置音频线没接的缘故,下面是机箱前置音频线的接法你试着打开机箱重新接一下:

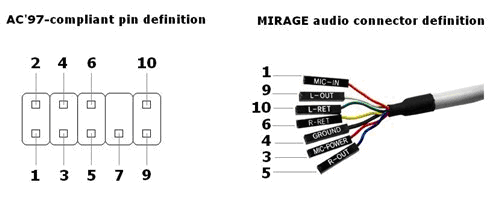

7 S8 m; L1 r( S* X( M3 \下图是比较典型的前置音频的连线,前置音频实际上一共只需要连接7根线,也就是上图中的7根线。在主板的插针端,我们只要了解每一根插针的定义,也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义:
" @! W4 S% U! {1——Mic in/MIC(麦克风输入) 9 E. a- W5 h& c
2——GND(接地)   f5 c8 x$ g2 E/ K
3——Mic Power/Mic VCC/MIC BIAS(麦克风电压)
3 l  Q( }6 t% [* U  l4——No pin
+ W! `; e' c% M# h- e5 Y5——LINE OUT FR(右声道前置音频输出)
8 S. D* Y$ a+ @# i6——LINE OUT RR(右声道后置音频输出) 6 {+ Q# X3 n1 u4 }
7——NO pin
& e* z1 {  B& Q9 @/ }8——NO pin * E  o/ s5 Q' X* N, C
9——LINE OUT FL(左声道前置音频输出) 0 x9 K0 G( w" L8 `0 z8 w
10——LINE OUT RL(做声道后置音频输出) : q( Z6 o) N) W  U; e
在连接前置音频的时候,只需要按照上面的定义,连接好相应的线就可以了。实际上,第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的,也可以达到同样的效果。
: t* @  p% ?) l5 r: i- s- f! S' X p35590343.jpg
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

588

积分

2

听众

-13

音贝

音频应用新手发布

Rank: 3

积分
588
 楼主| 发表于 2004-1-29 |
主流的音频接口有如下几种:
% B* X8 V  X+ a$ W' `& r9 p" Y  q* }RCA模拟音频
3 ^9 l1 ~& h: jRCA接头就是常说的莲花头,利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。每一根RCA线缆负责传输一个声道的音频信号,所以立体声信号,需要使用一对线缆。对于多声道系统,就要根据实际的声道数量配以相同数量的线缆。立体声RCA音频接口,一般将右声道用红色标注,左声道则用蓝色或者白色标注。
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

1502

积分

3

听众

295

音贝

音频应用新手发布

Rank: 3

积分
1502
发表于 2004-3-6 |
唉,正在学~
