[音频] Focusrite ISA One 单通道通道条连话筒放大器

  [复制链接]

1750

积分

3

听众

36

音贝

音频应用新手发布

Rank: 3

积分
1750
发表于 2009-3-18 19:32:23 | 显示全部楼层 |阅读模式
Focusrite ISA One 单通道通道条连话筒放大器售价:¥5900元- S8 d, t. q7 K7 r. I4 z. u9 X! J
. n& r7 B% f; T* f5 ^
ISA ONE是Focusrite享有盛誉的ISA变压器偶合话筒放大器,坚固的便携箱设计,震撼的价格。2 B1 u: M& R5 `' z0 C9 \1 w7 X
! @/ M" Z/ G0 R0 j# \2 P/ ]5 O  \4 k

+ ]* U: b  |  o# w" {- z/ }- W6 M5 ~4 k  c; ^% ~
ISA ONE具有源自原型ISA 110模块经典复古的话放,包括Lundahl L1538变压器和Zobel网络(原型110话放是Focusrite传奇Forte调音台每通道的基础)。前置放大器还包括一个线路输入(XLR和TRS插孔)和一个独立的DI通道,连同专用的增益控制,有源或无源阻抗切换,一个TRS输出插孔用于输出至乐器音箱放大器,独立的XLR输出位于背面板。这个设计灵活的独立DI特别适合录音师将通过DI的吉他信号和话筒拾取吉他音箱的信号相混合,也适合专业乐手对吉他和人声录制的需求。一个可变阻抗电路使用户可以在精选的四种输入阻抗预置间切换。原型ISA 110的预置加上三种阻抗设置能完美匹配任何一款话筒,或者用不同的设置使话筒产生创造性的音色。ISA ONE也具有插接点功能,在话放或DI与选配转换卡直接连接外部处理器。幻象供电,相位反转和75Hz,18dB/倍频程高通滤波器也都位于倾斜的前面板。两个通道的独立动线圈指针式可调校准VU电平表和两个六段LED峰值表适合模拟或数字录音媒质;输入电平可以位于插接点的前或后。电平表使用与Digidesign Pro Tools HD系统相同的参考点,可以无缝连接。 ISA ONE的耳机输出具有专用的音量控制,也可以通过背面板的两个TRS输入连接一组外部立体声cue mix(节拍轨,或来自音频接口或现场调音台的立体声混音)监听。可选配高品质立体声模数转换扩展卡(与ISA 430 MkII扩展卡相同),将最尖端的转换技术置于Focusrite品质的模拟电路中。扩展卡可以随时安装,提供两通道动态范围高达119dB的24bit/192kHz模数转换。3 _4 s6 f( z9 ^% K! I& ?$ j
, [; a0 X! R, \2 P) P# ~! D
3(37) (1).jpg
8 F+ x5 O% }( y$ Z: S1 g
9 g$ p. I6 K: f5 r主要特征:6 z* @% w. E. R& }7 |
% k& ?; }. j5 n2 m

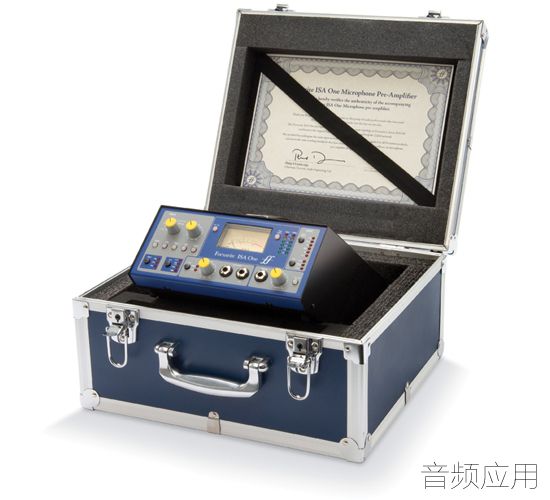

ISA系列变压器偶合话筒放大器放置在坚固的便携箱中,ISA ONE以其最低的成本提供了Focusrite经典的话筒放大器。灵活的独立DI通道 ISA ONE是工程师和高标准的音乐人的理想的产品,具有独立增益控制,一个输出路由到放大器,背板一个独立的卡侬平衡输出路由到选配的模数转换卡。可变的阻抗四个精选的输入阻抗适用于任何话筒,包括经典ISA 110的设置,可选配立体声192kHz模数转换卡包含最前沿的转换技术,结合Focusrite模拟电路保证最高质量的模数转换(119dB动态范围)。坚固的特制飞行箱为保护ISA ONE不在旅途中损坏而造,坚固的聚丙烯外壳和夹板结构,强化的盒角,内有空间能放线缆或其他附件。带音量控制的耳机输出 ISA ONE可以监听两个输入通道的混和信号或从背板TRS接口输入的外部立体声信号(声卡立体声混音输出)专用的插接点可以将外部处理设备(如均衡器或压缩器)插入话放/DI和可选配的转换卡之间。+ Y/ G1 f: k0 ?0 Y; i+ v+ H

, @- Z! [3 Q$ ~/ e/ o技术参数:: ?/ e# h- z7 g! u1 k9 j
: D, B/ H7 @( I* v- I5 v
话筒输入响应增益范围 = 0dB至60dB 以10dB为步长,+ 20 dB可调增益输入阻抗,可变:(切换阻抗设置等效输入阻抗@1kHz) Low = 600Ω ISA110 = 1400Ω Med = 2400Ω High = 6800Ω
# h' l6 H. \  |5 i# g
$ R* h2 }# f7 H" D3 U等效输入噪声 = -126dB 在60dB增益150Ω负载通过22Hz/22kHz带通滤波器测量主输出噪声(0dB增益)= -97dBu通过22Hz/22kHz带通滤波器测量信噪比相对于最大余量(9dBu)= 106dB 总谐波失真加噪声在中等输入(30dBu)= 0.0009% -20dBu 1kHz信号通过22Hz/22kHz带通滤波频率响应在最小增益(0dB)= -0.5dB下降 @ 10Hz,-3dB下降 @ 200kHz 频率响应在最大增益(60dB)= -3dB 下降@ 13Hz,-3dB下降 @ 118kHz 共模抑制比(CMRR)= 98dB(通道1,1kHz,最大增益+24dB输入)
9 S& ~: R% ^5 I# `$ v) O
2 ]$ ^9 Q! E- k% w, l! E线路输入响应增益范围 = -20dB至+10dB 以10dB为步长 + 20 dB可调增益输入阻抗 = 10kΩ 从10Hz至200kHz 噪声(0dB增益)= -96dBu 通过22Hz/22kHz带通滤波器测量信噪比相对于最大余量(24dBu)=120dB 信噪比相对于0dBFS(+22dBu)= 118dB 总谐波失真(0dB增益)= 0.001% 0dBu输入信号通过22Hz/22kHz带通滤波器测量频率响应(0dB增益)= -0.3dB下降 @ 10Hz,-3dB下降 @ 200kHz5 k* P$ u# y8 |* C/ O; X2 A
8 W. n5 B: R. v
乐器输入响应增益范围 = 10dB至40dB连续可调输入阻抗:高 = >1MΩ 低 = >300kΩ 噪声在最小增益(+10dB)= -92dBu通过22Hz/22kHz带通滤波器测量噪声在最大增益(+40dB)= -62dBu通过22Hz/22kHz带通滤波器测量总谐波失真加噪声在最小增益(+10dB)= 0.001% 10dBu输入信号通过22Hz/22kHz带通滤波器测量频率响应(10dB增益)-10dBu输入 = 10Hz-100kHz +/- 0.6dB 频率响应(40dB增益)-40dBu输入 = -2.5dB下降 @ 10Hz,0dB @ 100kHz) k9 a0 J3 B; d7 Y: A; G  l- T" n
电平表峰值电平动圈式电平表输入和输出:-24dBfs至+2dBfs(-2dBu至+24dBu),+22dBu = 0dBfs 增益变化:0dB to 24dB6 d2 W8 A! A/ a2 d

" h+ E3 C7 h; C( ]3 T0 E高通滤波器滚降 = 18dB每倍频程 3极点滤波器固定频率 75Hz 在3dB下降点测量- l% S2 m6 ]" X3 x( o
电平表动线圈(MC)指针式电平表,出厂用1kHz正弦波校准0VU = +4dBu。按下VU校准键(VU Cal)可从背面板调整电平表,将0VU校准到+10dBu至+26dBu,中心位置为+22dBu。峰值表按0dBFS = +22dBu校准,可从背面板调整电平表,将0dBFS校准到+10dBu至+26dBu。指针和峰值表1位于高通滤波器之后,插接送出点之前或可切换到插接返回点之后。峰值表2位于通道2的模数转换前,可以连接外部输入或乐器输入。
" t; G0 X4 i$ n; g  ~- V0 = +22dBu -2 = +20dBu -6 = +16dBu -12 = +10dBu -18 = +4dBu -42 = -20dBu
3 e- S& S2 v2 `; z& \ 2(110).jpg

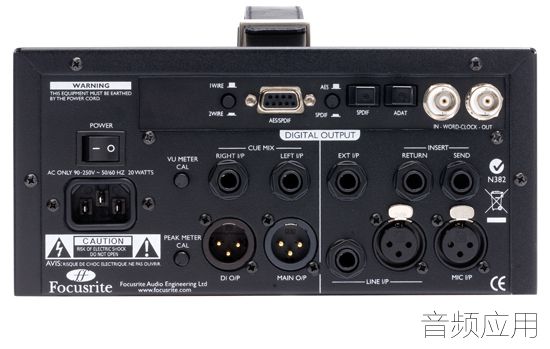

9 v$ w% w( z2 j5 i: `! P5 E前后面板接口
, ]0 V% f! D8 j& @- c% G6 ~; d: z
) G8 a3 E* h% z5 R) J, Y& M) S% B模拟通道输入:话筒输入:XLR x 1 线路输入:XLR x 1和TRS x1 乐器输入TRS:XLR x 1 外部ADC输入:TRS Jack x 1 返回:TRS Jack x 1
9 F4 v8 b* E7 Y& ~5 O模拟通道输出:发送:TRS Jack x 1 平衡线路输出:XLR x 1 DI输出:XLR x 1 DI通过:TS Jack x 16 S$ B$ H8 S; c* I& ]; L
额外模拟通道I/O: Cue mix左通道输入:TRS Jack x 1 Cue mix右通道输入:TRS Jack x 1 耳机输出:?” TRS Jack x 1; P" Y& F9 F% }* V6 ]% D
重量 3.9千克 8.6磅
. i; {" D0 }" z9 C$ e' K尺寸 220mm(宽)x 104mm(高)x 254 - 290mm(深 – 从前到后) 8.66"(宽)x 4.1"(高)x 10" - 11.4"(深 – 从前到后)
