驻极体话筒咪头好坏和正负极判断方法
2 y j: ?+ p3 G& i 首先万用表打到二极管挡位，测量两个引脚和外壳的导通情况，测量右边这个脚和外壳是连通的，所以右边这个脚是负极，左边这个脚是正极，从咪头的焊板看到右边脚铜皮连接到了外壳，所以也能判断右边脚是负极。然后测量这个咪头的好坏。万用表打到欧姆档2K，红色表笔接咪头正极，黑色表笔接负极，万用表显示1K，然后对嘴吹起，万用表阻值显示有变化，就说明这个咪头是好的。吹气的变化量越大灵敏度越好。这个测量只能测试出咪头灵敏度和大致好坏，其他参数判断不出，比如失真，噪音。 z/ }# Y" S' k# Y' N( R& B5 a
# F% g8 ]6 J( ~7 N6 B3 ?
驻极体话筒原理
. ^+ ~' T) a; e9 l/ o 当声波引起驻极体薄膜振动而产生位移时;改变了电容两极板之间的距离，从而引起电容的容量发生变化，由于驻极体上的电荷数始终保持恒定，根据公式：Q =CU 所以当C变化时必然引起电容器两端电压U的变化，从而输出电信号，实现声—电的变换。4 V% E5 h' u7 B! Z
! d, E/ C8 z5 }' c6 [$ L
( H4 j" C; A$ _; ~" Q 驻极体总的电荷量是不变，当极板在声波压力下后退时，电容量减小，电容两极间的电压就会成反比的升高，反之电容量增加时电容两极间的电压就会成反比的降低。5 A8 B( V1 Y* ?, w2 N$ B1 b. d
V, C0 h. G/ W0 X
驻集体话筒结构! r9 e7 ]4 Q6 p) M$ P% @" ]7 l
驻极体话筒的内部结构如图（a）所示，它主要由“声—电”转换和阻抗变换两部分组成。# i" C$ W* L. }5 Q( W1 y3 [
9 R/ Z* b0 t$ Z
I+ W5 `8 |; B6 ?, D# f “声—电”转换的关键元件是驻极体振动膜片，它以一片极薄的塑料膜片作为基片，在其中一面蒸发上一层纯金属薄膜，然后再经过高压电场“驻极”处理后，在两面形成可长期保持的异性电荷——这就是“驻极体”（也称“永久电荷体”）一词的来历。' k# A! J$ O0 S+ |5 D3 i# ^6 y
& |$ H" O: ~" ^) H! l
驻极体话筒主要参数4 u2 h2 o* i( D5 i0 \( J/ J6 ?) `
（1）工作电压（UDS）。这是指驻极体话筒正常工作时，所必须施加在话筒两端的最小直流工作电压。该参数视型号不同而有所不同，即使是同一种型号也有较大的离散性，通常厂家给出的典型值有1.5V、3V和4.5V这3种。9 G! `* P6 @/ F7 O. `1 W) }, g% c
* Q. Z. h6 j$ e! N1 Z （2）工作电流（IDS）。这是指驻极体话筒静态时所通过的直流电流，它实际上就是内部场效应管的静态电流。和工作电压类似，工作电流的离散性也较大，通常在0.1～1mA。
( v3 v& |, v+ S" H9 K7 o+ R) c- ]. z7 c# \( j: D& O
（3）最大工作电压（UMDS）。这是指驻极体话筒内部场效应管漏、源极两端所能够承受的最大直流电压。超过该极限电压时，场效应管就会被击穿损坏。
4 I+ k- V" a4 t1 n7 Z0 K
K7 z1 q( f1 V% I! D6 v- w （4）灵敏度。这是指话筒在一定的外部声压作用下所能产生音频信号电压的大小，其单位通常用mV/Pa（毫伏/帕）或dB（1dB=1000mV /Pa）。一般驻极体话筒的灵敏度多在0.5～10mV/Pa或-66～-40dB范围内。话筒灵敏度越高，在相同大小的声音下所输出的音频信号幅度也越大。
5 l8 e* C& M2 Z* }
7 T* U+ k9 e% L9 t. c （5）频率响应。也称频率特性，是指话筒的灵敏度随声音频率变化而变化的特性，常用曲线来表示。一般说来，当声音频率超出厂家给出的上、下限频率时，话筒的灵敏度会明显下降。驻极体话筒的频率响应一般较为平坦，其普通产品频率响应较好（即灵敏度比较均衡）的范围在100Hz～10kHz，质量较好的话筒为 40Hz～15kHz，优质话筒可达20Hz～20kHz。
% J6 s8 z/ P/ }5 v1 H0 s" T" N
7 O3 j( p: y. T （6）输出阻抗。这是指话筒在一定的频率（1kHz）下输出端所具有的交流阻抗。驻极体话筒经过内部场效应管的阻抗变换，其输出阻抗一般小于3kΩ。& Q6 O- W5 U1 N$ f6 Z5 P# z
, p' U9 a6 t, {( Q, r （7）固有噪声。这是指在没有外界声音时话筒所输出的噪声信号电压。话筒的固有噪声越大，工作时输出信号中混有的噪声就越大。一般驻极体话筒的固有噪声都很小，为微伏级电压。
5 Q8 R" u1 \3 t) K6 C# g8 W, @+ W2 s- Y; N- J4 g
（8）指向性。也叫方向性，是指话筒灵敏度随声波入射方向变化而变化的特性。话筒的指向性分单向性、双向性和全向性3种。单向性话筒的正面对声波的灵敏度明显高于其他方向，并且根据指向特性曲线形状，可细分为心形、超心形和超指向形3种；双向性话筒在前、后方向的灵敏度均高于其他方向；全向性话筒对来自四面八方的声波都有基本相同的灵敏度。常用的机装型驻极体话筒绝大多数是全向性话筒。, r2 J2 B% |, z& L7 G0 v" N, w2 ]
Y4 [! d" t/ c2 ~' d1 y6 Q% v
驻集体话四种连接方法
) v$ ?7 S( Q# I+ m
* g0 x: p* K5 ^( W, @
对应的话筒引出端分为两端式和三端式两种， 图中R是场效应管的负载电阻，它的取值直接关系到话筒的直流偏置，对话筒的灵敏度等工作参数有较大的影响。
& [4 u4 s" }* f0 f# |. t8 {7 F3 Q# z2 [2 ~5 S q8 k0 T
二端输出方式是将场效应管接成漏极输出电路，类似晶体三极管的共发射极放大电路。只需两根引出线，漏极D与电源正极之间接一漏极电阻R，信号由 漏极输出有一定的电压增益，因而话筒的灵敏度比较高，但动态范围比较小。目前市售的驻极体话筒大多是这种方式连接。（SONY用在MD上的话筒也是这类）。
$ r$ }* @: K/ Z8 r H& D; v4 s. u* ^) I: d# U, F, }5 n
三端输出方式是将场效应管接成源极输出方式，类似晶体三极管的射极输出电路，用三根引线。漏极D接电源正极，源极S与地之间接一电阻R来提供源极电压，信号由源极经电容C输出。源极输出的输出阻抗小于2K，电路比较稳定，动态范围大，但输出信号比漏极输出小。2 }5 ]% J! ]7 X* J# k/ m
6 N5 D2 }: W7 A4 M2 `2 k( X0 G 驻极体话筒的引脚识别

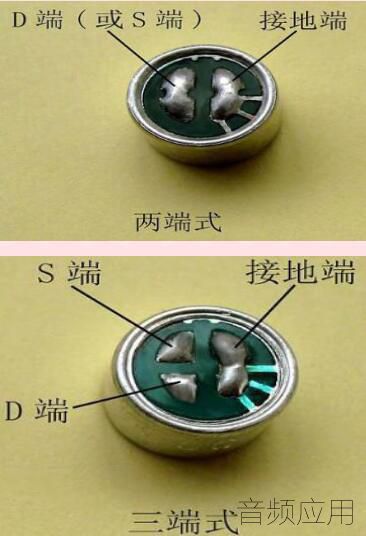

' [1 [, E5 w+ P8 [4 r0 }/ C 驻极体话筒的引脚识别方法很简单，无论是直插式、引线式或焊脚式，其底面一般均是印制电路板，如图所示。& _# ^6 z O/ k. H5 M
' q; k7 }( i7 r! q- z
. g, w* M9 k( e B6 \: \# T3 G
0 b# D; K4 _1 L& Q 对于印制电路板上面有2部分敷铜的驻极体话筒，与金属外壳相通的敷铜应为“接地端”，另一敷铜则为“电源/信号输出端”（有“漏极D输出”和“源极S输出”之分）。对于印制电路板上面有3部分敷铜的驻极体话筒，除了与金属外壳相通的敷铜仍然为“接地端”外，其余2部分敷铜分别为“S端”和“D端”。有时引线式话筒的印制电路板被封装在外壳内部，无法看到，这时可通过引线来识别：屏蔽线为“接地端”，屏蔽线中间的2根芯线分别为“D端”（红色线）和“S端”（蓝色线）。如果只有1根芯线（如国产CRZ2-9型），则该引线肯定为“电源/信号输出端”。
: }9 L+ z( T8 Y9 O) U5 r& d3 [4 ]8 `4 g* I) _
驻极体话筒选择注意事项- M" H) {5 {4 p! P/ a5 T0 n/ h
驻极体话筒价格很低，损坏后做更换处理，关于驻极体话筒选配要注意以下几点：8 j2 y2 q# _4 N2 D, J J
5 x- M m4 n5 x3 J+ g# S# f4 J （1）两根和三根引脚的驻极体话筒之间不能直接替代，一般情况下也不做改动电路的代替。, g5 i: `5 ]3 ^
" o* E3 T- X. o" U1 \. }# h, i （2）这种话筒没有型号之分，相同引脚数的话筒可以代替，只是存在性能上的差别。 |
|
