聊聊常见的音频配件及附件

jpyang8

之前眼花缭乱的介绍各种音箱麦克调音台效果器的文章我们已经见了很多，各种论坛，比比皆是。

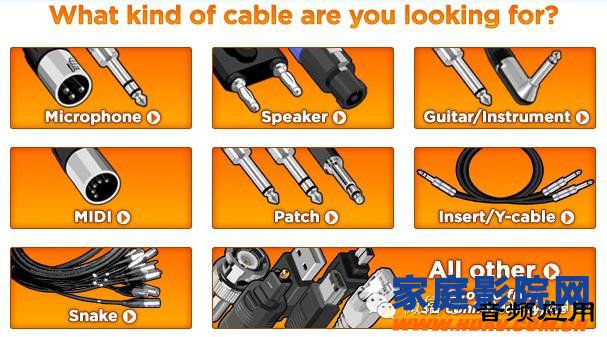

　　其实不能否认的是，专业音频的配件和附件同样非常重要， 有的甚至有着举足轻重的作用。例如我们一套可使用的音响设备，除了设备本身外还需要各种连接线材、接头等等将设备进行连接才能够使用。一根完整的线材由插头和线组成，而线材又有种类繁多的类型：话筒线、信号线、音箱线、MIDI线、同轴线、光纤线、音频线等等。另外的配件还有诸如音箱支架、话筒支架、设备箱、保护箱、飞行箱、跳线盘、机柜、电源、DI盒、音频隔离变压器、VU表、时序电源等等。
$ u4 X, w- }# z7 j, n0 w0 E/ F
　　下面就对常用的个附件进行一下简单的介绍：

　　
5 P; W% a( ]5 d' n. ?
3 \4 [* i" q9 N# ?1 |( |  ]


; m& \+ Q* @/ s& v! V　　常用音/视频插头
  I# E* T2 d$ V- b
- O( C7 _+ F0 [- [( @& t2 U　　在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号(本次只作简单介绍);

' o" Z, c7 }/ d0 H+ T" j; c　　音频信号根据阻抗的不同大致可分为平衡信号，和非平衡信号(音源设备如DVD播放机 / 卡座 / CD播放机及的输出多为非平衡信号)。因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构(也有二芯、八芯)又因为是瑞士NEUTRIK(纽垂克)公司发明，因此又称“NEUTRIK(纽垂克)插头” 或“四芯(二芯、八芯)音箱插头”。

　　1. 常用的平衡信号插头
% N( u4 t' o# s! G2 O8 h$ n
　　卡侬插头(XLR)：卡侬头分为卡侬公头(XLR Male)和卡侬母头(XLR Female)。卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口 为“公座”，带“孔”的接口为“母座”。
0 J- P$ m# Y  r+ }# n5 l
　　
! S" C8 w" j2 e- b; m$ [

/ d7 H9 @" h& S8 j' B" p6 f7 x

- q) n* M+ u/ D; X( [2 v: p6 l　　大三芯插头或6.3mm 三芯插头(PhoneJackBalance)
4 M) a$ E* @% S- Z
　　
# b8 Z/ Y- t' W: r2 k
4 E& y, R: U8 M
$ a+ o+ g$ H! \# M. n* L. }) l

; c: F- e" ~4 j　　2. 常用的非平衡信号插头

* c! G7 [; |0 x, i2 b# B　　大二芯插头(PhoneJack Unbalance )
* M9 J$ \/ B8 a8 \! G
) X' e: X0 J4 Z% `/ m　　
' }& [! Z; t/ n+ [

2 j; I' s+ i. i# H! ]: }/ t" |& K
/ A2 ]7 ~0 z! |5 w
　　莲花插头(RCA)

% t" X# w$ P$ a: T　　



6 X. u" a/ x  R/ }- s1 k
0 L/ p6 Z4 m9 A: F+ g　　小三芯插头或3.5mm三芯插头：外观与大三芯插头类似只是体积要比大三芯小。小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源(便携CD / MP3等)的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。(叉烧网补充：之前的“三芯”所谓“平衡”，在于它用三芯来传输单声道，在耳机/iPod这种移动设备上，“三芯”用于传输立体声，实际上是两个“两芯”加在一起，屏蔽线共享而已
. t/ a- `& ^6 V  e0 _2 r1 e
4 R/ _# [( i6 {3 O2 a2 W　　

& g8 d: {+ ~: s6 F5 b
6 l% v' B( h" }( p8 _2 y2 x8 O

　　3.Neutrik(纽垂克)音箱插头(Speakon)
9 B; m4 ]; G' @4 M6 g) ~
　　Neutrik插头常用的为四芯的，也二芯、八芯音箱插头，他们外观基本相同，只有尺寸大小的差异。通常情况下音箱的接口为四芯插头，如是八芯插头音箱后部会有标注;功放的输出端口为四芯插头。

　　

/ Y9 d5 g# D/ G
4 y. W# g4 M& T
/ I% }; u: M: t  ?% p- b! b
; g5 s' t- ]: z, n　　4.常用的视频连接插头
$ z- k% A  f" B
& I2 u) t2 h9 U) G　　莲花插头(RCA) BNC或Q9插头
, y5 p' e' H: v! w* O; d
" @6 b5 m* V/ {( z+ @　　莲花插头在视频系统中主要是模拟视频信号的输出、输入之用，如DVD机视频(图像)输出/小型投影机的视频(图像)输入;BNC或Q9插头主要使用在模拟 视频的输出、输入，如部分视频矩阵的输入、输出/大型投影机的视频输入(分量视频)/ 专业监视器的视频输入。莲花插头和BNC插头在视频系统中的作用是相同的只是接口形式不同。
  W9 u8 }* s! l5 ?
5 ]* {$ a" G% s9 ?3 P　　视频连接插头中还用一种电脑视频信号用的VGA插头。接口形状为梯形15针，分公、母插头，公头为带针，木头为带孔。实物请参照电脑主机及显示器连接线插头。
2 K6 ]' t* h9 E5 w# s: c& I8 R3 h1 {
+ _/ N/ E- c2 R. q4 G2 m　　
$ |4 [' R0 [9 u1 v2 ?5 k% R

4 @2 x2 V1 Y' ?( U# s

+ b* F+ U9 H; z+ J　　音频线材

　　音频线是用来连接音源设备和功率放大器的。
) {6 M) D, r3 e! u! H/ l! E" s
　　市场上品质较好的音响线，其制作材料主要有镀金、银、元氧铜，非金属碳量较高的以进口线为多，但其价格较为昂贵，一般的都需几百元一根，主要有美国的MONSTER STANDRDINTERLINK(怪兽)、AUDIO0UEST(线圣)、SUPRA(鳖鱼)、M0NITERPC(魔力)、SPACE&TIME(超时空)、MISSION(美声)、PATRDNICS(柏力)、VDH(荷兰-范登豪)等等。
0 t" U: ]5 r2 g+ p
　　对于一般普及型(万元以下)的音响器材无需刻意追求线材的高品质，只要使用一般截面较大一点的铜芯信号线即可。

　　对于较好的家庭影院音响器材，可以考虑使用高品质的音响线，比如在DVD视盘机和“AC-3”解码器上都有光纤输出、输入接口，如采用光纤传输线，它对音色的改善能得到较明显的作用。

( `2 M% E- L! |) d9 ~　　任何阻抗匹配的线材，都听不出差异。什么叫阻抗匹配?线材的阻抗在系统的阻抗5%以内时，可基本认为是阻抗匹配。
! U6 h# L; t8 ?; l
* k8 I* f+ g- W2 }$ V; {　　音频线所在的环境，一般阻抗为125欧，例如声卡等设备，同轴线所在的使用环境，一般阻抗为75欧，喇叭线所在的使用环境，一般为4欧或8欧。也就是说，使用环境阻抗越小的，就对线材要求越高，线材之间的差异也就越明显。

　　因此就有以下结论(相对的，不是绝对的，请注意)：
6 J: p" I& w& t2 y% ?% _
　　一般来说，喇叭线对比，不注意阻抗匹配的话，是差异最明显的一类线材，也就是你们理解的最有用的一类线材。

　　其次是同轴线，再次是音频线，一般来说，同轴线可以代替音频线，音频线最好不代替同轴线(即使用音频线代替同轴线，也是有声音的)。
% B; q$ F* Y, s- Y
; T8 M3 S% e! `! ~　　最后再单独来考虑电源线，视使用环境，可能存在比喇叭线更敏感，也可能是最不敏感的线材。
% ^7 A8 y, O9 s; t: s! b3 f+ {
) _+ j$ m9 w7 j. U) _$ C0 P　　因为电源线，考虑到的主要是使用设备的功率，功率越大的设备，对电源线越敏感，某些情况下，越能听出差异，对于一些前级低功率设备，则越不敏感,能听出差异的难度就相对越大。
5 @) V: v$ f! z0 V: J' ^! r, i( @
　　音频线： 一套音频线经常是两根，分为左右两个声道，线的两端都是莲花头(RCA头)。

　　同轴线：用于传输多声道信号(杜比AC-3或者DTS信号)，与音频线类似，因信号量大，接头及线都比普通音频线粗一些，一般用于连接DVD机与功放机。
0 J# H' h- `0 M
5 o( ^* y. C. M8 D% ~/ j　　光纤线： 也用于传输多声道信号(杜比AC-3或者DTS信号)，用于连接DVD机与功放机。
0 s- h: {, k4 }5 Y& k" v
　　话筒线：一种两芯的同轴线，用于连接功放与话筒。目前无线话筒兴起，如果不是出于特别考虑，布线时可以不予考虑，以后无线话筒应用肯定会越来越广。
8 p' k$ p. C7 c- V6 ?# U; Z
# C; A+ y' \" F% w4 b  f　　音频线在布线时基本无需考虑，因为音源设备与功放经常放在一起，这些线都很短，后期配置即可。

6 C6 [$ g& {" g" w　　各种接口

) N# I5 n! m  ]6 a7 {　　A、USB接口：

: h% l: J) V! ?2 b+ z　　话筒线另一端可以直接与电脑配置的USB接口相联接!可以热插拔、携带方便、标准统一、可以连接多个设备。

$ M" W- K4 d. G9 J; s4 }　　
* h* z% _2 A3 f! b- Q" a
3 L; u! y+ L% ^% x' o
& {3 ]+ H8 ?4 C% u3 ^' x3 u; _
/ i* c6 Q  c5 @. ~" |- \
2 S: W2 C8 ]! h' U9 i$ {8 w　　B、卡农接口：

　　(导线共有三根针，按金属针来确认“公”、“母”，带金属针的一端称为“公”卡农头，否则称为“母”卡农头!“公”、“母”配对吻合!)一般来说，话筒联接端，话筒自身那一个接口如果为卡农的，那么话筒尾部接口必定为“公”卡农!与话筒相接的线端的接头则应为“母”卡农接头!
. y4 \0 w1 ?% w
　　C、 莲花接头(3.5MM)：
& a) Q+ ?$ @6 L0 \0 b" o5 `
　　莲RCA并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个.

　　

/ u  T5 ^4 \+ D9 |9 L
* X4 T2 D; Y% X

" h4 f/ C8 Q# _1 N4 k　　D、6.5MM接口(分为两种：大二芯、大三芯，判断的标准是中间的音隔线!)

　　
) M% W$ O" T' h7 B& h5 z+ T7 d; j
  r( e7 N+ q! [) \5 ?. i
1 S# \# [' h# d' V: t2 e
7 a+ E' x) g3 I/ t7 k; {' N
/ |; c1 L  i* Z* p! d( u/ t　　飞行箱、航空箱
) R9 e6 R+ i( i
　　
2 ^% P: W0 b, h" \

( }0 s6 C  U  e0 ]5 Q

　　想必大家应该也都听说过派力肯飞行箱。这里就不多做介绍了。今天主要介绍的是SKB飞行航空箱。SKB是一款来自于美国的高品质设备保护箱。 其材质是高分子聚乙烯(PE)，是一种具有耐高温，高压，防摔，防火的优良品质的材质。阻燃型高分子聚乙烯板，广泛用于我国的电力、煤矿、钢铁、水泥、焦化等行业，有效防止因煤炭自燃以及其它因素造成的失火现象。其板材是在超高分子量聚乙烯原料的基础上，根据客户所需加入相关改性材料，经混合--压延-- 烧结--冷却--高压定形--脱模--成形。
4 G) m1 i0 }. E1 K% u/ |
1 Z' k" I5 {2 o6 d' u　　SKB公司的设备箱以其坚固耐用的特征赢得了业界同仁的广泛认可。螺纹钢机架、后部机架、防摔和防水、带内垫仓门、自动压力安全阀、前后4个滚轮、嵌入式闩锁、 可调式橡胶减震器、 滚塑成型的强度都赋予了SKB无与伦比的魅力。
% A7 i" f) a7 N5 e6 f- P( C6 i
　　跳线盘
4 `1 N' ~$ ]) s  [6 r' I
/ h' `' T5 [& T  b8 `' @　　
+ a  T( C0 F1 r
1 B% {0 w& M8 U: y
% n  P% }7 w8 K

4 \0 \5 z' n* x8 |- k. U　　跳线盘可使调音台内部电路结构的个部分灵活方便地与外部交连，如:Multti Tr OUT/IN部分, Dyn部分, EQ部分，Seng部分等等.也可用于调音台内部电路结构临时性的非标准改动.
8 C. o4 j9 s6 O% ]& ^
, u6 P9 M/ B1 f/ r2 z* ^　　例如DV系列高清视频跳线盘是佳耐美公司继非常成功的视频跳线盘DVJ-W和DVJ-S系列之后,研发的适合高清数字(HD-SDI)使用的新型视频跳线盘。不仅适用于高清数字信号,同样可用于标清数字(SD-SDI)、模拟视频以及数字音频信号。

　　跳线盘在剧场剧院多功能厅礼堂等最多的用法就是起系统备份和信号的输入输出控制作用的。

　　常用的方法有：(在观众席和舞台区)所有舞台信号能在观众厅中部或后部、舞台两侧提供完全的信号输入输出接口，但是正常情况下是不用的，信号直接旁通到后面控制室，需要的时候再把调音台插入到那些控制位。记住这些控制位都是有信号的输入输出的。

　　在控制室的使用就更加丰富了，简言之，就是让所有设备的输入输出都可以进跳线盘。也就是说所有音源、调音台的母线输出、矩阵输出、AUX、INSERT、音频矩阵的输入输出、功放的输入等都可以在跳线盘上面找到。同时还要考虑任何一级都可以被拿掉而被其他设备所备份接入，进而取而代之形成系统备份。
2 R. Q' i: d& l
　　焊法上可以先焊厚片，后焊薄片，也可以反过来。具体要看你怎样使用。
4 C+ b  M% r+ x; b( T7 R5 G
　　跳线盘的其他功能：信号矩阵分配功能，就像过去手工接线路电话一样使用，比较简单没什么可说。就是把你需要的输入、输出都分别接在上下两排塞空上面，然后在前面跳。这种跳线盘前后都是相通的，也很便宜。

' \9 [9 u! W6 Y- v. y　　音频隔离变压器、多通道无源VU表
2 A9 E4 x7 D% H2 y7 J
　　音频变压器是工作在音频范围的变压器，又称低频变压器。工作频率范围一般从10～20000Hz。它主要用于系统间或设备间的音频信号传输，可以完全隔离 两个系统间的电位差，避免由于接地问题造成的交流声干扰，防止过高的电位差对设备输入级的损害，实现音频信号的安全传输是音频系统级联的必备产品。
$ J! U) F$ J3 q  J4 |9 R
　　



7 P' s2 y. b! S
　　拿Neutrik 为例
" I8 ^6 ~. W: ?' j+ x
　　· 音频变压器1:1阻抗率200:200

　　· 针对无需接地或增益开关时非平衡/平衡线转换以及被动的DI应用，具有低成本解决优势

　　· 源/负载阻抗600/10K 最大的输入水平50Hz总谐波失真：-3dBu
0 J, u# }5 y4 y+ u( _$ {/ C
/ H' m5 W' `2 r( W" I　　Vu meter，美国标准化的音量表或具有类似特性的任何其他仪表。
, E" y, N! w+ V" O1 w$ H3 ]  l
　　

; A+ P. q. e/ T0 b" F


　　拿VU8-多通道无源 VU表来说吧。
" v4 v6 X+ M! z
　　VU8是一款多轨无源VU表与耳机监听系统，用于多用途的音频电平指示器。
3 U' l1 A4 T( G
　　无论运用在广电、录音棚、现场扩声或者其他的音频制作环境，VU8提供了简捷的多通道可视化表桥。该设备表桥是完全的无源设备，可以选择峰值电平 (Peak)或平均值电平(average)。这样不仅确保了信号的纯净不受其他任何信号干扰，而且还确保表头显示的音频信号的精密性。可选的便携式耳机监听输出，随时随地对8路信号进行监听。VU8专业的设计非常适合各种音频应用环境。
5 y( S* t, V3 t1 z. I8 A; L# W
　　请注意: 表头标准设置是 -10dB. 可通过内部设置成 +4dB
! [& Q" B6 L" T, d5 P
$ @+ S  F; s/ S% v: C* r　　时序电源、DI 盒
- T) k* R6 c4 Z5 U4 |! b1 {
　　电源时序器能够按照由前级设备到后级设备逐个顺序启动电源，关闭供电电源时则由后级到前级的顺序关闭各类用电设备，这样就能有效的统一管理和控制各类用电设备，避免了人为的失误操作，同时又可减低用电设备在开关瞬间对供电电网的冲击，也避免了感生电流对设备的冲击，确保了整个用电系统的稳定。
- U/ L' `5 a( Y) p, ]  z6 ]. W
　　用于控制用电设备的开启/关闭的时序器，是各类音响工程、电视广播系统、电脑网络系统及其它电气工程不可缺少的设备之一。

7 J, Z- {; S( P( i　　一般前面板设置总电源开关及两组的指示灯，一组是系统电源指示，一组是八路供电接口给电与否的状态指示，方便在现场使用。背板配有八组受开关控制的AC电源插座，每组电源自动延时1.5秒动作，对受控的设备起保护作用，确保整个系统的稳定工作.每个独立的分组插座允许最大的电流是30A。
# f* z$ _5 u$ s! `3 m
* s% }* j6 K& h! i; I# [　　
' m( Y7 d; L% I/ d


) y, O7 S  f  n# R& i: {8 x
; `8 a% [# r! A　　例如：Mclelland 玛丽兰 GNL-3200E专业10路时序电源

　　Mclelland玛丽兰 GNL-3200E专业10路时序电源，有3组延时输出，其特点在于使用多级滤波器以防止射频干扰。GNL系列产品可以为您提供稳定干净的电源并可以有效的保护系统。

! S6 P: [; P+ q( N　　DI盒
% Z, ~! z5 }0 c- k
: j. S$ X9 n' s5 n" @# U　　Direct Injection(直接输入)盒，简称：DI盒，实现电吉他直插调音台MIC平衡输入时阻抗匹配。在专业的录音演出中经常用到。现在更多人把DI盒和音箱模拟器或有音箱模拟功能的效果器在一块儿使用。

- L4 {6 N1 |( m, _　　



. X: U1 C; N/ o  u: Q
　　因为演出时的音箱音色和排练时调音色用的音箱音色有很大不同，所以演出时的音色会出乎意料的改变，而且话筒的摆放在没有特别专业的调音师和没有充裕调试时间的情况下很难调到合理的位置。再加上话筒的性能差别对音色影响也很大。所以用一块儿好的音箱模拟器可以解决上面的问题，它等于随身佩带的吉他音箱，而且又 不用话筒拾音，到哪儿音色都一个样，但是专业的演出只给吉他手留有拾音话筒的线，所以这时候就需要DI盒，把话筒线拔下来插在DI盒上。
