微型数字传声器技术与发展（下）

qiangwaigege

微机电( MEMS)数字传声器主要由微机电换能器( MEMS sensor)、内含充电电荷泵的数字传声器专用芯片(ASIC)、印刷电路基板(PCB)及屏蔽外壳组成。微机电( MEMS)数字传声器原理与封装结构图分别如图5、图6所示。

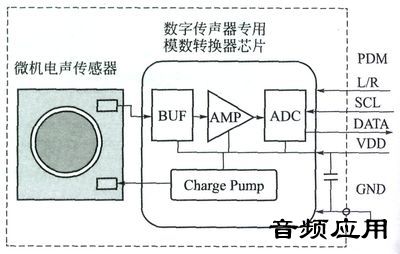

图5 微机电( MEMS)数字传声器原理图


图6 微机电(MEMS)数字传声器封装结构

3  微型数字传声器应用
数字ECM或MEMS传声器和传统的ECM传声器相比，有着不可取代的优势。首先，移动设备向小型化数字化发展，急需数字拾音器件和技术与之配套；第二，数字设备包含的功能单元越来越多，如笔记本式计算机，集成了蓝牙和WiFi无线功能，传声器的安装位置距离这些干扰源很近，设备对传声器抗干扰性能的要求越来越高；第三，随着三网合一的发展，需要上网、视频和语音传输可以同时进行，这在移动设备中通常会遇到环境背景噪声和线路回声的影响；第四，从提高生产效率的角度考虑，希望对传声器元件采用SMT工艺焊接组装。数字传声器尤其是具有集成电路本质的微机电( MEMS)数字传声器更加适合SMT焊接组装工艺，为了解决系统各种射频干扰对语音通信产生的噪声，数字传声器尤其适用于通过算法编程达到阵列拾音技术的实现，对于抑制环境背景噪声和消除通话时的线路回声方面具有突出的技术优势，数字传声器输出接口格式同数字处理系统具有高度的接口兼容性。数字传声器的应用见图7~8。

图7  数字传声器构成的传声器阵列及应用

qiangwaigege

图8  数字传声器的广泛应用

4 微型数字传声器现状与发展
目前，数字传声器的应用已经日益普遍，但要取得微型传声器市场主角地位仍需时日，目前传统微型传声器仍在市场中占据主流地位。2008年是全球数字传声器市场崛起之年，2008年全球传声器市场产量约为28亿只，MEMS传声器产量约为3.3亿只，其中ECM数字传声器产量据不完全统计，国内综合出货量约为l亿只左右。在2009年期间，由于经历了全球性经济衰退，数字传声器的强劲成长态势出现了较大的减缓。
尽管历经2009年的衰退，但在移动手持装置与其他类似应用的强力驱动下，2010年以来数字传声器市场已经明确显现出强势复苏的势头，数字传声器应用市场也从以笔记本式计算机为主的市场扩大至新型智能手机为主的领域。尤其是全球微机电(MEMS)传声器市场的强势发展，可以预计数字传声器尤其是微机电( MEMS)数字传声器占据传声器主流市场的时日不会太远了。
2010年全球微型驻极体传声器应用领域市场分布见图9；2007 - 2015年全球微型驻极体传声器销量发展趋势见图10；2006 - 2013年全球微机电( MEMS)传声器市场预测见图11。


图9 2010年全球微型驻极体传声器应用领域市场分布（按需求量）



图10  2007 - 2015年全球微型驻极体传声器销量发展趋势（2011年后为预测）

近期美国iSuppli发表预测称，2013年全球微机电( MEMS)传声器市场将扩大至12亿只的规模。而原先2009年9月的预测为，“2013年将从2008年的约3亿只扩大至11亿只”。与原来的预测相比，2013年的预测值增加了1亿只。此次上调预测的根据如下：以美国谷歌的智能手机“Nexus One”和摩托罗拉的手机“DROID”采用消除周围噪声的主动降噪(Active Noise Cancel)功能为契机，预计微机电(MEMS)传声器面向手机市场的用途将迅速扩大。

qinggemayi

其具体理由如下：
(1)为了实现主动降噪功能，Nexus One和DROID配备了2只以上的微机电(MEMS)传声器和专用噪声控制大规模集成芯片( LSI)。
(2)作为面向主动降噪功能的的传声器，微机电( MEMS)传声器相对于现有的驻极体传声器(Electret Condenser Microphone)具有优势。原因是，微机电( MEMS)传声器尺寸小、灵敏度高、信噪比高、与数字信号处理器( DSP)具有较高的适应性。
(3)另外，头戴式耳机也越来越多地采用主动降噪功能。芬兰诺基亚2009年2月发布了使用10只微机电( MEMS)传声器、配备有主动降噪功能的头戴式耳机。该主动降噪功能由诺基亚和英国欧胜微电子（Wolfson Microelectronics）共同开发。索尼也发布了可将周围噪声最大降低99%的头戴式耳机。
除手机以外的其他产品也越来越多地配备微机电(MEMS)传声器。iSuppli称进行拆解时发现，美国苹果带视频拍摄功能的“iPod nano”配备有美国模拟器件公司的微机电( MEMS)传声器。此外，笔记本式计算机中配备两只微机电( MEMS)传声器的产品不断增多。


图11  美国iSuppli发布的全球微机电(MEMS)传声器市场预测
5  结束语
微型传声器作为电声器件领域的一个重要分支，是一支具有强大生命力的生力军。自20世纪70年代末驻极体电容传声器( ECM)引入中国以来，其应用领域的广泛与产量的激增，远远超出了任何人的预期与规划，消费领域数码产品层出不穷地更新换代，更加说明微型传声器尤其是微型数字传声器的市场前景是不可忽视的，相对于认为微型传声器已经没有什么发展前景的悲观论点，笔者却持有乐观论点。只要人类需要歌唱、对话与交流，只要人类不断创造梦想的激情不会消失，传声器将永远是人类声音的忠实代言者。
