基于WM2002设计的立体声耳机驱动方案
3 l/ P8 z0 _: o+ a/ U
% X; h/ D0 `2 u- A/ U8 E; }! k8 ~ 本文介绍了WM2002主要特性，方框图，典型应用框图以及推荐外接元件数值和DC1升压转换器和电荷泵外接元件数值。, T! p/ X9 Z7 D8 s, b) z
- ~) j1 l, u% C& Y9 v6 c5 N- ^
Wolfson 公司的WM2002是采用Wolfson myZoneTM环境噪音消（ANC）除技术的立体声耳机驱动器，可采用单端或BTL输出配置，支持模拟播放或语音输入，模拟或数字麦克风。WM2002集成了功率管理，包括DC/DC转换器，电荷泵和LDO稳压器，采用单节AAA电池供电。环境噪音可降低25dB(典型值),降噪带宽(40Hz -4kHz) ，BTL驱动的THD+N可达-80dB。主要用在带ANC的手机，耳机以及蓝牙单声道/立体声手机。
5 o5 u! ^9 Z! K/ E* @' n! H0 z7 ^0 g5 n3 U/ r$ k7 j
WM2002应用：
' c3 e2 B: l# h# o9 @9 V8 P; X6 D
“Pod-style” stereo ear-buds, headsets, headphones with ANC u0 A) V/ f( `+ Q) e* _
1 D/ h2 v M$ Y: U. H+ Z u0 @
“Supra-Aural” stereo headphones with ANC: C. q5 c4 ?2 S+ [
8 D/ _/ c7 L9 _0 \$ w0 ~/ ]2 t
Mono/Stereo Bluetooth headsets with ANC
7 W6 h) d0 R; E" i" Z9 G3 O
) Q5 \% t$ j) e5 A
2 F, L! I: N6 Y( L" u4 @
2 ~4 M. a' e* }, {4 ], L图1。WM2002方框图
& p' w+ M2 H( C; A& t/ g2 B- r
9 ?$ v" Y F9 S [2 n2 {, L
7 y) K2 `- W; y$ D. V0 [
! r* v. M" l8 k9 Q6 C, u图2。WM2002典型应用框图
* I8 g1 c* R# i' T3 N& G1 v3 J( A+ \! P1 X# h
% p6 y: M4 U4 E. p5 t6 e: i" o
6 d6 N$ `( ^' ]3 i* A# `9 S图3。WM2002推荐外接元件数值
9 v d8 v# B5 f2 W; }3 }& Q- h% G4 e! v3 b5 R
: h/ x+ L4 t+ y; P. p7 T

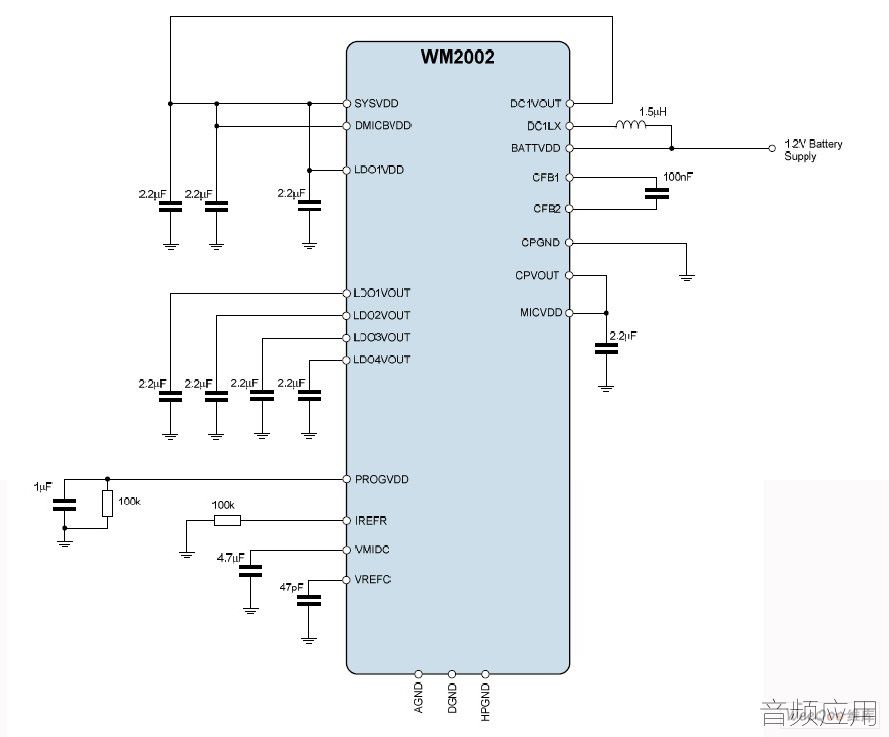

! ~8 P4 ]8 a/ R2 e- F( w0 O图4。WM2002 DC1升压转换器和电荷泵外接元件数值
