随着新型电视机的层出不穷，配备无线耳机又给用户带来了新的方便。其实，对于电子爱好者想拥有一副无线耳机并不是难事。在此，笔者向大家介绍无线耳机有哪几种？无线耳机收发电路图？无线耳机如何使用？

  无线耳机有哪几种

! Q0 ?. x4 g( U4 q1 L( h在耳机的领域里有一个正在逐渐兴盛起来的时尚分类，就是使用起来更方便的无线耳机。市面上的无线耳机主要分为三种：红外线、米波、分米波，而这三种产品各有其不同的特性。消费者在选购前可先作一番了解，以免选购到不合适的产品。
无线耳机的分类和特点
1 E0 q% V4 y( i3 Q. V无论是什么类型的无线耳机，理论上来讲都是利用电磁波作为空间信号传导的手段。但根据这些耳机使用的电磁波频率，可以将它们区分为：
米波（米 波10~1m甚高频（VHF）30 MHz ~300 MHz）无线耳机、
7 y8 A3 n' v+ B3 l3 T$ Q5 ?; y% r8 B分米波（分米波1m~0.1m特高频（UHF）300 MHz ~3000 MHz）无线耳机、
红外线(30um~3mm 10GHz~1000GHz)无线耳机
一、红外线无线耳机
  v7 }& m' V3 ^% F! ^0 t优点：目前，技术已经相当成熟
$ V# R$ N  R) b/ [$ J4 L- N缺点：1、工作距离在7米以内；2、衍射性差，红外线无线耳机与发射器之间如果有比较明显的障碍物（例如：人、大型宠物），那么红外线耳机的接听便可能被打断。
( l1 a/ [, p( g: p9 A) s& q6 w& T+ R二、米波无线耳机（“FM调频耳机”）
5 Q) Z; p; M/ T& I% z' r, g6 S' z优点：1、理论上，工作范围内的N个接收器都能同时收听,一对多”的无线音频广播系统；2、信号的衍射性强；3、使用距离标称在10米~70米之间。
. {! \& L$ y6 w; K缺点：1、虚标工作距离；2、杂音干扰大；3、信号接受不稳定。
( Q/ M+ m% S4 T  p/ E三、分米波无线耳机（蓝牙）
! S5 U& h5 O( B: Y优点：1、工作距离（100米），工作空间更自由；2、有良好的音乐回放效果；3、通信的保密性比较强；4、音质更佳；5、更节能；6、成本更低。

无线耳机收发电路图

' C9 ?0 L0 C  [, N9 z图１是该无线耳机的发射电路，经立体声耳机插头ｐｐ从电视机耳机插孔得到的音频信号经ＢＧ１放大，Ｄ１、Ｄ２、Ｃ２、Ｃ３组成的限幅电路限幅后送到ＢＧ２等元件组成的高频振荡器，调制后的调频信号经Ｃ７耦合到天线向外发射。

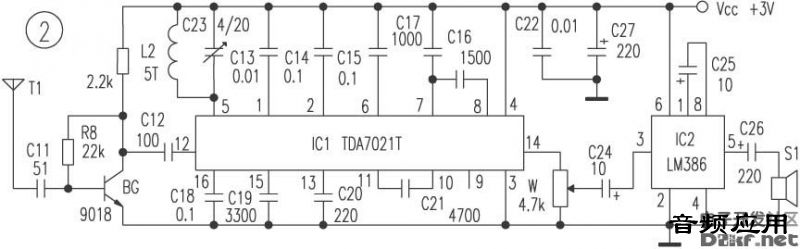

图２为接收电路，以专用调频接收模块ＩＣ１ ＴＤＡ７０２１Ｔ为核心，经解调后的音频信号从{14}脚输出，送到ＩＣ２ ＬＭ３８６作功率放大，推动耳机发声。三极管ＢＧ ９０１８等组成高频放大级，以提高接收灵敏度。调节可调电容器Ｃ２３可以改变接收频率，使其对准发射机的发射频率。
8 w6 I  l6 ]' j9 s" o2 u- p3 V" @! I
元件选择　由于电路工作在高频状态，所有无极性电容均选用高频瓷介电容器，线圈Ｌ１、Ｌ２用∮１ｍｍ的镀银线在∮４ｍｍ的圆棒上绕５Ｔ脱胎而成，发射天线用长１０ｃｍ的粗铜线竖立在发射机上，接收天线用适当长度的胶质线绕在耳机带环上即可，其它元件无特殊要求。
' x: `' u% w" Y! H" y; p
2 R4 e2 L; H3 {) H: W; `) D  电路调试　电路调试很简单，将发射电路中的三极管ＢＧ１、ＢＧ２的集电极电流调节在０．５ｍＡ，接收电路中ＢＧ的集电极电流调节在０．３ｍＡ，使其正常工作。之后再调节Ｃ２３，使发射机和接收机的频率对准即可投入使用。有一点要注意，如果在耳机中听到的声音有失真，说明发射机的输入信号过大，应调小电视机的音量。
% x% w* v9 f9 o( g8 h

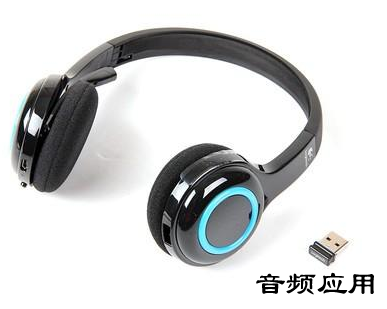

* R" o8 V: m# m$ f+ y# T; b  无线耳机的使用方法
5 _' ?+ C: n0 m0 c9 u: c# [7 N$ I
1.将发射器电源开关拨到无线耳机位置，电源指示灯亮。（如是电视机时可将声音关掉）。
; e7 ^. M) a7 Q' [2. 按下遥控器耳机键指示灯亮，先按复位键1秒后放开3. 再按搜索键1秒后放开，等3-5秒钟即可收到发射器发出的声音；否则重复步骤
5 W; s4 {+ z+ a: @( k3.使用过程一定注意：将麦克风输出插头插入电脑MIC口，距离麦克风两米内可无线语音聊天。电脑、电视机、DVD音量大小影响接收耳机的音量大小和音质。
