DAX700型汽车音响液晶屏不显示,显示异常的检修思路

wfbao2004

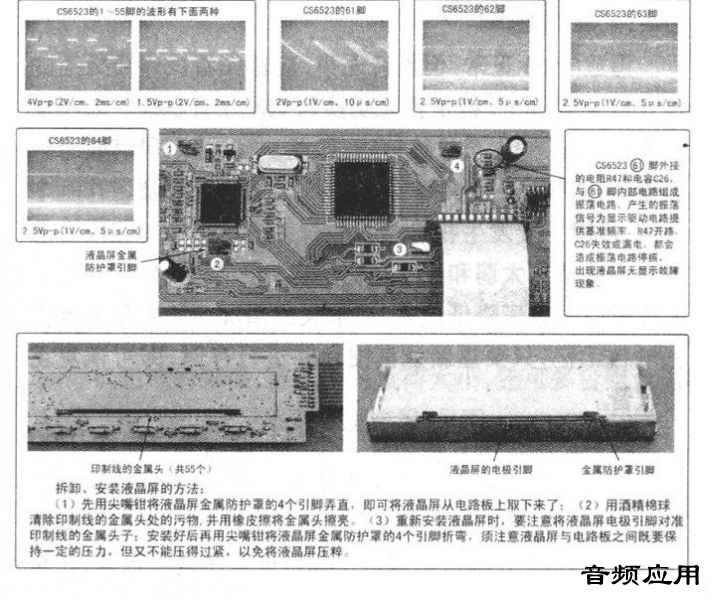

　此朵故障表现为功能控制正常，播放MP3和收音正常，但液晶屏不显示、部分显示不良、显示错乱等。功能控制正常，说明系统控制电路工作正常，播放MP3和收音正常，说明信号通道也正常，不显示或显示异常故障出在显示电路，如下图所示。

　　(1)液晶屏不显示
　　
　　液晶屏正常，检查液晶屏驱动集成电路的工作条件，即电源、时钟振荡信号。SC6523(ICl)(56)脚应有+5v电源电压；(61)脚应有锯齿波形，如果波形异常，则检查该脚外接C26、R47是否开路，C26是否漏电。若IC1的工作条件都满足，还是无显示，则主要检查IC1与主控AU6850B(IC2)之间的通信连线，即IC2(42)脚与ICl(64)脚之间的串行数据线，IC2(44)脚与IC1(63)脚之间的串行时钟线，IC2(43)脚与IC1(62)脚之间的选通控制线，如果有开路、线间短路、漏电等，都会引起无显示故障。如果经以上检查均正常，则可能是液晶屏驱动集成电路SC6523损坏，应更换试之。

　　(2)部分显示不良、显示错乱
　　
某一笔画或某一区域没有显示，一般是显示驱动集成电路端或位脉冲输出端有个别引脚脱焊、虚焊，或者驱动集成电路与液晶屏相连的印制线中的部分线氧化霉断，应重焊虚焊引脚或接通线路。若以上检查均正常，则可能是液晶屏电极引脚与印制线的金属头子之间接触不良，液晶屏电极引脚与印制线的金属头子之间采用压合的方法连接，如果接头有灰尘杂质或者印制线的金属头子氧化，就会引起这种故障。维修时，可将液晶屏从电路板上取下来，用酒精棉球清除连接处的污物，并用橡皮擦将印制线的金属头子擦亮，重新安装好液晶屏，看能否排除故障。若仍不能排除故障，则可能是显示驱动集成电路不良，更换试之。

fidelio

支持！顶一顶。

luyinliu

:handshake

wfbao2004

谢谢……………………
