诠释完美，舒尔助力《歌手》技术完整解析

roland

　顶级音乐竞技节目《歌手》已落下了帷幕，作为行业领先的音频厂商，舒尔产品有幸为这场高品质的音乐现场助力，完美传递歌手们动人心弦的声音。舒尔音频设备在本次节目中的出色表现再一次引来了观众和业内同行的广泛关注。那么，在这场音乐盛宴中，被使用的舒尔产品到底都有哪些？其中的亮点产品又是怎样的神器呢？
/ x* p# y' E- @0 G　　其实，舒尔为该节目提供了现场无线话筒系统的全程技术支持，包含全部主唱使用的无线话筒系统、个人监听、现场无线频率规划等……
1 u) |# t( }& E　　顶级Axient® Digital数字无线系统震撼出场
　　音频产品最大的亮点莫过于所有主唱歌手均使用的舒尔全新推出的顶级Axient Digital数字无线系统，这也是该系统在国内的首次现场应用。节目主唱和帮帮唱歌手全部使用舒尔Axient Digital，共计32个通道，安全稳定的音频传输和出色的现场音质，为现场演出提供了强有力的音频保障。

图1 Axient Digital数字无线系统
! A* M2 r; u2 D. ]$ }4 A9 [5 O5 [　　首先，在现场无线话筒系统的设计方面，我们采用了2套无线话筒系统，第1套为最新推出的Axient Digital，最开始我们准备将接收天线架设在位于观众席后方的扩声调音台两侧，将天线指向舞台正面。但在第一期录播时我们便否定了这种做法，因为现场气氛实在太热烈了，1200㎡演播室原本容纳500位观众，但实际到场人数远远超于500人，无论是观众席的最后一排，还是观众席的过道旁，台阶上皆坐满了观众。实际现场人数接近1000人左右，调音台附近更是站满了观看演出的观众，所以我们无法将无线话筒天线架设在人群中。我们便将天线调整到了舞台左右两侧的舞池内，如图2所示。
4 I$ W7 K3 I% \
" d& \8 r" x' p. r. m7 ~图2 位于舞台左右两侧的无线话筒接收天线A、B
　　无线话筒接收天线采用的是Shure UA874有源指向型天线，该天线的水平覆盖角度为70°，当将A、B天线分别架设在舞台左、右两侧时，考虑到每片天线水平覆盖角度过窄(节目中歌手的出场形式是从舞台后方灯光聚焦的地方开始走出来，此时无线话筒应进入工作状态，而这时歌手还未真正的走到舞台上)。
5 o' O+ h; h5 g! c3 k1 x　　通常遇到这种情况，我们会采用无源或有源天线合并器合并多片天线的方法来扩大覆盖面积，而Shure Axient Digital具备一个崭新的功能：Quadversity™四分集模式，该功能通过将四个天线输入分配到单个通道，是真正意义上的四分集，而不是简单的天线合并，这种模式不仅可以提供更广的信号覆盖范围，还能更好地防范多路径干扰、衰减和其他射频异常。

　　图3 位于舞台周围的无线话筒接收天线A、B、C、D
　　实践证明，这一功能在这样最高水准的直播表演场合，显得尤为重要，四分集接收效果非常稳定，现场没有出现过一次掉频现象。
　　我们共使用了8台AD4Q四通道接收机，4台天线分配器，以及4片UA874天线来设置32通道的四分集接收系统。
. O4 T% p0 ^: w+ I1 `
2 y, m* e9 M/ m) T, C% I　　图4 运行在四分集模式下的接收机
1 ?5 K/ `3 }8 H+ Y4 k0 d- b　　此外，栏目现场还使用了第2套无线话筒系统，由12通道ULX-D、6通道UHF-R组成，其中4通道的ULX-D供现场管乐团使用，4通道供合音组使用，1通道供乐队总监使用，其余3通道作为备份。而6通道的UHF-R无线话筒系统，供由歌手外请的乐队人员使用，作为一些突出乐器、民族乐器等的无线通道，同时，我们也为第2套无线话筒系统单独架设了天线。
　　在无线话筒拾音头的选择上，我们也针对不同音色的选手准备了不同的话筒头，例如声音细腻的歌手我们准备了Shure的KSM9，KSM9HS，BETA87A，SM86，Neumann的KK105s、KK205等。对于演出曲风偏摇滚、说唱类型的歌手我们准备了KSM8双振膜动圈话筒，当然还有DPA、TELEFUNKEN、Earthworks等众多品牌的话筒头供歌手选择。
　　Axient Digital出色的灵活性与可扩展性可以适配所有的话筒头，当使用Axient Digital搭配非Shure原厂话筒头时，只需在手持发射器与话筒头连接处加上第三方的转接环即可兼容使用。

& V1 z1 H) E  p' `3 _' \　　图5 现场为不同歌手准备的各品牌话筒头

9 U5 y0 F( l9 S" }* M. W　　图6 通过AMBIENT转接环可使各厂家话筒头与Shure发射机匹配
  C7 Y- m" W6 x& @2 l' Y; y
5 f6 g2 \, M- i1 [3 j& C% w　　图7 Shure KSM系列无线话筒头图

　　　图8 Shure SM86无线话筒头
　　强大的命令与控制功能
　　在通常的演出过程中，如果想在前级接收机端监听无线话筒信号，需要将耳机插入到对应接收机通道的监听端口进行监听，如果更换了监听源，则需要不停的插拔耳机找到对应的接收机通道。Axient Digital的推出让这些都成为了过去!接收机端加入了Dante Cue和Dante Browse功能，通过按下单个按钮，Dante Cue可以通过单个耳机输出监听网络上每个Axient Digital数字无线系统通道，而Dante Browse可以对网络上任何支持Dante的设备进行高保真监听。
3 \2 \2 f- v+ `; ], O　　在《歌手》的演出现场，我们将所有Axient Digital数字无线系统设备加入网络，在不同歌手演唱的过程中，只需通过按下不同接收机通道上的按钮，便可实现对每一个通道的逐一监听，而监听耳机则始终插在一台接收机上不用更换，该台接收机即设置为监听主站。此功能对于无线话筒通道使用庞大的演出来说，可谓是非常方便。
　　另外，Axient Digital数字无线系统中还引入了System Gain(系统增益)的调整菜单，可显示在接收机主屏幕上。此功能无论是在现场彩排过程中调整话筒增益，还是与后级系统校正输出电平，都带来了极大的便利，现在我们可以在接收机的屏幕上一目了然看到整个无线话筒链路的系统增益。
$ T0 p6 {7 i" y9 f- B. }
　　图9 Axient Digital接收机菜单中的System Gain
　　在电池的使用上，现场所有Axient Digital无线话筒均使用Shure锂离子充电电池，配合高性能充电器可详细显示和远程监控关键参数，在每天的彩排间隙，机架式充电器可为现场使用的锂离子电池在1小时内充电至50%，3小时完全充满，满足了高标准的彩排效率。

roland

　　图10 机架式充电单元
9 j- B: ]+ r$ X9 i 　　
图11 便携式充电单元
+ V* [  \( F9 g7 e9 H 　　
& a, V# r! p0 A6 M. j$ C图12 八单元充电站可在3小时内同时为8块锂电池电池充满电
　　可靠的个人监听系统，提供最坚实的保障
" r! Q; d3 U- M8 _; y1 O　　在耳返的选择上，现场所有主唱均使用舒尔PSM1000个人监听系统，该监听系统具有可联网的双通道发射机和分集腰包接收机，传输稳定，是音频与射频性能的完美结合。
　　由于每位歌手在每场表演都独具特色，包含了很多形式，因此接收的稳定性是非常重要的，需要确保歌手始终能获得清晰的监听，表现出最佳演出状态。舒尔PSM1000通过腰包式接收机的分集设计，可以极大地提高信号接收的性能，避免因场地或其他干扰引起的掉频现象。
2 C* T' w6 \4 [/ \　　PSM1000的CueMode也深受现场监听工程师的喜爱。通过这项实用功能，监听工程师可使用一个腰包接收机监听多达20种混音。总决赛的帮帮唱环节，在舞台上会同时有2位歌手搭配演唱，监听工程师便可使用CueMode对台上的2位歌手进行监听，做到灵活切换。
# W1 m0 L) D7 `
　
, }5 Q' ~# S; d+ T9 n8 P0 O
  G9 l0 k; z+ z. \+ c! r
　图13　　除PSM1000外，歌手现场也配备了舒尔PSM300监听系统供乐队总监及歌手的经纪人、制作人使用，方便他们在彩排时可以听到和歌手所听到的同样内容。
　　PSM300便于设置和操作，提供一键式频率扫描和同步功能，舒尔专利的音频参考压缩扩展技术带来清晰细腻的数字音频，并且实现超低底噪和零杂音。用户可自行调节音量，利用MixMode技术或立体声模式，通过两个音频通道实现个性化的混音效果，实现舞台的每个角落监听的最大自由度。
! M+ v3 _9 q# h5 ]% t! {% k! K　　软件功能强大，为现场演出保驾护航
1 T- u% ~, B7 L0 ?# v$ w　　节目录制现场不仅对于音质有着高要求，并且要求无线音频传输安全稳定，需要有效避免现场来自LED大屏及外景ENG采访的众多干扰。Axient Digital可以适配最新版本的WWB6软件进行现场实时监控，持续监控和分析射频环境，对现场情况尽在掌握。
* D: F9 x) M5 |* `" I

# Y* H- J& q1 k 　　
4 k5 r7 E- z0 q  ~5 A
6 U/ `/ I7 [+ ?% Z5 q+ J
图14　　现场音频团队在每场彩排和直播时，通过舒尔频谱管理器对现场无线射频环境进行智能扫频，为整个无线话筒系统设置了安全的频点，并计算出冗余频点。
5 Z3 b+ [! p' |+ M! J% z3 O　　WWB6最新版本不仅支持中文语言，在Timeline中还能配合Axient Digital最新的四分集模式对现场的四只无线话筒接收天线信号强度进行监控。


+ X$ M) e' m6 Q1 `2 c
$ p4 v! k: H% k) e  g. l* n" F
5 a- H  b. P" |. `/ I6 C7 S
9 E) }6 k9 @4 B7 K- D　　图15 不同颜色代表了现场A、B、C、D四只不同的接收天线　　经典有线话筒助阵，出色音质助力歌手发挥
! M- A1 C8 K$ ?/ X　　由于赛事越来越激烈，歌手们也各自发挥优势，许多歌手采用了不同的演唱技巧，例如变声等。这时候舒尔的复古话筒5575派上了用场，这款话筒不仅外形经典，音质更为出色。


　

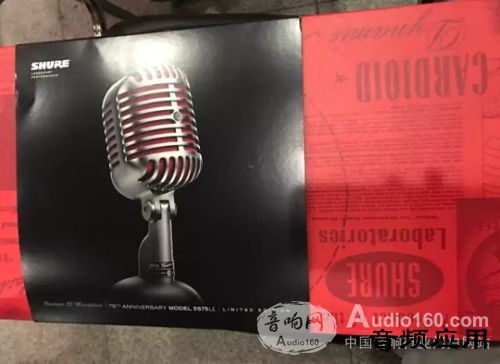

$ D7 c& D! H# s/ p, W6 Q1 X　图16 现场使用Shure经典有线话筒5575　　同时现场还使用了大量KSM137、KSM32有线话筒对乐器进行拾音。
2 p- |/ ?. `6 b+ }$ {1 ^　　作为国内炙手可热、深受关注的电视音乐栏目，《歌手》所展现的专业水准除了现场专业歌手的唱功，当然需要专业、稳定的音频设备保驾护航。节目历时4个月，14场比赛，舒尔产品始终确保安全稳定的音频传输和出色的现场音质。2017《歌手》节目虽已落下帷幕，但那些陪伴我们四个月的美妙歌声却让人难以忘怀。如此重要的音乐演出场合选择和信任舒尔，是舒尔不断前进的动力。舒尔将一如既往脚踏实地，为客户带来最好的产品和服务，提供最安全的音频保障。
