Chandler TG Channel MKII 经典话筒放大器
* A  h) `& R! W" X& S
入控制旋钮：600 ohm话筒输入或10k的线路输入，可以通过旁边的切换开关进行选择。15级的指针式旋钮给了用户很大范围的控制幅度。话筒增益从－5db到＋65db，线路增益从－15db到＋35db。Chandler Limited的Channel是几个经典设备电路的重造
/ l1 E' e, g. u) WChandler Limited的Channel是几个经典设备电路的重造，它结合了TG2前置放大器部分和一个均衡器。这个均衡器是根据TG12410 Transfer和母带处理控制台上的均衡器电路重新设计的。这次重新制造基于Abbey Road提供的原始设计图纸，确保了它的纯正本色。厂家甚至重新铸造了老式TG风格的指针式旋钮。
) {5 \* X2 G& \7 U( m! F+ D
; L* @' Z- E5 X3 B+ Z1 T2 c
3 A3 m2 h+ c3 @& ^6 X4 |有源部分采用了与TG1压限器和TG2前置放大器一样的分离式放大器和变压器。无源均衡器部分是全电感设计，产生出甜美的高频，同时带有基于电感器的低频和非常大的Q值中频削减控制。它的设计目的是使声音听上去像乐器，而不是像现代外科工具。它的声音与Pultec和Lang均衡器的声音很相似，但却是由TG设备发出的。简单的说，它就是一个TG Pultec均衡器加上一个TG前置放大器。
$ w3 s% O7 v9 X
: t2 a1 }4 M, P( w3 w

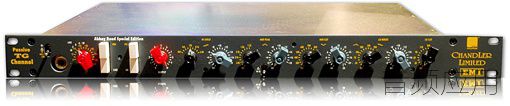

面板上各部分简要介绍如下：
% m3 i& C+ U% K& P8 H7 a
DI：这个DI跳过话筒输入变压器，直接插入高阻抗话筒电路。
; a0 D* m4 E' K; H. _' G# D
输入控制旋钮：600 ohm话筒输入或10k的线路输入，可以通过旁边的切换开关进行选择。15级的指针式旋钮给了用户很大范围的控制幅度。话筒增益从－5db到＋65db，线路增益从－15db到＋35db。

反相、话筒/线路、均衡器和48V切换开关。
8 W7 q% H: B) {: }
& }! t' T( ?& p: l% U9 X* x输出控制旋钮：它的作用相当于调音台上的推子。这个控制旋钮在输入部分之后，在输出部分之前，可以对输入信号进行微调，也可以增大输入信号而不产生录音机的失真。
- |, M: x2 O- i( X% q0 f
- r+ B/ l3 A! h! u: c( D( T& ]高频增强：电容器基础的高频增强控制，18db增益，帚形特征。均衡点是16k、12k、8.1k、6.8k。
# `& y6 h1 t8 y$ i- V- ^% ^$ d
+ |) F: X2 b# m: u4 a8 F中频增强：电感器基础的18db中频钟形增强，Q值较陡峭。均衡点是5.8、3.9、2.2、1.8和1.2k。
# D# W. M0 G/ L2 ?- [- S# Q
中频削减：20db的中频削减，Q值较陡峭，特别适用于对特定区域的修改。全电感基础。6个均衡点分别是300、400、500、600、700、850hz。
2 E6 K3 E6 k, r7 k
/ E5 ^* k  \# f6 s3 A0 Q7 }, T" a低频增强：20db增益的低频增强控制，可选择帚形或钟形，电感器基础。钟形设置时，Q值更陡峭，增强更大。钟形均衡点是50、70、100和200hz，帚形均衡点是100和200hz。
& f7 w1 l- c! ?& r! a5 K8 n0 A
) [/ u5 g' E2 V9 ?" r- K低频削减：有5个均衡点，削减曲线斜率较平缓，均衡点是30、60、90、150和300hz。
" W: @9 Y) x- x# b& J) C7 p
, q$ |; s4 q" d/ M2 ^3 Y注：电源单配 Chandler Limited PSU-1 MKII电源。
