以晶体三极管构成的电子电路中，放大电路是最基本和最常见的电路。放大电路作用就是能将微弱的音频信大进行放大输出，推动扬声器(喇叭)发声。放大电路是由基本的晶体三极管、电容、电阻、直流电源组成。我们知道话筒、MP3、手机等音频信号都是微弱的，都是经过各种放大电路后才接上扬声器的。

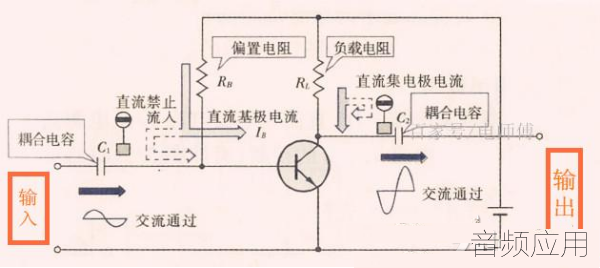

音频信号是一种交流信号(交流电压)。C1、C2电容：交流耦合电容，电容基本作用是隔直流通交流，因此音频交流信号能顺利通过，是连接音频信号与晶体三极管之间重要的元器件，能阻隔直流信号的通过。电子元器件参数：10UF/50V。






RB电阻：偏置电阻，是决定晶体三极管基极电流IB的大小。电子元器件参数：470K 1/4W。RL电阻：负载电阻，是获得输出电压的关键元件。电子元器件参数：1.8K 1/4W。晶体三极管：是核心放大元器件，可以用1815，8050，9014等NPN型晶体三极管。直流电源：DC9V。






上面的放大电路是共射极放大电路，音频信号由晶体三极管基极和发射极输入，从集电极和发射极输出。发射极为接地，共用发射极，所以称为共射极放大电路。共射极放大电路特点：1、输入音频信号和输出音频信号波形刚好相反(在上图的输入输出波形能直观看出)。2、具有较大的电流和电压增益。
