饱和效果中的失真部分

8921900

当信号达到足够的饱和度时，经过上述相同的过程，它不仅会被压缩，还会发生失真。
; J6 D0 C! ~8 w3 o
9 D  T' q% l! T/ Z: W6 x这种失真是对波形形状的改变，然而，事情并没有这么简单。当信号开始失真，或者波形开始变形时，振幅上会出现微小的尖峰。


; E* `8 n8 {. o" j' p  T$ g1 B3 l! g一个信号频谱图，其中有规律出现的尖峰就是谐波，这就是谐波在信号中的表现。（当然，对于比上述更复杂的波形，其表现方式会更加复杂。）
+ m, X! i6 \8 u, H5 x这些出现在信号振幅上的尖峰被称为谐波（harmonics）。谐波与原始信号密切相关，因为它们是原始信号频率的整数倍——这也是它们被称为谐波的原因，因为它们与原始信号和谐共存。

% I; U) D* q+ G8 p( O5 X6 E
' t4 G' a5 t) M4 [* Q用于分析的一段频谱。显著标出的200 Hz波峰为基频（fundamental frequency）。
. w9 g# h5 u4 y8 z4 l" I5 b* L" U那么，假设我们有一个200 Hz的正弦波，它以足够高的幅度通过一个电子管，从而使电子管达到饱和状态。这种饱和导致了失真，进而产生了谐波。
' _' Q1 T1 G: n, f. i

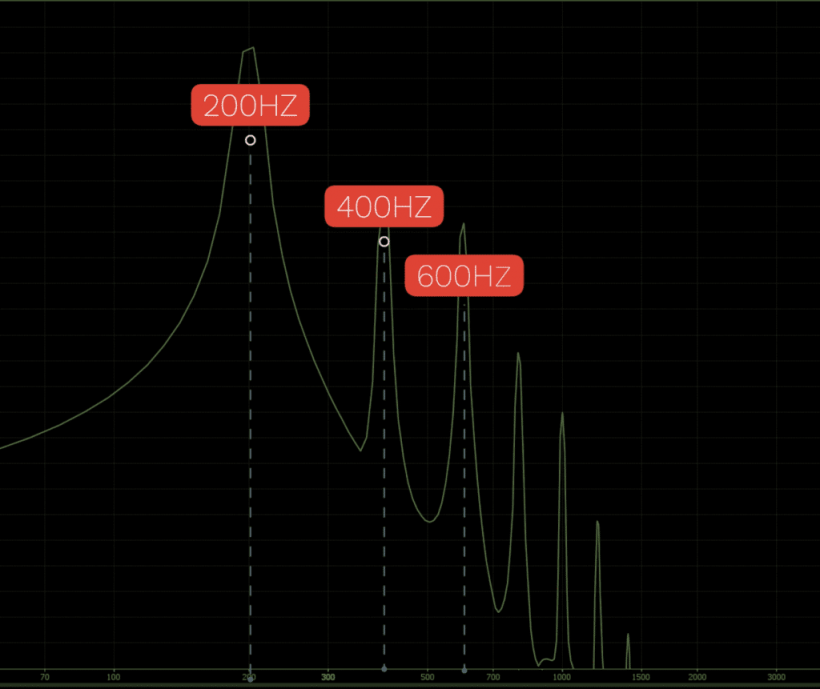

400 Hz和600 Hz的波峰，就是由于饱和而产生的谐波。
4 Y3 X$ i  N  J
# {* e9 A7 l* u6 {/ H3 Z! A假设这种失真产生了一个400 Hz的谐波和一个800 Hz的谐波。这些谐波被称为二阶（2nd order）和三阶（3rd order）谐波，其中一阶谐波是原始的200 Hz正弦波。

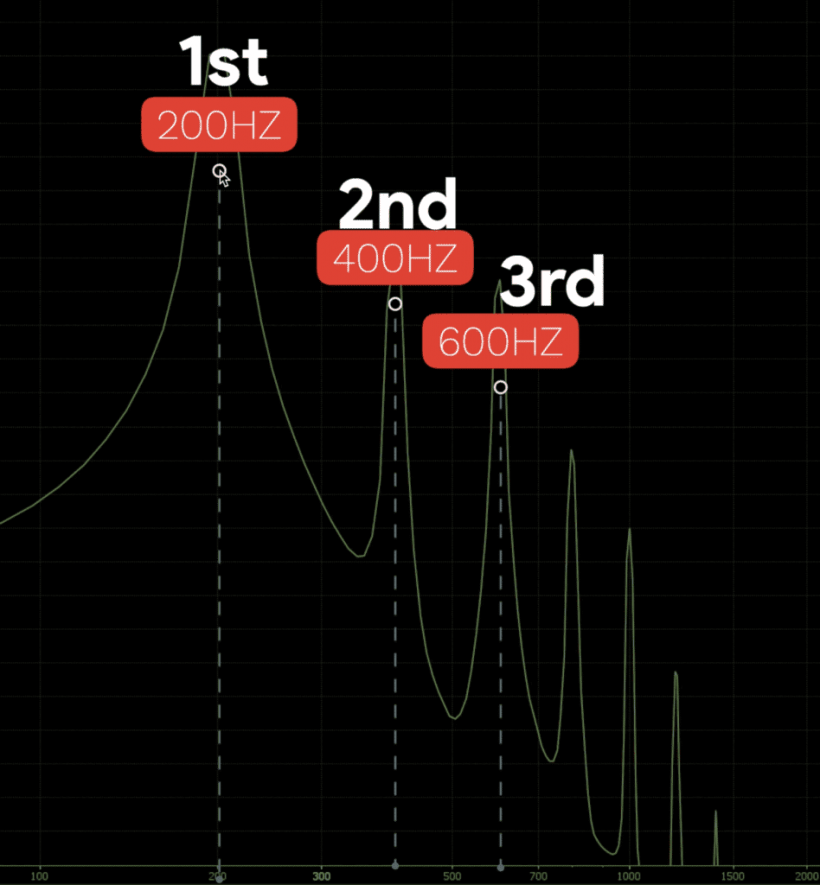

2 [; }4 x; T9 k 基频被称为一阶谐波，400 Hz的波是二阶谐波，依此类推。

, L( i2 t" E7 c+ x谐波失真会发生在任何使电气组件饱和的信号上，并且会因许多不同的变量而具有很大差异。这些变量，包括所使用的电气组件类型、传入信号，以及／或者饱和的程度、传入信号的频率和其他方面；还有其他许多变量。

一个可能影响谐波的随机变量例子是：如果使用错误的电源线插入设备，导致硬件接收到错误的电压。这只是许多可能影响由饱和产生的谐波类型和幅度的随机变量之一。
! d/ I2 @* j/ B" \. m
( w' }$ j5 q# R' g
影响饱和类型的因素众多，图中仅仅是其中几个变量。
8 v* R! n2 l3 ^* m
  O" m' @2 ^) |2 ?, T5 [& a饱和的类型取决于许多变量。
% O' R/ {% V9 |1 X2 _# o
) F5 M4 @7 }5 c% K# U$ Q: o" {所有这些都在说明，谐波生成是复杂且微妙的，就像饱和所引起的压缩一样。
6 v  S3 J5 m; Y4 y" n) I: j/ R
; J# R+ @0 p, T) @4 K: A既然我们已经理解了饱和，以及它实际产生的效果（谐波失真和软拐点压缩），那么接下来我们来看看基于电子管、晶体管和磁带的饱和。

2451852

饱和效果中的失真部分 ！！
