音质、性能与稳定的结合——E-MU 0404 PCI-E 声卡使用感受

yinyuezi

现在外置专业声卡已经一统江湖，基本上内置卡除了还在产的一些老卡之外，已经根本不再推出新产品了。有不少专业声卡，以前是PCI的传统接口，现在则与时俱进，推出了PCI Express版的产品。比如RME、ESI等都在以前的老卡基础上推出了PCI-E 版。这次我收到的这块E-Mu 0404声卡也便是这样的一款产品。它的前身是PCI版的老0404。除了接口变化了之外，性能也有了一定的提升。
1 E2 E$ |0 ~% `5 M# C$ Q9 @; }% n包装和外观
E-Mu的系列内置声卡已经有些年头了，大家基本都很熟悉。像当年的1820M、1212M都是非常经典的声卡，但是，因为E-Mu这个品牌被创新收购了，而创新是造娱乐卡的，所以很多人老是对E-Mu这个品牌有偏见，认为它“不够专业”。其实，E-Mu本来就是个非常专业的品牌，尤其是采样器品质是公认优秀的。现在的声卡也都很有自己的特点。E-Mu的系列声卡有两个优点，一是高音质，二是自带DSP效果。下面我们来介绍一下0404 PCI-E版。声卡的包装盒如图1所示，包装上有中音公司行货的防伪标签。
# R: }$ b0 K; p" F
# g) N% L9 D3 `. q 图1：0404 PCI-E版的包装盒
声卡包装中赠送了一堆软件，如图2所示，一张红色卡片上贴有所赠软件的序列号。不过基本都是LE版的，也就是简化版。估计用的人也不多。反正这怎么说也是正版吧。所有捆绑赠送的软件包（E-MU Production Tools Software Bundle）如下：Cakewalk SONAR LE 6.3, Steinberg Cubase 4 LE, Ableton Live Lite 6 E-MU Edition, IK Multimedia AmpliTube X-Gear, Celemony Melodyne essential, Waldorf Attack, Waldorf D-Pole, Waldorf PPG Wave, SFX Machine LT, Creative EAX(R) ADVANCED HD(TM) Alchemy (Vista only), E-MU Proteus VX。官方称：你需要的都有了。
# E9 ^) q% N; n1 R/ d7 D; w0 W
图2：包装中附赠的软件
+ g, k1 o( E4 o6 }. v2 {  }; P包装中还有一本用户手册，如图3所示，图文并茂，但可惜没有中文。其实，专业声卡有中文手册的还真是非常的少，除了ESI等少数品牌很人性化地为国内用户翻译了一些中文手册，我评测过的绝大多数专业声卡，几乎都没有给用户提供任何中文资料。或许厂商认为只要玩专业卡的都应该会洋文。但我一直觉得国内总代理应该有义务给国内用户提供产品的中文使用参考资料，可惜一般的代理商都是舍不得花这个钱的。还好，像E-Mu 0404、1212M之类的这些声卡使用网上有很多热心网友的帖子、教程可以参考。

图3：0404 PCI-E 用户手册
2 @1 _* [. L/ Y' \% V& a4 l- b- T0404 PCI-E版声卡的一个特点是它在声卡上装了一个金属的屏蔽罩，看上去显得很专业。如图4所示。这在创新的一些其他高端娱乐卡上也有配备。我们知道，内置声卡装在电脑机箱里，而电脑机箱内电磁环境是很恶劣的，声卡上的电路必然会受到一定的电磁干扰，尤其是来自显卡的干扰。严重的时候，甚至动一下鼠标，鼠标拖动一下窗口，声卡里都会有干扰声。有了这个屏蔽罩，就很有效地解决了这个问题。其实在很早以前我用Live和KX驱动的时候，就曾经自己动手DIY过这种屏蔽罩呵呵。

4 O2 }! V/ P! F8 w 图4：声卡上的屏蔽保护罩，金属制成
声卡背面如图5所示，蓝色的电路板，屏蔽罩有4个螺丝钉固定，拧开这四个螺丝钉，就可以将罩子拿掉，这样就能看到声卡上的芯片了。
& R$ u. _$ C8 u) Y7 F- N6 q8 k+ ^& ^
图5：声卡背面
在金属罩的侧面，还有一个画着E-MU品牌LOGO的小灯，声卡运行的时候它会亮起蓝色的灯光，很漂亮，其做工非常精致。但问题是，这声卡装在机箱里头，平时根本看不见，要这个灯有啥用呢？

图6：金属罩侧面的蓝色小灯，这东西装在机箱里，给谁看？

yinyuezi

声卡接口情况
0404 PCI-E主卡上没有任何接口，所有模拟和数字的接口都是靠外接的辫子来负责的。卡上有两个辫子接口，小的那个是模拟口的，大的则是数字口。如图7所示。
  ~: ~5 m* b" J7 f% v" _
图7：0404 PCI-E卡上的两个辫子接口
1 a& @8 }3 z) n% j! U# n& z. K先看下模拟口，如图8所示，它的模拟口输入输出很简单，一共四个6.5接口。输入和输出各一对。红色的是右声道，白的是左声道。这是惯用的接口颜色。但可惜的是，这个接口都是非平衡的。这和老的0404卡是一样的。也就是说都是大两芯的，而不是大三芯。当然三芯线也能用，但只是当两芯用罢了。
' z* P1 x, i. D& w0404 PCI-E的接口完全继承了老卡，只有线路输入，而话放、耳放、吉他输入等功能都没有。这一点比起现在接口齐全的大量外置卡来说，确实是个弱点。

图8：两对模拟接口，一共4个TRS。可惜都是非平衡。没有话放接口，也没有高阻接口。
数字辫子如图9所示，一进一出的MIDI口，24-bit/192kHz 的S/PDIF光纤口，另外还有一对S/PDIF同轴莲花口。两个制式的S/PDIF还是很有用的，而且也能设置成AES/EBU来使用。问题是，专业设备上的AES/EBU都是卡农的，莲花头切换成AES/EBU有多大意义呢？

图9：数字辫子上的接口
' ^- F: w% B( l* F5 s! a, a装上两个辫子之后的0404 PCI-E卡如图10所示。现在大多数内置声卡都使用了辫子的形式，因为接口较多，声卡上装不下太多的接口。但也有些卡是采用了主卡+子卡的形式，也很实用。比如E-Mu的1212M，现在它也出了PCI-E版了。不过子卡形式的缺点就是要占一个插槽空间了，虽然子卡不用插，但位置却要占一个位。这就和现在的显卡风扇要占一个插槽位一样讨厌。所以相比之下辫子还是有一定优点的。
; C4 _1 }4 z" w. l
图10：装好辫子的0404 PCI-E 声卡
- n* B. }! N. {. Y4 n板卡芯片用料情况
对于声卡芯片用料，拍了些图大家看下吧。基本还是和老款的芯片一样。如图11至图17所示。
; _( M. O' n! M6 m, h. O. q7 T/ s
图11：0404 PCI-E板卡布局。点击可看大图

图12：DSP芯片都贴着E-MU的标记。为了不损坏产品我没有揭开看。
: X. ?: T# |# b$ Z; q6 D$ X
5 [) z- k8 ]; o+ z% y) L6 Z+ A 图13：负责模拟口播放声音的依然是AK4395VF 芯片，和老卡一样。

1 K! ^5 D& ]* V% q7 V) f9 G 图14：AK4112BVF负责数字口的播放音质。
8 m* _! k  t8 C
/ l  K$ B7 V6 Q" o" e 图15：24.576MHZ的大晶振，比一般的娱乐级声卡要高档得多

' z+ o) T- n) |3 }4 H9 a 图16：PCM1804负责录音的音质，支持 24Bit/192KHz 是一块很好的ADC芯片。
5 y6 U5 \: B, W' j6 _8 o
9 H6 U, @+ H; m& m$ K& r  W0 E 图17：使用JRC2068运放
0 B3 _& [) I9 U* S6 D, j8 ?总的来说，在声音相关的芯片用料上，PCI-E版的0404声卡和老款基本上没有多大区别。

yinyuezi

驱动设置、使用以及性能
" r: m7 u! b' s6 S  M2 _0404 PCI-E的驱动和以前老卡可以说是完全一样的，和1212M等产品也都是一样的，如图18至图22所示，它就如同一个功能强大的调音台，可以灵活地调节声音通道和路由，而且，它还自带DSP效果器，关于这个调音台的使用，网上已经有很多参考文章了，比如1212M的文章教程，都可以参考。所以这里我就不赘述这些了。基本上来说，它和以前的老卡使用起来是一样的，还是老一套，并没有因为换了PCI-E 口而改进软件方面。

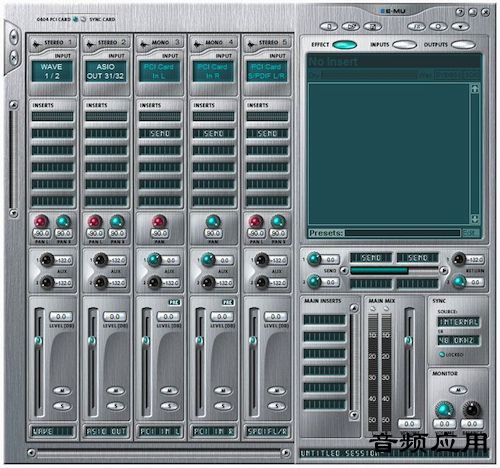

' G( F3 T- i* O5 V; N: L 图18：0404 PCI-E的调音台界面，很早就有的东西了，很熟悉 和1212M等声卡都一样的，点击放大
2 @2 `4 }$ a7 t2 p! T
图19：打开效果界面，有各种预置，直接拖到机架上就可以加载，点击放大

8 s/ c0 W1 S6 k- [3 c 图20：输入设置
6 g* b& G4 C7 o+ M$ Q6 }
! X6 C! P2 c  V  U4 l 图21：输出设置

3 M( S6 I5 w( y6 @8 A1 _- K 图22：各种预置方案可选择，点击放大
5 m* I* Q  D0 H; h4 m- Y7 S0404 PCI-E声卡兼容性和稳定性都不错，我是在64位的Win7上使用的，以下是在Cubase5里的ASIO性能表现。如图23-26所示。44.1的采样率下，将Latency设置到最小，此时延迟时间在3毫秒左右。此时，使用这个最小的延迟值，跑我电脑里最大的混音、编曲文件，都丝毫没有问题，没有任何爆音。做为一块PCI Express接口的内置卡，这个成绩算是非常不错的了。有很多卡虽然显示都能到1毫秒，但只是理论值，根本没法使的。而使用0404 PCI-E，我可以放心大胆地使用最小的延迟。
当然，具体ASIO性能和电脑性能也有一定关系。我测试用的电脑是4G内存，四核Q8300。64位Win7。现在看也是非常一般的配置了，跑最低延迟是没问题的。
" F: A  m# ]) X/ R
图23：在Cubase5中可以调节的延迟，最小调到2的时候，输入输出延迟在3毫秒左右
6 m" g$ a# n. Q/ D/ K) x- f
图24：在Cubase5中，声卡采样率最高支持到96kHz
( V4 p8 R- k) T+ V+ K
图25：48kHz采样率下的ASIO延迟时间
8 ?: d) V# k. M1 S
3 D' g5 N$ F8 `+ Q6 c( ?% b3 }5 Q 图26：96kHz下的ASIO延迟时间
内置卡的稳定性和性能是最大的优点。这块卡我使用的这段时间，在64位Win7下从来没有遇到过一次掉线或者错误等问题。倒是在XP系统下，使用包装里光盘上的老驱动，有时候会遇到驱动控制台崩溃的问题。如图27所示。而且，开机的时候，加载声卡控制台软件的速度也比较慢，导致开关机速度都变慢。
而Win7下使用最新驱动，非常稳定。所以建议XP用户也直接到官网下载最新驱动，不用装光盘上的老版驱动。
6 m) j, S0 y  B" s) T# b
& ?7 z7 A0 s. h5 x% e 图27：在XP系统下有时候遇到控制台工作中突然崩溃的问题

yinyuezi

声卡主观音质听感评价
6 C5 M( t  h+ P* z- o7 f一直认为RMAA测声卡其实根本没什么意义，所以这次也懒得测了。大致说一下自己的感觉吧。大家知道，E-Mu系列声卡中，后面带M的型号是比较高端一些的，比如1212M，而像0404这样的卡则要低一个档次，不过当然价格也比较便宜。
0404的声音和1212M其实很相近，属于比较“干”的声音，还原性很好，是非常标准的监听风格。这种声音和一些声音明显发暖的声卡如Mackie等是完全不同的。有点接近韩系的声卡，但比ESI等韩系卡声音明显要更细腻，动态感也更好，声音非常大气。所以我觉得这块卡非常适合用来混音和编曲。因为它对声音的还原程度是很好的。但如果你要用它来录音，那么首先你还得再买个话放或者小台子，再买个耳放。因为这些它都没法直接支持。另外它也没法直接插吉他录音。
总的来说，0404 PCI-E声卡性能好，稳定，很适合个人工作室编曲使用，同时也适合用于娱乐欣赏，其自带的效果器更适合网络K歌等业余娱乐方式。基本上它的定位也就是如此。
& e: q/ M# I% E& h3 ^! N+ O7 D优点：
' I; M; U, P; e播放和录制的音质都很优秀，芯片用料好，性价比高
稳定性非常好，ASIO性能强劲。最低延迟轻松跑大工程。不用担心掉线或爆音问题
. k4 D( {6 T3 A# w, [  Y带S/PDIF光纤和同轴数字口
$ G* b0 @' i6 r  M+ H) B& h声卡上带金属屏蔽罩，隔离机箱内的电磁干扰
自带大量DSP效果器
赠送多款正版软件
5 Z7 @) Z( T0 P缺点：
' q  g' P* U/ q! `% h话放、耳放、吉他高阻输入口，一个也木有。
仅有的模拟口，还是非平衡的
0 W) }0 B' m8 Y' V7 c# {控制台操作比较复杂，初学者不易上手。
