酒店IPTV专线接入的方案有哪些？哪个方案好？
4 i. ]- ]& k  P
3 j/ ]( S% b8 i: K" v9 c宾馆用户组网现状

+ E2 L1 N- ]% k: u7 ^$ A
0 r" A- v; b8 _7 c1、酒店用户通常采用100M/1000M光纤专线接入汇聚交换机或大客户交换机，用户接入VLAN、IP终结在在SR，并由SR或接入设备进行限速，实现用户租用带宽的灵活控制。

2、酒店出口设备多为路由器或防火墙设备，通过NAT功能实现内网私有IP地址上网；
1 X" m% c* O* v5 |# G5 @
3 N6 r( v5 i9 L5 O9 W" J. g0 o3、酒店组网使用设备型号复杂，中心交换机设备性能、功能可能无法满足开通IPTV组播的要求；
0 y. r. F6 o7 a
4、酒店内部综合布线不满足IPTV机顶盒独立接入的需求；

: ^) m) m' {9 t* d方案一：IPTV专线接入+综合布线
  Q6 q  s/ ?0 P+ I

: Y1 k$ v4 z" p$ a" u宾馆交换机不支持VLAN划分、组播功能、QoS功能，但具备新增综合布线条件：
5 M, x2 ?( R# @$ a% E( g- j) B2 p
- k+ L( R$ O  R) E% T3 b2 C2 n1、宾馆新建综合布线；

2、局端汇聚交换机为用户新开千兆IPTV专线，IPTV业务透传至BAS终结；

3、宾馆需新建IPTV接入交换机N台，出口交换机具备1000M光口接入能力；
' W- F' ]  y5 Y: H/ @, @, e% V
& G' {; h; E# G( x; m: ?1 @4、IPTV业务与宽带业务严格分离，新增IPTV交换机启用IGMPsnooping 功能。
5 b$ R: g) D$ O% F- a/ a% [) |8 N6 j5 t
( }- c# B1 y5 J7 K+ r

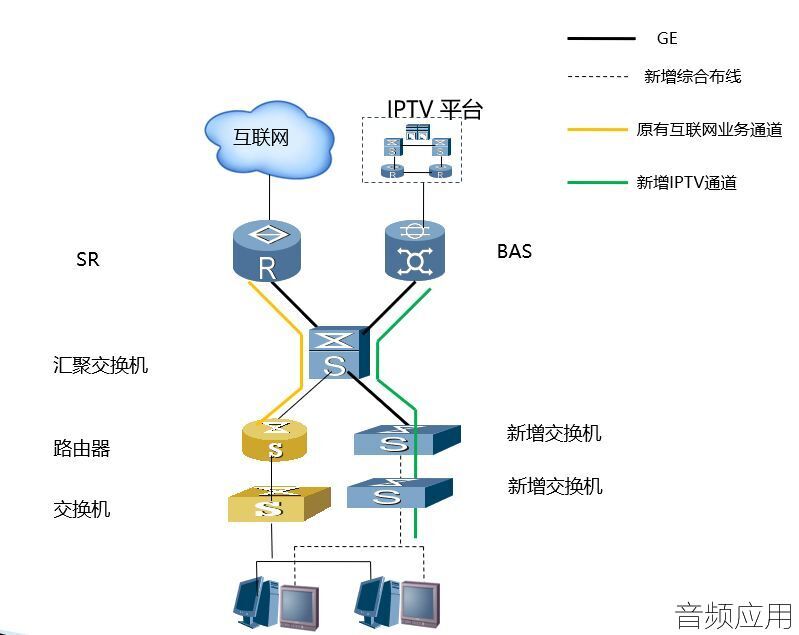

拓扑图1

" M: s6 d1 S: u) I4 N, F: `方案二：IPTV专线接入+家庭网关接入

. r# Y% h2 |' r- @5 {/ A8 D2 M! J
; @# U9 e  @8 x9 i. ^宾馆汇聚交换机支持千兆接入能力，满足组播、VLAN隔离、QoS功能，利用原有综合布线，通过在客房部署支持多VLAN功能的桥接型家庭网关实现宽带上网与IPTV业务同时接入：

' t  f) g* U! _1 ?& M6 C1、局端汇聚交换机为用户新开千兆IPTV专线，IPTV业务透传至BAS终结；新增IPTV专线直接接入用户核心交换机；

2、宾馆交换机规划IPTVVLAN，与原有宽带业务进行隔离；

5 f: r9 Z) w: f" ?" ?% Y3、宾馆交换机需要启用IGMPsnooping功能，启用QoS功能保障IPTV业务质量；

4、宾馆客房配套安装桥接型家庭网关设备，上联端口接入原有综合布线，透传IPTV业务VLAN与宽带业务VLAN，LAN口1接入宽带业务，LAN口4接入IPTV机顶盒，并可以选择支持WIFI功能的型号，增加宾馆WIFI覆盖；


拓扑图2

方案三、IPTV专线接入+WIFI覆盖


宾馆网络设备支持千兆接入能力，满足组播、VLAN划分、QoS功能，利用原有综合布线，为客房提供IPTV业务接入，同时补充综合布线并部署AP，通过新增AP实现宾馆宽带无线信号覆盖：

1、局端汇聚交换机为用户新开千兆IPTV专线，IPTV业务透传至BAS终结；新增IPTV专线直接接入用户核心交换机；
! c( D9 o$ ?" T- S
8 i/ X; S2 E# r3 V4 t8 p2、宾馆交换机规划IPTVVLAN，原有客房宽带端口全部调整为IPTV业务端口，新增WIFI、AP覆盖配置为原有的宽带业务VLAN；
* v8 o" M" s( q
* C( o  u( t" E6 i3 [! x8 \3、宾馆交换机需要启用IGMPsnooping功能、QoS功能；
9 ]7 M4 ?/ d! s+ H2 v( O, j

0 c- i! S- Q- d9 u+ o6 `
* E( e( ^3 }7 i# u0 [* L' |拓扑图3

方案四：宽带/IPTV共用专线+综合布线
" l% s) G8 o' U% {

宾馆设备不支持VLAN划分、组播功能、QoS功能，但具备新增综合布线条件：

1、宾馆新建综合布线；

6 r$ z, N: S# f2、为宾馆新增千兆汇聚交换机及IPTV接入交换机N台；
6 t; Q" S. z$ R
3、将用户原有的100M链路调整为千兆链路【原有未在汇聚交换机接入的，需要调整链路到汇聚交换机】，同时承载宽带专线和IPTV业务，宽带专线由SR设备终结，IPTV专线透传至BAS设备终结；
' {. N) {8 H; v! @$ u
4、新增汇聚交换机同时连接宾馆原有路由器及新建的IPTV接入交换机◦新增IPTV交换机需要启用IGMPsnooping 功能。
. \) E3 p0 t( [& y! E" a) {
7 U% Q& |" l* ~4 m; u' n# l% |
$ Q, z) g# J; f  q

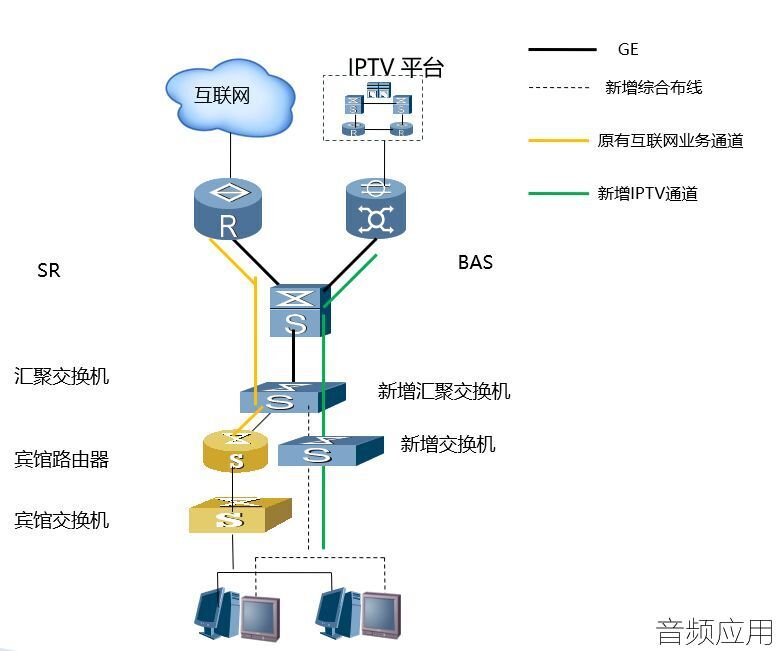

拓扑图4
# }; k6 H4 X6 F  O
; V+ E$ O# {7 b1 O& H' W- j( G$ c% ~! ?方案五：宽带/IPTV共用专线+家庭网关接入
) k3 T" ?) w0 d- c/ y5 s, O

2 h" h0 [2 u" s3 g. |# q# t+ K- N- ^宾馆核心交换机性能功能不足，接入交换机满足组播、VLAN、QoS功能，利用原有综合布线，通过在客房部署支持多VLAN功能的桥接型家庭网关实现宽带上网与IPTV业务同时接入：
* n  c0 r& F4 \
1、为宾馆新增出口千兆汇聚交换机1台；将用户原有的100M链路调整为千兆链路【原有专线未在局端汇聚交换机接入的，需要调整链路到汇聚交换机】，同时承载宽带专线和IPTV业务VLAN，宽带业务VLAN透传至SR承载，IPTV业务VLAN透传至BAS承载，新增汇聚交换机下联端口分别连接宾馆路由器和接入交换机；

; P1 f5 `1 f% _! \) H% x5 z
) E% A# F& j; R& C0 P: S1 Q8 u+ b
" [* F# u, N% x- b7 m# W8 s8 l2、宾馆接入交换机规划IPTVVLAN，与原有宽带业务进行隔离；◦宾馆接入交换机需要启用IGMPsnooping功能，启用QoS相关功能；
0 O2 R9 X! b6 Y+ U! m5 R1 K
6 r: |9 p- R$ J% J
) E8 m' X0 Y5 \2 I& G2 K
3、宾馆客房配套安装桥接型家庭网关设备，上联端口接入原有综合布线，透传IPTV业务VLAN与宽带业务VLAN，LAN口1接入宽带业务，LAN口4接入IPTV机顶盒，并可以选择支持WIFI功能的型号，增加宾馆WIFI覆盖；




( h0 w! |5 R' C% R" o" ?
# x8 u" v" q/ O4 [; r拓扑图5

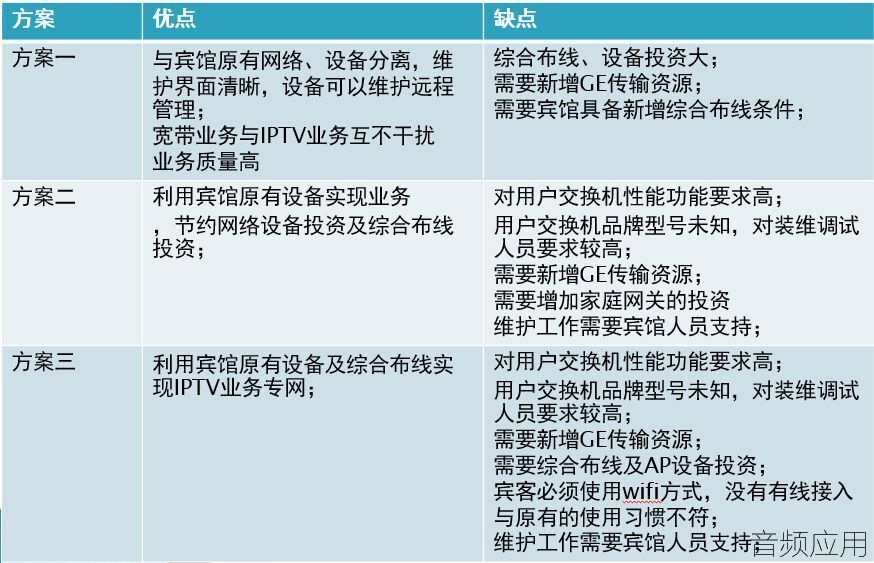

方案比较


! ?  M, @6 ?, B3 x4 i" B9 d在了解了上同5种方案后，他们各种优点与缺点有哪些，我们来看下。

* N0 s/ V$ T& e6 f7 Y
8 v  f* j  Y/ y
( E% ]: p2 ~9 \建议：

1、用户原有核心交换机支持千兆端口，接入交换机能够满足以下功能：
1 F% R+ K) H" p7 K% U% @8 }
" T. l1 l! p, {; [a、支持IGMPsnooping
0 s5 U7 A0 X# e+ D. a1 ~3 J! g
b、支持VLAN 划分

c、支持QoS优先级调度
1 K, \+ }$ t6 C0 g( r6 N6 b( y
% {# P7 O$ n* e5 G, C, L2 f% Zd、支持基于端口、VLAN的优先级标记



建议采用方案二，为用户新开通一条千兆IPTV专用链路，直接接入到用户核心交换机；
; @# q# k2 K0 Q1 F" K2 ~/ K1 a
划分IPTVVLAN与宽带VLAN，通过部署家庭网关实现IPTV与宽带业务同时承载，可以采用支持WIFI功能的家庭网关，同时为房间增加无线覆盖，提升宾馆网络服务能力。
) E+ M$ h& Z% P; q

! W$ N4 F; S" m: u) S. N


2、用户原有核心交换机不支持千兆端口;接入交换机能够满足以下功能：

8 ?. E4 [  ~3 Ta、支持IGMPsnooping

( f$ H- N5 S/ B' Q. ^b、支持VLAN 划分。

c、支持QoS优先级调度

, |. G% |* Q8 E6 L5 Td、支持基于端口、VLAN的优先级标
2 T2 m6 [% h5 P; c9 ?


  R2 @2 d9 Q6 t* D建议采用方案五，为用户提供一台千兆交换机，将原有宾馆专线调整为千兆链路，同时承载IPTV业务与宽带业务，千兆交换机同时连接宾馆路由器与各接入交换机，避免原有核心交换机存在带宽性能瓶颈；
. n! c+ g$ M4 a" |' Z/ j) B


划分IPTVVLAN与宽带VLAN，通过部署家庭网关实现IPTV与宽带业务同时承载，并且可以采用支持WIFI功能的家庭网关，同时为房间增加无线覆盖，提升宾馆网络服务能力。
