ASL集睿致远CS5218芯片解析：DP转HDMI/4K60的高性价比解决方案

13699759787

CS5218是集睿致远ASL推出的一款单端口HDMI/DVI电平转换器/中继器，主要用于DisplayPort（DP）转HDMI/DVI信号转换，支持3.0 Gbps的TMDS数据速率，兼容HDMI 1.4b，可输出3840×2160@30Hz或4096×2160@30Hz的4K分辨率，同时支持3D视频格式。其核心应用场景包括Type-C拓展坞、DP转HDMI适配器、PC主板及显卡设计等

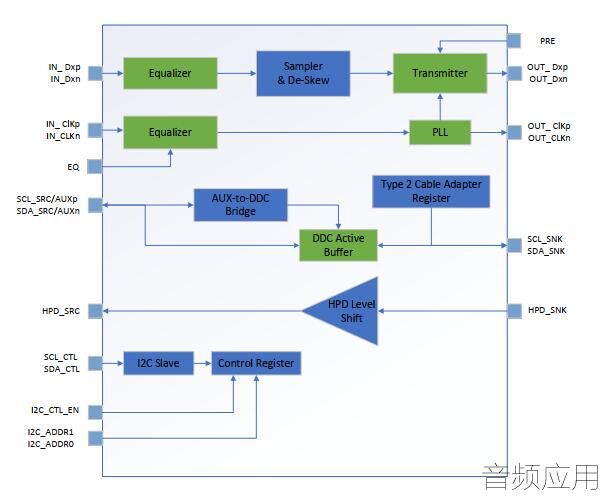

ASL集睿致远CS5218特性

抖动清除技术：内置PLL有效抑制输入信号的时钟和数据抖动，提升HDMI输出信号的合规性

自适应均衡器：可编程接收器均衡功能补偿PCB或连接器的信号损耗，增强长距离传输的稳定性

去偏斜设计：自动消除线对间和线内信号偏斜，确保同步性。

灵活配置：支持通过引脚设置或I2C总线控制，提供引脚模式和I2C模式的双重选择

电源管理：集成自动断电、静噪功能及内置1.2V LDO，降低整体方案功耗和BOM成本

ASL集睿致远CS5218技术参数

封装与电源：采用5×5mm QFN40封装，支持3.3V单电源供电，内置LDO进一步简化电源设计

环境适应性：工作温度范围为0°C至70°C，ESD防护达HBM 4 kV，适用于消费电子及工业场景

兼容性：支持DisplayPort双模标准（Type 2适配器），内置AUX到I2C桥接器，适配仅支持AUX通道的GPU。

ASL集睿致远CS5218应用场景

适配器与转接线：用于设计DP转HDMI的即插即用转接线，支持热插拔检测，适用于笔记本电脑、台式机外接显示器。

主板与显卡：内置于PC主板或独立显卡，直接驱动HDMI接口，简化外围电路设计

ASL集睿致远CS5218设计优势与市场定位

替代方案优势：CS5218与PS8402A引脚兼容（Pin-to-Pin），但成本更低。其内置LDO和简化外围电路设计可降低整体BOM成本约20%-30%

高集成度：无需外部晶振（CrystalFree技术），减少元件数量，提升设计紧凑性
