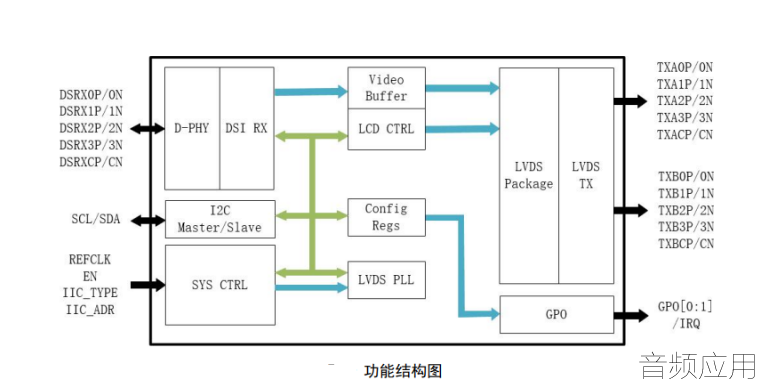

GM8775C 型DSI 转双通道 LVDS 发送器产品主要实现将MIPI DSI 转单/双通道 LVDS 功能，MIPI 支持 1/2/3/4 通道可选，最大支持 4Gbps 速率。LVDS 时钟频率最高154MHz，最大支持视频格式为 FULL HD（1920 x 1200）。; c3 k5 p% c4 r6 E% ^7 t, B3 P
( n. M$ h8 `) l产品特征 MIPI输入： 支持MIPI®D-PHY版本1.00.00和MIPI®DSI版本1.02.00；
% }& J( T8 i7 U支持1 ~ 4个数据通道，1个时钟通道；: I C$ e" N- m8 f* F6 ~7 z7 N0 A
支持ULPS(超低功率状态)；
+ ~/ S( S5 j' s$ |支持RGB 18/24/30/36bit封装像素格式；) a( z* M! L. s9 X, {
支持RGB565 16bit输入；
. ~0 d& t6 h; ^" k1 \DSI主机可以ESCAPE方式访问本机寄存器；
% o+ c& H! B) g1 }支持同步事件/同步脉冲模式；, [4 S+ g, P3 {% [1 w$ K- L
在V-blanking期间支持所有线路的低功耗模式输入；) x4 v$ M) G5 x0 `. W. f) F
支持Lane极性交换；" m/ I# G# t& I
支持连续时钟或非连续时钟。 LVDS输出： 支持18bit 24bit单双Port _LVDS输出；
& q0 e8 C) s7 E, D* e1 i6 v5 t支持最高1.08Gbps/lane(单时钟154M像素)；& G2 S" d* s2 {" r/ X9 |0 x# I
支持VESA和JEIDA模式；
4 I+ k5 L* q4 p! p' j5 O5 v可编程摆动/共模电压；* ^0 B: b7 A+ ?; b# F$ z( K

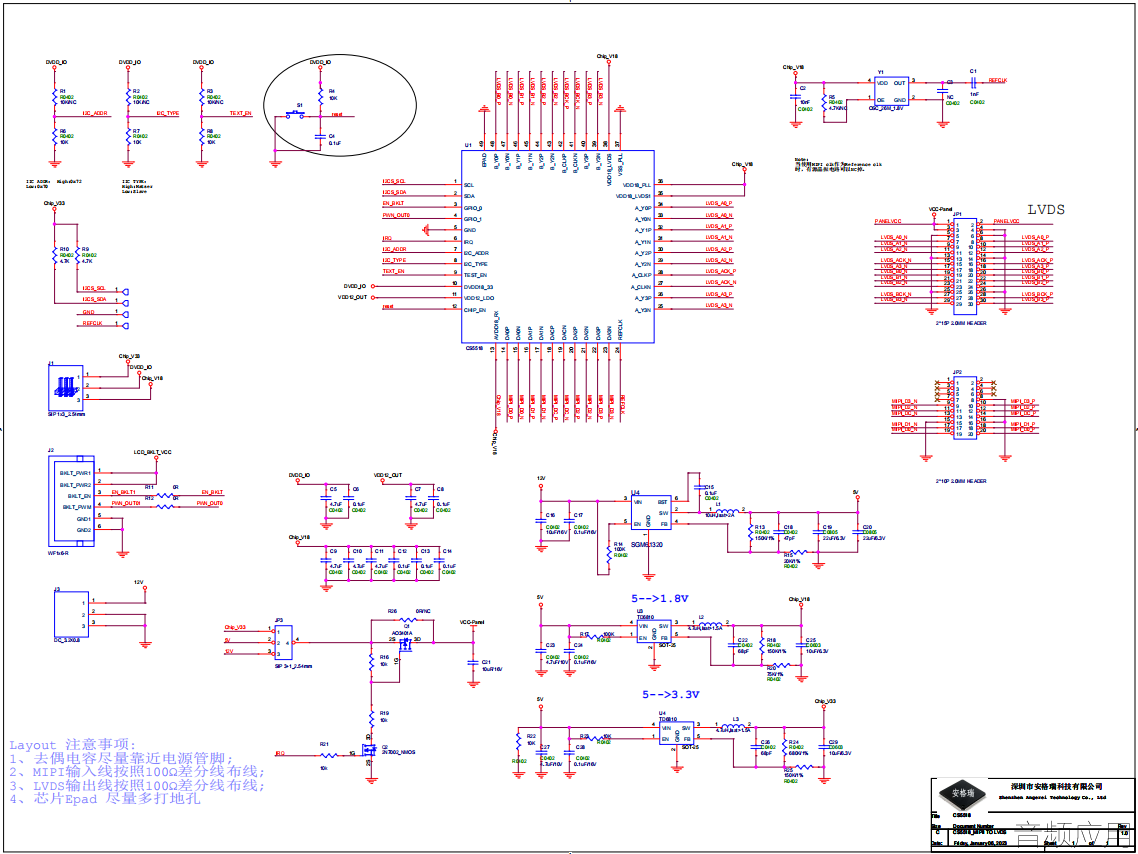

支持数据Lane顺序调整。 CS5518 pin to pin替代国腾GM8775C方案原理图 集睿致远ASL最近新推出的CS5518是一个MIPI DSI输入，LVDS输出转换芯片。可完全替代GM8775C，CS5518软件调试较GM8775C更简单，仅需执行exe生成工具，依显示屏参数修改选项即可 对比GM8775c，两者之间不管在参数特性，功能特性上，管脚配置，管脚定义、封装尺寸都是完全一致。所以CS5518在设计DSI 转双通道 LVDS 转换方案上面，是可以PIN TO PIN替代GM8775C的，且无需更改电路。
( L% g* F, W( {, s p |
