访问https://motu.com/en-us/products/gen5/ultralite-mk5/getting-started/下载最新版的 Mac 或 Windows Gen 5 安装器运行安装程序，并根据提示步骤操作访问 www.motu.com/register 注册 UltraLite-mk5，获取免费捆绑软件 。

% m& B2 f# \. g9 m" Y# @9 R4 d

6 j% E1 S5 M4 \9 X8 C- x- B( u3 D: Y, VUltralite MK5

前面板介绍

: ?0 j; C1 l  d' I! r; ?

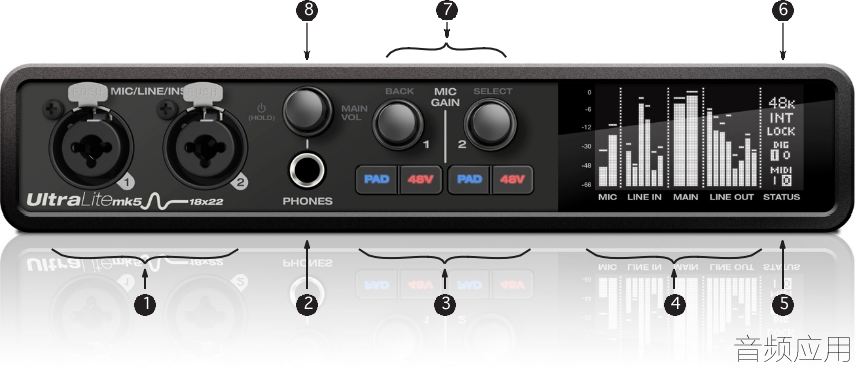

1 K0 N- t% g& ^1 `  z; V$ G1: 这些 Mic/Line/Inst 输入是XLR/TRS的复合接口，可以接入麦克风线或6.35mm接口线，平衡与非平衡线，吉他或线性的输入。使用图中（3）的位置的控制板块来调整每个麦克风输入单独的话放增益，乐器增益，48v幻象供电与可供选择的-20dB的Pad衰减。每个输入包含一个反相开关，可以在CueMix5 软件中控制。


9 x% J3 B6 j' `' A, O/ h& L- O& Y
2: Phones 接口允许带有6.35mm接口的耳机插入。使用其上方的旋钮进行音量控制。. 转动旋钮时可在显示屏看到即时反馈。
9 f* A; z9 w) @, d9 D1 m& [0 }


3: 每个复合输入口都有独立话放增益，48v幻象电源开关， 以及-20dB的衰减Pad开关。Precision Digital Gain™ 旋钮 提供 +74 dB 的话放增益量或乐器输入增益量。. 两种增益设置都独立保留，转动旋钮可在屏幕中查看增益调整。
: o: ^) l9 s* J


4: 显示屏的这一部分显示了所有模拟输入与输出的电平表。将旋钮往左转可以显示设备的设置信息。
% r3 _+ ^8 v: `" Q6 g- A
3 w6 S7 \( j8 }% c- f
8 `0 A4 ?3 ~5 J7 R, A
5: 这一部分的显示屏用以显示数字I/O状态 (光纤与 S/PDIF) 以及 MIDI 状态 (in and out)。
+ `, K* Y4 N& g1 U/ e% b3 C" {
- F/ T* ~8 V8 m- ?; E

, ^5 @5 W% B7 S+ B7 }! V6: 这一部分显示屏用以显示当下的采样率和时钟来源，例如 INT（内部时钟模式）。



7: 按下 Select 进入菜单. 转动 Select 翻阅菜单中选项. 再次按下可进入子菜单, 如果适用的情况下。如需选择当前的设置, 再次按下 Select. 按下 Back to 返回上一级菜单, 重复几次该操作可完全退出菜单。

$ O) K- {2 u& O7 t6 {2 w, Y+ ?
' s( E. [2 ~: c1 r5 a0 [* ]( K, s) n
: f# [! P% n- C2 K# N0 A  o6 T8: Power and Volume  用以控制耳机以及主输出音量。按下旋钮可以在耳机音量与主输出音量间进行切换。显示屏会提供视觉反馈。除了使用前面板外，这个功能也可以使用CueMix 5软件进行控制操作。CueMix 5 应用程序还允许您将额外的线路输出添加到主音量组，因此您可以使用此旋钮控制它们。

6 z5 [5 J  N% B
Ultralite MK5

$ N9 ?! W. q5 a( Z$ D% \后面板介绍
( Z2 o  R: H5 ~
1: UltraLite-mk5 可以作为一台 USB MIDI 接口, 支持通过USB连接 MIDI 设备至电脑，用以控制 MIDI 软件。这里使用的是标准 MIDI 线来连接 MIDI 设备. 将 UltraLite-mk5 的 MIDI OUT 端口连接到其他设备上的 MIDI IN 端口。相反，也可以将 UltraLite-mk5 的 MIDI IN 端口连接到其他设备上的 MIDI OUT 端口。


, w2 C- n3 }* ?  ~& V' D
2: LINE OUT 即 analog (‘Line’) outputs 为辅助工作室监听、环绕声监听、混音或任何其他所需目的地提供额外的模拟输出。这些连接器是平衡的接口（SLR），但它们也接受非平衡插头。它们是直流耦合的。可以从 CueMix 5 软件或您的主机音频软件控制音量。

0 h7 d2 N  @- j# g. U  T
9 f: ^' @# i( W% S! l% T
3:主输出 一对 Main Out 提供立体模拟输出给到主音箱（有源）或PA扬声器，或任何所需要听到声音的位置。音量控制可通过 CueMix5 app 或前面板的音量控制旋钮。
" G+ ]& p: P6 N# n! B( s: v
0 {% C. a1 Y% J1 Z" r$ w

1 J7 ?8 {& d; P. K4:配备了非常高质量的。24-Bit 192kHz 的转换器，这六个 line inputs 线性输入是平衡的TRS 6.35mm插口，但同时也能接受非平衡口的插入。可以将键盘或者其他线性模拟设备连接到这里。这些输入口都配备了 UltraLite-mk5 的 Precision Digital Gain™ 功能：数字增益并可以以1 dB 的增量将输入电平提升至最高 +20 dB，可通过 CueMix 5进行调整。每个输入都包括一个反相开关，可在 CueMix 5中找到。
* X" _  k0 `6 R* O* @& g, a$ D
3 G: D& Q+ Q# @2 [: H

  K3 D* G0 z7 \' K" ^8 y5: RCA S/PDIF 插口提供了 24-bit，最高96kHz采样率的立体声数字输入和输出。当连接信号源到输入时，需要确保时钟来源设置准确。

8 R  d7 H8 N7 T3 ^
) {' e6 M; @% }8 z! ^: v
6 P& ~! K2 h% A: k6: ADAT optical 光纤接口提供了 8 通道，24-bit ADAT 光学数字 I/O， 采样率 44.1 或 48 kHz ；或是 4 通道，采样率 88.2 或 96 kHz. 当采样率变更高时，通道会被停用。  或者它们可以用作立体声 TOSLink（光学 S/PDIF）连接器。
9 x4 L" V! @8 j* ^5 w1 n" s; t

# w5 s) j* Q; W0 h) o* O# Q
, ?7 T/ W5 g: R2 I2 r( S7:使用附带的USB-C-to-C 或USB-C-to-A 线通过此插口连接UltraLite-mk5到电脑。
* P" [/ _5 ]" P5 A* I

( H, c( Q" R. v$ J6 \. x: u+ m- l
) j' L. x* K: b1 p8: DC power 电源接口 可接受任何标准的15V，1A的正级电源 。
9 L, ?( B- i' p3 L
5 U2 |$ Q7 E0 @4 ^& B& u

, s2 X4 }* |9 f: m; E& }) ~
9 \  w' \5 v# S
+ n$ _% N1 @' z, IUltralite MK5连接电脑方法
' l, f1 x5 ?  [- d


使用原厂附赠的USB-C to C或 USB-C to A连接

$ K$ q6 Q+ `- b! O) q) m% g& S
/ {/ r+ _2 P, D1 K8 s+ Z
USB-C口的iOS设备连接（如：新款iPad）


+ F" k1 [, d% I% J$ ?$ y
使用原厂附件USB-C to C连接

3 J! g7 s" c" ~. x

# ^0 y2 S; F2 b( _1 VLightning口的iOS设备连接

8 S7 @+ a& V+ r) t% V- q

购买苹果的Lightning to USB3的相机转换器

0 G, f5 W0 G2 m, L% m4 t使用USB-C to A按下图方式连接

1 q% u: d5 k1 G; |9 w  e" D" U- ]常用设备连接图
