联阳IT6561是一款带嵌入式MCU的单芯片4通道显示端口到HDMI转换器芯片。IT6561结合DisplayPort接收机、HDMI发射机，通过转换功能支持DisplayPort输入和HDMI输出。

% M8 V2 i6 N+ F9 y( x6 D8 V

CapstoneCS5218也是是一款高性能单片机显示端口到HDMI转换器。CS5218内置DisplayPort接收器完全兼容DisplayPort 1.1a和HDCP 1.4规格。采用2线HBR（高比特率）配置，DP支持高达CEA分辨率的CEA分辨率120Hz时为1080P或者4Kx2K@30Hz。此DisplayPort接收器还支持辅助信道上的MCC。

综上可见CS5218是可以完全兼容替代IT6561,且CS5218采用嵌入式单片机和Flash，通过ISP接口或DP-AUX通道编程非常方便。客户不需要外置Flash和MCU，可以节省BOM成本和板卡尺寸。CS5218内置3.3V至1.8V/1.2V电源稳压器，可选择使用单个3.3V电源进行PCB设计，客户无需外部电源调节器，节省BOM成本和板尺寸。下面我们详细讲述CS5218与IT6561特性参数：

IT6561参数特性：

特点（HDMI发射机）

3 D$ o; Y6 q' }+ q- P

·单通道HDMI发射机

+ O( X9 i4 C9 _8 D! B3 c

·符合HDMI 1.4b、HDCP 1.4和DVI 1.0规范

8 t  L' {( J' K, q% y+ q2 k6 [

·支持高达3.0Gbps的链路速度（300MHz的链路时钟速率）

/ s; |. S; ^( T! W7 q$ n1 t

·支持8通道，未压缩LPCM I2S音频，采样率32~192 kHz，采样大小16~24位

·支持色域元数据包

·软件可编程，自动校准的TMDS源端接提供最佳的源信号质量

·软件可编程HDMI输出电流，使用户能够优化固定电缆系统或具有预定义电缆长度的系统的性能

·集成预编程HDCP键

2 q" E7 Q$ {* F+ W4 Q+ [1 O3 L

·纯硬件HDCP引擎提高了HDCP操作的健壮性和安全性

, o+ y" [- i, I" ?

·通过热插拔检测和接收器端接检测监控检测

·嵌入式全功能模式发生器

·智能可编程电源管理

CS5218参数特性：

1 I6 V  J" Q) o: s; K! C

符合高达3.0Gbps的HDMI 1.4b规格

7 M" g' x$ ~6 V7 m$ F/ V; Y9 ?5 L

通过HDMI支持4K x 2K和3D视频格式

可进行水平移动的交流联轴器

可重复使用的直流耦合

用于补偿PCB和/或连接器损耗的可编程接收器均衡

抖动清洗锁相环，以实现最佳合规性

优越的对内和对间去偏

内置DDC有源缓冲边带信号

. q+ ]2 G+ o# t. c

可编程过渡调制差分信号输出预加重

7 I( [/ ?5 q4 L! p& Q" T4 [

自动断电管理

0 y' w* e+ x. z5 u  O% w) Q

自动静噪故障安全和电源管理

I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器

内置AUX到I2C桥接器，支持仅AUX的GPU

低功耗

引脚控制模式或I2C控制模式的灵活性

HDMI数字输入

HDMI 1.4b兼容

: u& F8 u- q& q, }" M6 @: w

内置高性能自适应均衡器

- E, f% k0 a, I. z+ z9 W

支持热插拔检测

HDMI数字输出

HDMI 1.4b兼容

. `1 q7 d" W# U) |" O- M/ R8 \1 n

每个通道的最大数据速率高达3-Gbps

) I5 G( x8 ?9 ?

支持高达3840 x2160@30Hz 或者4096x2160@30Hz

6 y7 W6 {. B) |/ P

5x5mm QFN40  RoHS 兼容无铅封装

0° 至70°C工作温度范围

4 @, c# e% L5 Y5 B1 G; T

ESD: HBM 4 kV

# e, G3 L/ \# B& X/ K) G6 I& y- J) e

电力与技术

+ b* G( @  q8 r

单个3.3V电源

内置1.2V LDO，节省整体方案BOM成本

& S2 T. {0 i# V% ?7 f6 s

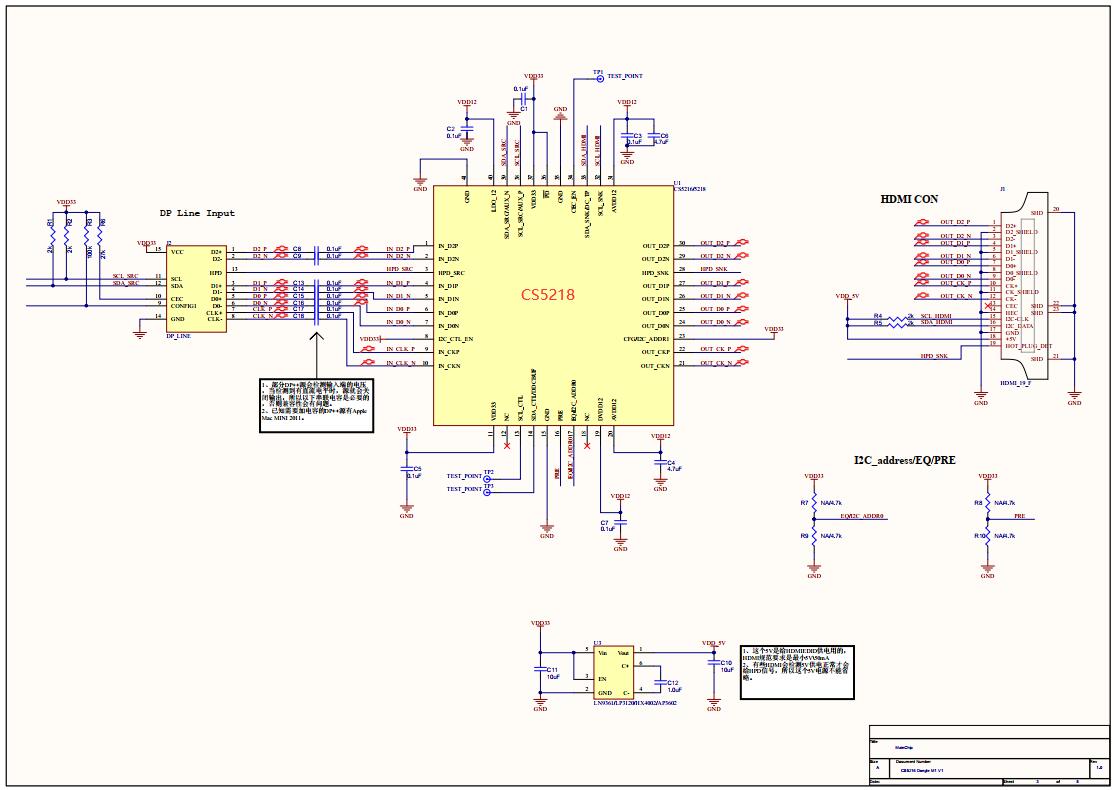

CS5218替代IT6561设计DP转HDMI转换方案电路原理图如下所示：

+ ?! m5 a) Y) }2 X" i

% P6 r$ q' ?* A4 Y' C8 R

CS5218替代IT6561设计DP转HDMI转换方案PCB板如下所示：

% n& W% @' O1 H; a2 x8 y+ ~

CS5218除了用在设计DP转HDMI转换器或者DP转HDMI转接线产品外，还主要用在TYPEC拓展坞或者TYPEC扩展底座等产品上面。

综上可见:不管在功能方面还是在参数特性上，CS5218都是可以完全替代兼容IT6561，且CS5218芯片成本较低，整体方案性价比IT6561更具有优势。

​
