CS5265替代兼容CH7211|CS5265芯片|TYPEC转HDMI2.0音视频数据转换芯片

TEL13699758578

龙迅Chrontel的CH7211是一款Type-C转HDMI2.0半导体设备，可通过USB Type-C连接器将DisplayPort信号转换为HDMI/DVI。这款创新的基于USB Type-C的Display Port接收机带有集成HDMI发射机，专为USB Type-C到HDMI转换器、适配器和对接设备而设计。通过CH7211的先进的解码/编码算法，输入Display Port高速序列化多媒体数据可无缝转换为HDMI/DVI输出。

CH7211的DP/eDP接收器符合DisplayPort规范1.3和嵌入式DisplayPort（eDP）规范版本1.4。具有先进的DisplayPort信号检测和通道交换/辅助功能极性反转逻辑，CH7211支持USB type-c电缆插头方向开关。该设备集成了内部HDCP密钥，支持HDCP 2.2规范。在设备的接收器块中，支持四个DisplayPort主链路输入，数据速率为1.62Gbps、2.7Gbps或5.4Gbps，并将输入信号转换为HDMI输出，最高可达4Kx2k@60Hz。

Capstone 在2021年新推出的一款TYPEC转HDMI2.0音视频数据转换芯片CS5265，CS5265可以完全替代兼容CH7211特别是用在设计USB TYPEC转HDMI2.0单转方案中，假若需要设计带PD快充的Type-C多功能拓展坞则可以用CS5267兼容替代CH7211。CS5265是一款Type-C/DP1.4至HDMI2.0b转换芯片，设计用于将USB type c源/DP1.4源连接至HDMI2.0b转换器。CS5265集成了DP1.4协议接收机和HDMI2.0b发射机。

CS5265支持四个DisplayPort主链路输入，数据速率为1.62Gbps、2.7Gbps或5.4Gbps，并将输入信号转换为HDMI输出，最高可达4Kx2k@60Hz. 利用USB电源传输控制逻辑，用于USB设备的USB公告牌模块识别和显示端口的唯一源/接收器“链接训练”例程，CS5265能够在初始化过程完成时立即将视频显示显示显示到HDMI/DVI TV/监视器。

CS5265还支持来自DP Rx或SPDIF端口的8通道音频输入，以及来自HDMI Tx的输出，采样率高达192 KHz。可用的音频带宽取决于像素时钟频率、视频格式定时，以及是否需要内容保护重新同步。通过复杂的MCU和嵌入式EEPROM，CS5265支持自动引导和EDID缓冲区。利用从嵌入式EEPROM自动加载的固件，CS5265可以支持DP输入检测、HDMI连接检测和确定进入自动节能模式。pe

综上所述：CH7211与CS5265基本的功能特性是一致的，甚至一些输入输出的数据格式也基本一致。

1.下面详细讲述CH7211与CS5265的详细参数差异：

CS7211参数特性：

符合USB Type C标准上的DisplayPort备用模式

符合DisplayPort规范1.3版和嵌入式DisplayPort（eDP）规范1.4版

以1.62Gbps、2.7Gbps（HBR）或5.4Gbps（HBR2）链路速率支持多达4条主链路

支持汽车DP输入信号检测和车道交换，以符合USB C型电缆插头方向开关

支持的DP\U BR信令模式

支持用于补偿输入信号衰减的可编程DisplayPort接收器均衡

支持扩频时钟（去扩频）以降低EMI

支持快速和全链接培训

支持eDP身份验证：可选加扰种子重置和可选成帧

HDMI发射机符合HDMI规范2.0版和DVI规范1.0版

HDMI发射机支持高达6.0Gbps的数据速率进行视频定时4Kx2K@60Hz

支持HDMI 3D双视图和3D音频

支持高动态范围（HDR）显示

YCC 4:4:4/4:2:2到YCC 4:2:2/4:2:0，仅支持Y轴（灰色显示）转换

CS5265参数特性：

HDCP引擎符合HDCP 2.2规范，带有内部HDCP键

支持HDCP 2.2中继器

集成有源DDC缓冲区和相关控制寄存器

HDMI DDC上支持的SCDC

支持IIC-over-AUX事务

支持AUX上的CEC隧道

USB C型电缆插头方向开关支持AUX CH极性反转

支持输出驱动器的可编程预加重

支持2个符合USB Type-C电缆和连接器规范修订版1.3的USB Type-C端口。

符合USB电源传输规范版本3.0，版本1.1，在每个USB Type-C端口上集成USB电源传输BMC收发器

用于USB TYPE-C的集成Ra、Rd和Rp

片内音频解码器，支持从DP Rx输入8通道音频，从HDMI Tx输出，采样率高达192KHz

支持SPDIF/IIS输入，音频采样率高达192KHz

处理控制逻辑的嵌入式MCU

集成全速USB广告牌模块

支持USB 2.0物理层，内部交换机用于数据/文件传输

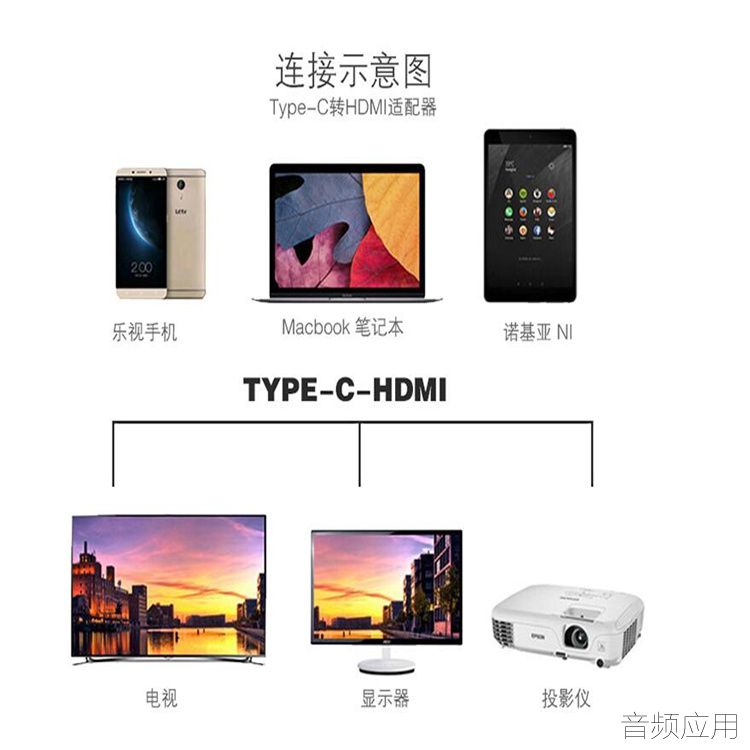

CS5265设计替代CH7211设计USB Type-C转HDMI2.0单转方案应用：

2.CH7211与CS5265管脚配置对比

CH7211管脚配置：

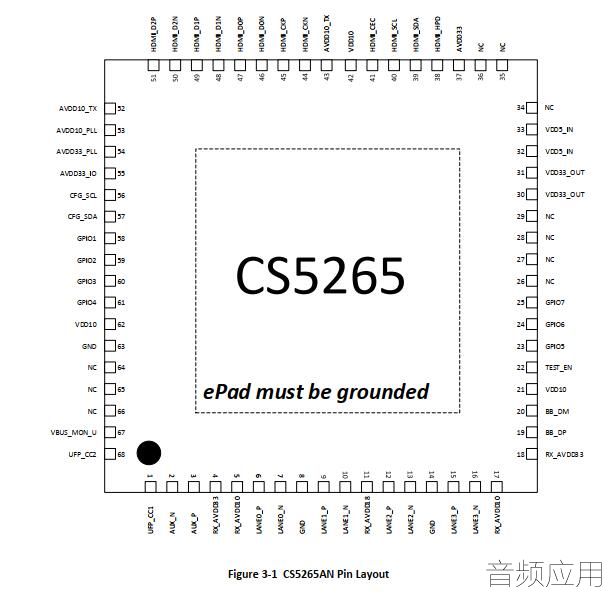

CS5265管脚配置：

3.CH7211与CS5265设计系统Type-C转HDMI2.0单转系统框图对比如下：

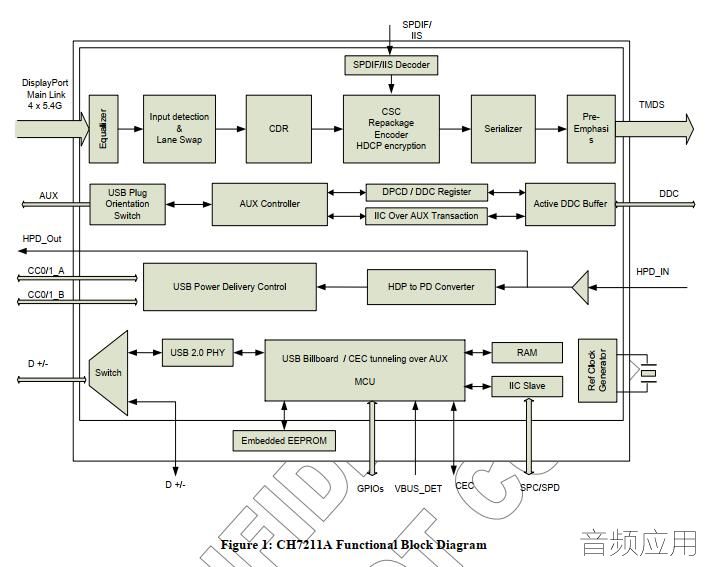

CH7211设计USB TYPEC转HDMI2.0单转音视频数据转换结构框图如下：

CS5265设计USB TYPEC转HDMI2.0单芯片转换结构方框图：

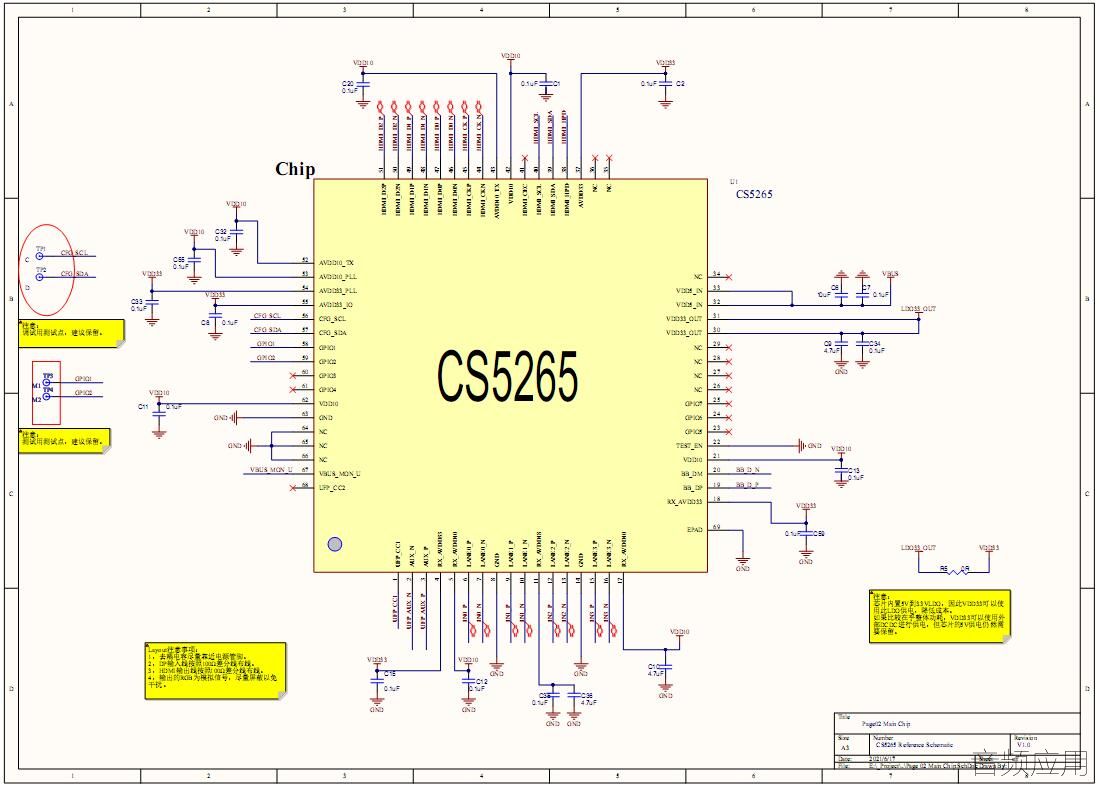

4.CS5265设计替代CH7211设计USB Type-C转HDMI2.0单转电路图参考：

综上所现：

CS5265和CH7211管脚封装不同，但是CS5265内置晶振，无需外部晶体，嵌入式MCU、SPI-flash 和嵌入式EDID 设计结构简单，外围电路元器件较少，整体方案BOM成本较低性价比较高。
