网红爆款迷你话放“高配版”爆破问世，sE DM2可调节阻抗迷你话放全详解

& ?( H1 }8 e2 {8 e8 U; C3 b, M
2018年末，sE高调发布旗下专为被动式麦克风设计的迷你话放产品DM1，并迅速凭借其出色的音质、干净利落的声音风格、超高性价比、稳定的信号增益表现，以及精巧别致的工业设计赢得了各类使用者的一致好评！只需要一个能够提供48V供电的声卡，加上DM1，就可以推动绝大多数的被动式（常见为动圈和铝带）麦克风，并且还能极大提升低端入门声卡音质。这样的“神器”谁不喜欢呢？

" J' }- C  S% x' z: N
网红爆款迷你话放DM1


& X2 }; M- }: }1 {/ x
  ]" f6 H. o8 s0 s) }当然，DM1也有使用局限，比如增益只能固定提供28dB不能衰减增益量，再比如负载阻抗固定1kΩ不可调。毕竟相对于它的价格，DM1已经提供了远超它价值的声音性能表现，并且对于绝大多数使用环境，它缺少的这些功能确实太“专业”了。特别是输入源阻抗多级调节这个功能，咱们绝大多数一般录音用户根本就没机会用到，甚至都可能没有听说过吧（切换匹配乐器输入的阻抗级别除外）。但sE作为近年来迅速成长并收获国内外一致好评，还顺带抄回一个TEC大奖的优质厂牌，必然不会满足于DM1带来的成功。于是！我们就有了今天这款“红炮仗”的进阶版本——“TNT蓝炮仗”，DM2！

* U5 z! F% S. {$ {& ZDM2和DM1有哪些不同

DM2和DM1的产品正面外观对比

, M: I0 _! I# E

DM2作为DM1的进阶版本，大家最关心的一定是DM2和DM1之间有什么性能、外观和功能的区别，“进阶”出来的这些部分对我们有什么实际意义。下面我们首先聊一下这个问题。
- ?$ d5 ?$ W6 p4 D3 u; K$ o
8 R3 Y6 g  M. g) ]参数对比
6 T" p/ S/ Y( Z- j3 f4 ^+ Z
DM1

技术参数
, m( w- P1 I/ m% {
3 S0 Q; ^, v+ F频响范围: 10 Hz - 120,000 Hz (-0.3 dB)
3 t- A' Y" Y3 z  R( q) ^
增益量: 28 dB (负载1kOhms)
! W7 ]: n: f0 M9 Q& h+ w2 G# q6 z* e6 D
& v4 Y; M4 J7 Z, x$ u最大输出电平 (0.5% THD): 8.3 dBV (2.6 V)
- |0 k7 y" c9 u. a
( A! ]4 ^' b& U* `0 `7 [输出噪声电平: 9 μV (JIS-A)

供电需求: 48V幻象供电

  w5 B. I+ D) H4 q* ?电气阻抗: 135 Ohms
! F* d3 i/ g0 @
8 Y; M- }( k" H/ N5 _2 v8 u1 \推荐负载阻抗: >1k Ohms

电流: 3.0 mA
! Y# P( E" R6 [2 j' `4 w
接口类型: 3针XLR公/母

! S6 L- b( U8 v尺寸: 直径: 19 mm (0.75 in.) 长度: 95.5 mm (3.76 in.)

+ ^+ D& J& F, E! w) i0 N  Y重量: 80 g (2.82 oz.)
2 O7 o/ S5 y# u: s
7 _  R! h. B5 V5 T) {4 qDM2

技术参数

+ o) C& @8 r$ g# v& u8 v频响范围: 10 Hz - 120,000 Hz (-0.3 dB)

6 y) w) C" i  H- f4 ~增益量: 15 / 30 dB
3 a& v  v* |# M
最大输出电平 (0.5% THD): 9.5 dBV (3 V)
8 z- F+ p9 M0 S5 ]( o6 ?) P# T
3 X) o+ c( K$ Q& c" y# B输出噪声电平: 1 μV @ 15 dB / 6.6 μV @ 30 dB

供电需求: 48V幻象供电
- Y7 y0 m& E0 M1 z+ T+ Z2 V" j2 \
电气阻抗: 135 Ohms
7 z0 a" W! g; p' [
推荐负载阻抗: >1k Ohms

" x  ?4 V. A! O' v+ P% P6 g电流: 3.1 mA
4 y( _/ @1 `" N& `  U
+ r2 ]& u( f5 N3 C接口类型: 3针XLR公/母
* A$ L) }# u' k  F
' T& y. j& ~$ Q( p2 a. i) t4 d尺寸: 直径: 19 mm (0.75 in.) 长度: 95.5 mm (3.76 in.)

" B  \5 f2 W  e! ~- D  p% z. b, l2 I重量: 80 g (2.82 oz.)
0 m- K, d6 d& ^3 H
从参数看，DM2不仅拥有更高的增益量，更多的功能选项，甚至噪声水平也降低不少。
; i1 J+ L+ c* f. Q) K  S: N9 w! D  `
2 o% O8 J1 V9 H+ ~外观对比

$ o6 N& C& [. I: \8 ^. z& [没什么好说的。

/ L' C( l+ {7 e% ^' G# X3 U
7 Z2 |$ \8 U- O8 m- \
2 S: A' D2 }3 U0 m% T$ ?) ?: x颜色：DM2是蓝色，DM1是红色；

/ h! P% K9 h: I% |5 ^8 \# C印刷产品代号：DM2是T.N.T，DM1是DYNAMITE；（两者都是不同种类的炸药名称）
/ {  N/ v+ l# w
# Q7 b+ `# J5 {1 l3 W4 c旋钮部分：DM2有两个调节旋钮，DM1没有调节旋钮。
2 D! }& G4 Y3 f4 F$ _: y* z

功能对比
- R  Q1 P; K7 B* R5 S8 n
DM2相比DM1增加了一个旋钮和一个拨档开关，分别用于调节负载阻抗和控制增益量。关于这两个功能的详细说明请看后文。
/ M! e* P2 @6 r6 ]& m$ t  ?
+ }2 `( d% a1 M: g/ X1 ADM2的包装和外观
/ p" S; o" G  p
$ I/ C$ x$ z+ H7 [! @在进入DM2新功能讲解之前，我们先来看一下它的包装附件和外观部分。
: I3 B4 C( K+ s

DM2包装内全家福
0 U% }! l! ?% p. N; z+ Q: W
包含经典的雷管造型外包装
' w- [; b. n5 ?4 n+ k
说明书、贴纸

DM2产品本体

' `0 x2 A" j3 s1 v1 U, N以及一个用于调节旋钮和拨档开关的小螺丝刀



经典雷管造型仍然保留DM1包装的引信造型

不过表面的红色变成蓝色

- ]; k; I1 _& F' P2 V并且表面材质变为表面植绒
2 Z# F9 `9 L0 e5 p& v. {
2 D( M$ m, x; O

9861130

另一个与DM1不同的是
3 \1 g+ a/ }% X' W  W# w
% g- B+ ^4 m( ]DM2附带了调节用的小螺丝刀
+ H6 |3 \) F1 j5 p9 F
9 I  b: d! g2 w5 s1 s. T7 q; e
  r% D% S: F& j+ |' w# J; T: H
' b7 }+ `# U, W& P: P; V* B, v产品本体的外观上

除颜色外DM2和DM1几乎完全一致
6 p4 y5 i9 x/ J( i

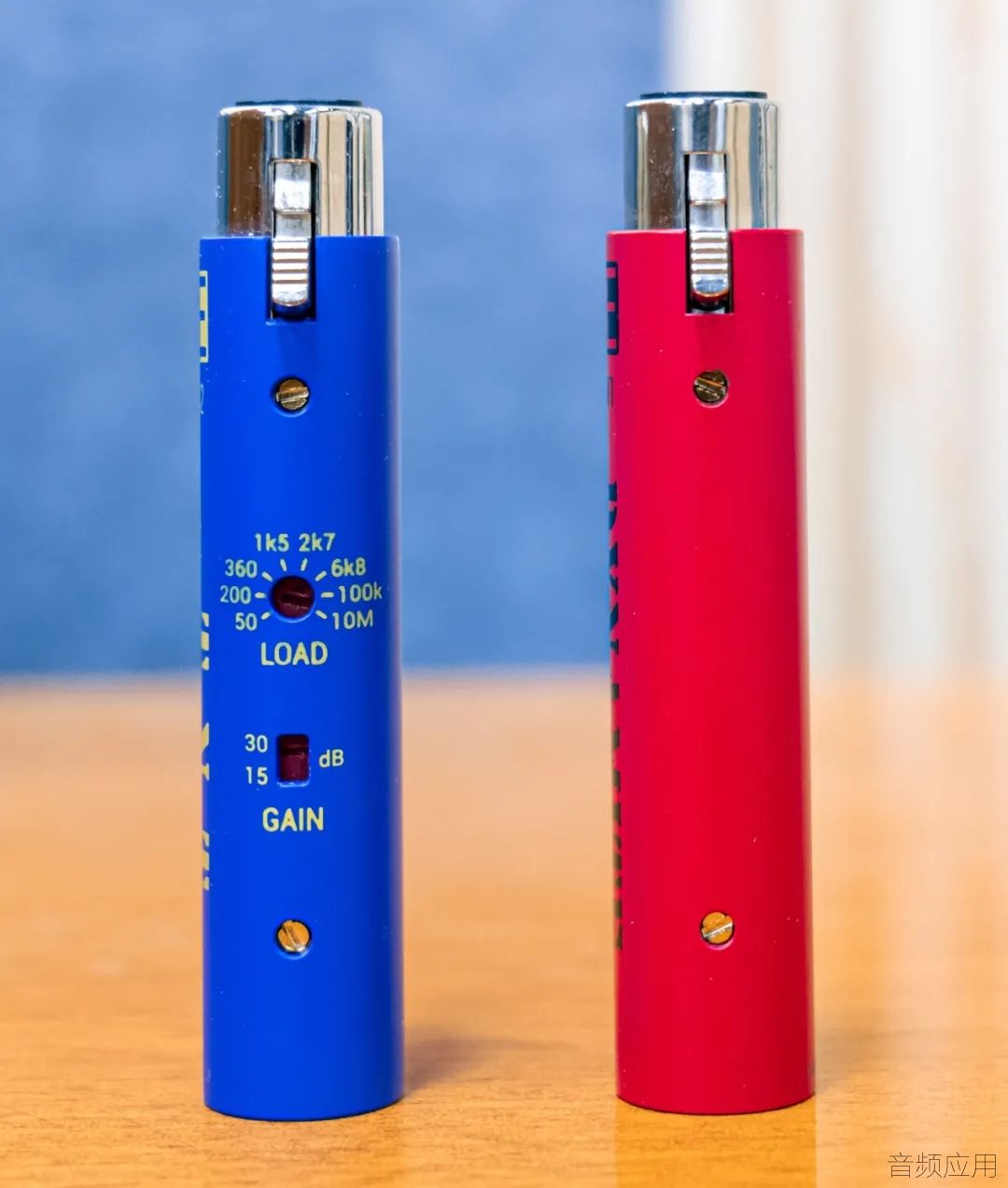

- C9 C/ w! G8 l* g8 j4 K区别仅是背面多出的功能调节部分
3 f2 K: c/ Z4 p' j/ x* u( T
4 S0 z; J! D' _" y! W

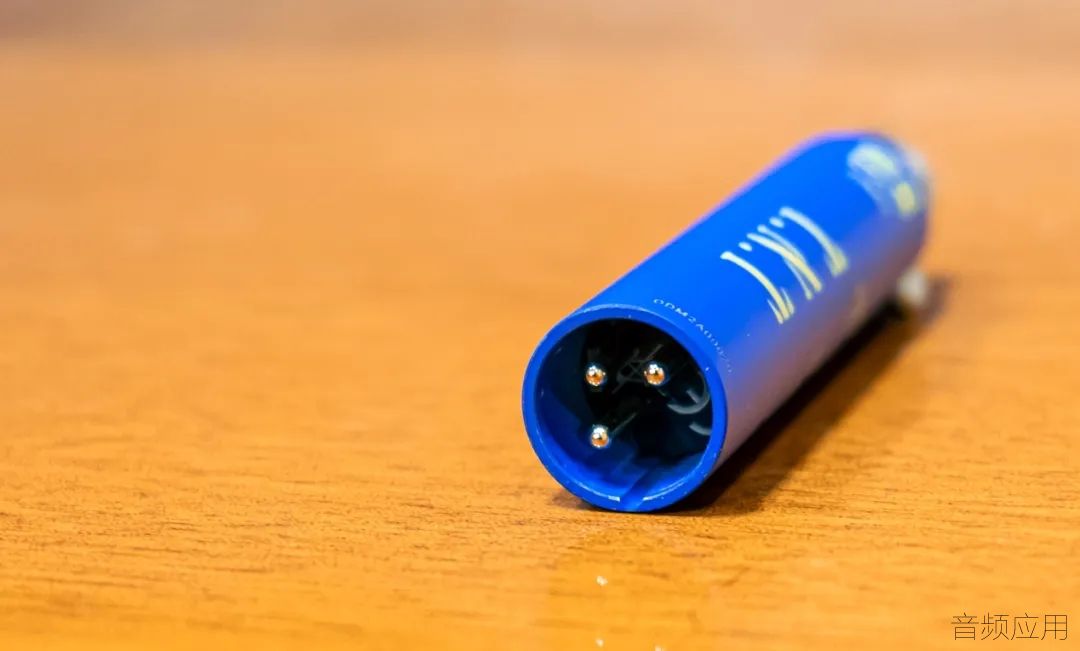

: B; f5 M+ d# G; b% X; RDM2接口部分仍然使用和DM1相同的镀金接口
: E+ K) W; T: S1 n# K/ B
品质还不错
4 Q( i; J# t- G- ^! N) f* n
) E$ B1 m8 d9 ^) c. A5 y7 E% j
DM2的漆面材质工艺和DM1相同
; I2 d) v6 p* {5 K1 Q2 c$ P7 V
9 |2 l7 _7 B" z  N' y2 C" |质感很棒

) h+ y1 S8 B- yDM2的使用方式
6 R% A: ^0 J4 \; T# N

DM2直连麦克风的连接方式

0 X9 ]/ Q/ I. Q7 o1 j和DM1一样，DM2迷你话放仍然需要来自声卡的48V幻象供电来为放大器提供能源。所以DM2仍然无法使用在需要供电的电容麦克风上。不过电容麦克风普遍灵敏度都很高，确实没有使用额外放大器的需求。所以DM系列迷你话放的设计初衷就是为了解决被动式麦克风（主要是动圈麦克风和被动式铝带麦克风）灵敏度过低，一般声卡自带话放不能正常推动的问题。
. i+ W9 U+ d8 M. Q2 H( m) }1 o' C
0 n5 G) M7 t8 _7 u5 O! D# u9 h
6 t/ w0 [% X2 {$ x$ K. x
基于这一点，DM2的连接方式就比较清楚了。
' i3 v+ u" ^5 F% [& F2 T
直接连接在麦克风后面，然后再使用信号线与声卡话放连接（官方推荐，理论上对信号损失最小）；
3 Z( E) \, X6 u, r9 N) n
麦克风使用信号线连接DM2，然后将DM2连接在声卡话放的接口上；
6 N3 @* i9 z' D' z+ O
使用两条信号线，分别连接麦克风和DM2，以及DM2和声卡话放。

这三种连接方式都可以正常工作，根据实际情况选最适合的方法就行。但是一定要记住，不论任何连接方式，都一定要打开声卡的48V幻象供电开关！
5 ?: N. j: x- S* Y+ j4 S: f
9 u& y" y* w5 v( P3 u0 e6 H
DM2直接连接声卡话放的连接方式
# S4 N3 t( N+ N$ Q2 O
; L. D$ y/ c: j* s7 H/ g4 x  |& g
& x2 l6 f: l0 x( F! p$ Z
DM2的功能详解
; ~. F  V6 q4 P) \4 Y% n

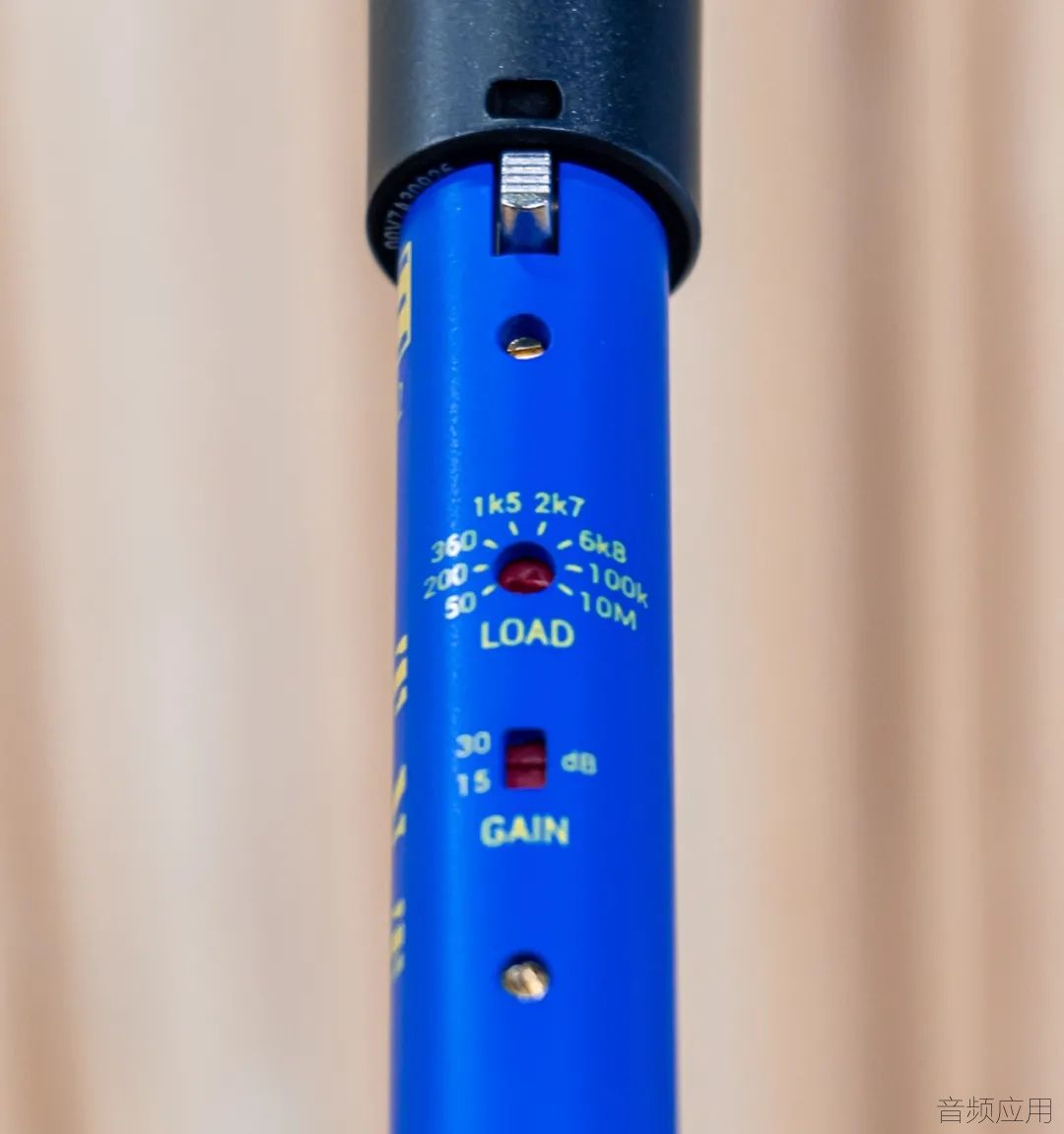

DM2的功能调节部分
  S" g( t" k- e- V1 U* W6 O
, \: c: I3 p/ _6 ]: r
  e4 @: i7 {) i1 y
1 ]/ r1 y4 S2 b% c4 `! h负载阻抗调节功能

相信大家最关心的就是DM2相对DM1最明显的功能升级——负载阻抗调节功能。这个功能有什么用？怎么用？下面我们就来聊一下。
5 G& m# V! ~# C0 h8 u* J+ l
首先需要说明的是，这里对于阻抗相关内容的说明将不会展开如电阻、电抗如何计算，高频信号的阻抗匹配，电压和电流驱动电路的区别等等特别深入的理论问题。我们将使用容易理解并能够应用到麦克风实际使用环境中的图文方式，来聊这个话题并提供这个功能的使用建议。
, o% [& `* s* h  j8 M; j6 V

在麦克风和话放这个电路环境下

0 ?$ G! G3 S( [阻抗关系和水管以及阀门的关系非常类似

我们都知道麦克风是基于电压驱动的电路，它的信号传输方式就和水流非常类似。我们想象一下麦克风和信号是上图中左半部分的水管，DM2的负载阻抗就是中间的阀门，实际通过DM2之后的声音信号就是右边管道里面的水流。
3 a. X- u0 v  q

4 A& O; ]1 Z! ~" t2 m$ f2 r& S
负载阻抗越大，就相当于阀门的开合值越大，也就是阀门打的越开。
2 k- v7 L6 w  v2 e) E; i


放在水流上，阀门开的越大，自然从左边到右边水流的阻力就越小，水流通过阀门的流量也就越大。



" H& [8 X% b! R; k+ o放在麦克风输出到DM2或者任何一个话放的环境下，负载阻抗越大，能通过的信号量越大，信号通过时“阻力”越小。也就是说可以让具有更大输出阻抗的信号源的信号，能够更加“完整”地通过。
* }6 o3 C% A4 M" U2 G6 p
" C. K9 f6 O- C$ D5 \6 U& P

9861130

在话放增益设置不变且正常设置下声音一切正常时，下面我们分析两种情况：
  z8 _4 |  D4 ^* u( F% y4 z  C

; k2 U# J# W5 F7 s
0 V* Q) e1 b9 Y. O, {5 t% {A. 麦克风的输出阻抗小于DM2或其他话放的负载阻抗时
! A9 [+ H# G. f7 u


" }) @6 v8 K/ \3 j0 H8 o假设我们使用的一只麦克风输出阻抗为300Ω，此时将DM2的负载阻抗调节到50Ω时，会表现为，麦克风音量急剧降低，几乎听不到声音，并且低频和中低频信号全部损失，只能听到非常小的中高频和高频信号。
1 ]. I1 p, @2 c


& E& I9 p  B8 y1 hB. 麦克风的输出阻抗大于DM2或其他话放的负载阻抗时



1 [) A. }0 A( k" }仍然假设我们使用同一只输出阻抗为300Ω的麦克风，此时将DM2的负载阻抗调节到200Ω，你会发现音量变大了一些，更多的低频信号开始出现，但声音远没有达到正常水平。再将DM2的负载阻抗调节到360Ω时，麦克风音量又会大一点，低频信号和中低频信号更加完整了，但声音仍然不是正常状态。
$ B$ i2 K; @7 Z: X
3 k5 ?( o; ^; D( F" [

* O" u& v4 E0 u1 N) ?到这里是不是很奇怪，明明DM2此时的负载阻抗已经是360Ω，大于麦克风的300Ω，为什么声音还是不正常呢？这就涉及到比较复杂的信号理论了，我们在这里不做展开计算和叙述，只放出结论。我们需要的麦克风信号是电压信号，并且需要尽可能保证信号的完整性。所以我们需要话放端的负载阻抗尽可能大，以确保麦克风的电压信号能完整通过话放输入端流入输出端。所以，较为理想的麦克风的输出阻抗和话放的负载阻抗大小比例为1：10。也就是说，300Ω输出阻抗的麦克风需要的话放负载阻抗为3kΩ。但我们通常不能保证千千万万不同品牌和型号的设备一起使用时阻抗一定是1：10的比例，那么取一个接近的范围也是可以的。
( A: R: f0 a. b6 r
3 ]: e( J5 w  Q* e; G/ E

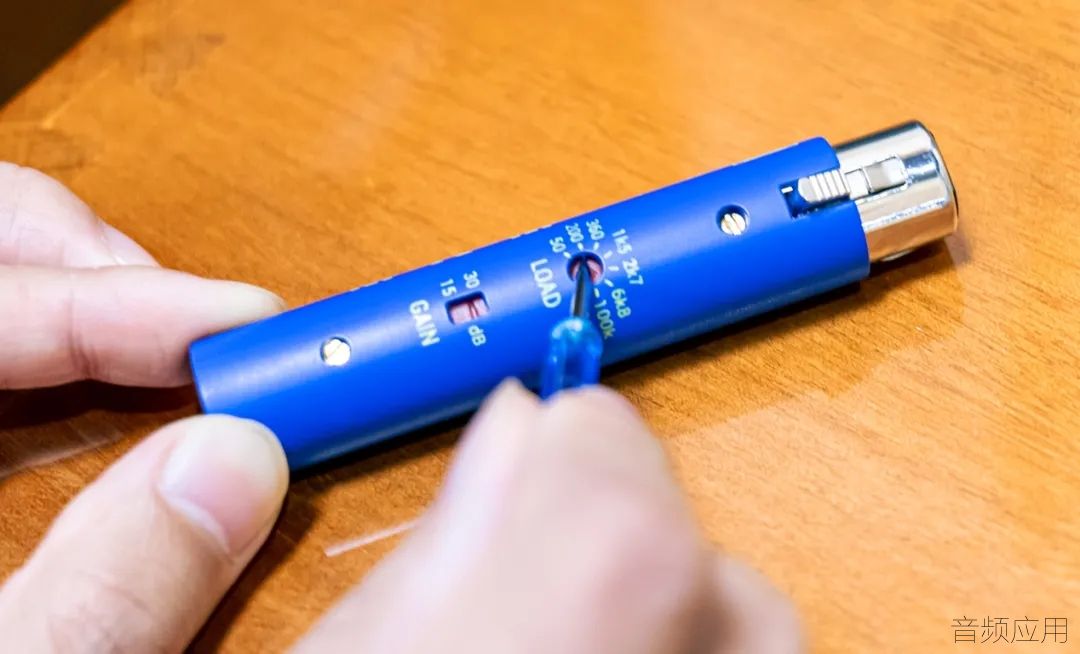

/ w+ L& j4 _% C7 H' F1 s4 F% F& B可以用随DM2附带的小螺丝刀调节负载阻抗

还是用300Ω输出阻抗的麦克风和DM2举例，我们可以看到DM2的负载阻抗调节里没有3kΩ的选项，那么我们选择2k7Ω的负载阻抗也是合理的。



注意！我们这里提到的涉及话放输入端的阻抗是负载阻抗，不是输入阻抗！这是完全不同的两个概念，请一定不要混淆。
% O2 E( B, d+ E# T$ S- l9 h. A# l  `3 o

DM2负载阻抗调节功能的实际应用

7 [; D1 n  v6 ]. V经过我们对阻抗定义上的简单了解，下面就可以得出DM2迷你话放负载阻抗调节功能如何应用到实际使用中。
9 K/ K8 M' C/ Y* A9 q3 }
' T- K, y( R8 c  a第一种应用：
- D& }. T3 i7 |
. X- y, `! U5 a5 V5 K5 S匹配不同型号麦克风的输出阻抗
3 }8 W" O6 H  U: ^, T8 R+ ]
  Y8 Z3 w: ?! F. Y
- l' K; w& Q1 C8 u6 A+ R  G
0 z# ]$ n# n9 V& V: H+ F8 g这种应用方式就是阻抗调节功能最原本的应用方式。前面已经提到，话放负载阻抗值应当是麦克风输出阻抗值的十倍左右。只有在适当的阻抗值匹配状态下，麦克风的电压信号才能完整传输。
) x  E( D  \2 G: i- t


如果麦克风的输出阻抗和话放的负载阻抗不匹配，特别是话放负载阻抗小于麦克风输出阻抗的情况下，即使话放增益足够将信号推动至合适音量，也会损失掉非常多声音原本的信息，特别是对声音信号频段产生严重影响。这就是我们通常所说的“推得动不等于推得好”，也是我们在使用一些品质不太好的声卡时（通常这类声卡话放部分的负载阻抗设计比较低，来确保不太出色的运放和AD芯片输入电压不至于过大），感觉麦克风“缺频”的根本原因。


  B% T" z9 ]  }' j. _" o: _$ ?  [
所以在很多我们使用很多低端声卡时，在搭配对负载阻抗要求较高的动圈麦克风使用时，DM2迷你话放的负载阻抗调节功能是非常实用的。
8 y& B1 U- ?( e9 r9 ?$ I
" g, A# P2 h; P( R2 [' _
: p2 \, p& c! r7 a第二种应用：

在一定程度上调节麦克风音色

+ O3 F8 ^$ E- h9 S+ {
$ g( J$ i4 G' B
/ M2 \: Q  X: H( I5 I这种应用方式是阻抗调节功能非常规的高阶应用方式。我们知道那些“古老”经典的话放硬件设备拥有各具特色的声音特性，其中不同型号的不同阻抗设计也构成它们不同声音特性的一环。


  R+ a- G9 V8 h5 q2 }% ?' K0 |
具体到DM2迷你话放的负载阻抗调节功能，仍然假设我们使用一只输出阻抗为300Ω的动圈麦克风，正常状态下DM2的阻抗应该调节在2k7Ω。此时麦克风声音表现为最正常的状态，各频段表现正常，声音细节表现正常。
/ ?) j3 v& J' Z+ S! N. [# ^* E

; i& Z1 W3 b1 f- b
" d  C& w' a; E) a6 [1 U此时我们将DM2的负载调节至1k5Ω，此时麦克风中低频和低频衰减，声音变薄，中高频清晰度增加，部分细节轻微丢失。


$ f) c- J- u4 T% y' K9 y! M
我们再将DM2的负载调节至6k8Ω或以上时，声音的变化和在2k7Ω时变化不大，但低频部分的量感会有轻微增加，会产生微妙的更加浑厚的音色。
# z9 y3 {2 e" t/ U! {. V
5 Q" U0 ]$ ?! U# y; k
. D- F) k$ u3 S- y
" Z$ D2 Q- ~* V. T, `2 m' ^! V更极端一些，可以将DM2的负载调节至1k5Ω以下，让声音信号大幅频率缺失，产生严重失真音色，在很多需要特殊音色的情况下，也是可以尝试的。

6 ^6 ^6 }4 Y5 g  F0 {" eDM2迷你话放是非常少见的在负载阻抗调节这个功能上设计如此细致的话放产品（通常的话放设备仅提供一个开关做两档切换），这就大大扩展了DM2迷你话放的适用范围和可玩性。
$ V) P- W& e! p1 ?& \6 }( u

. E3 n4 V1 j8 a2 _( W) n话放增益调节功能
1 B& ~0 z: f1 b, B
0 \) J8 }+ ?8 G
2 o" Q1 D2 y* d3 H% j
$ E2 b3 n- D9 B5 R( X3 l* e我们都知道一般的话放设备都是可以通过一个旋钮进行增益精细调节的。但对于迷你话放来说，由于体积的限制并保证音质表现，一般设计为固定增益（DM1）或可切换增益（DM2）。

) T* K+ x! v4 ?* O

DM1由于是28dB的固定增益，在某些特殊情况下（比如声卡输入增益不可调），会出现增益过大的情况。或是由于需要录制的声源声压级太大（比如鼓或大嗓门的人声），不需要28dB这么高的增益。这些时候，DM1就会显得有些捉急。
4 h+ C( V; ?5 Q- I/ v( e  O( M

! G" O2 k" l: `& Q! _8 a# y6 k
为了应对以上两种情况，DM2在设计时加入了可切换的增益选项，分别为15dB和30dB。调节的方法也很简单，通过附送的小螺丝刀拨动开关即可。通过加入增益调节功能，DM2就可以应对更多不同的使用场合了。

最后的一点总结
9 Q4 }  i8 r" N5 c' A2 w& B
sE DM1推出至今，也已成为迷你话放领域不可替代的产品型号之一。如今带有更多更强大和更实用功能的DM2的发布，应该会让sE坐稳迷你话放第一厂牌的交椅了。

9 `3 O5 m( o+ l( x! {% s; y
0 ]: O" B' ^8 S9 N% ^( W
$ T( b* a$ r3 b# r' G" w$ n0 q如果你需要高低两档增益调节，如果你需要不同负载阻抗匹配你的麦克风，如果你想尝试不同阻抗带来的复杂音色变化，最重要的是！如果你的预算不高却要同时满足出色音质和以上这些功能，DM2迷你话放目前看来应该是市面上唯一的选择。
