M2340 量测麦克风 用于 XL2 分析仪

2585630

M2340 量测麦克风 用于 XL2 分析仪
) [  g& y8 R  l( y! u0 I& O
8 d  x# Q. u5 m) j: J, C
0 o: [# v& J6 `0 K; y
8 R  X0 q) j0 H5 s; \9 Q  U

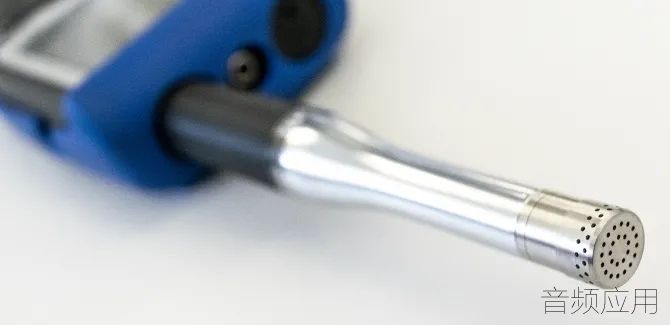

全新的 M2340 量测麦克风基于 M2230 麦克风进一步开发，是一支可用于 XL2 分析仪的一级麦克风。此外，M2340 更兼具系统自检功能(电荷注入校准 CIC)，功耗也远小于 M2230 麦克风。


系统自检功能（CIC）
独立的远程测量监测站通常都执行长期任务。现实中，监测麦克风被故意破坏或受到风暴、动物等袭击的情况在所难免。
7 Y' Y$ W4 R$ }3 H
9 [5 ~; e5 w7 T  O" ], W有了 M2340 麦克风的自检功能（CIC），就可以定期远程验证并记录监测系统的运行情况。

' F; l) o4 {! k" r6 }  h" l

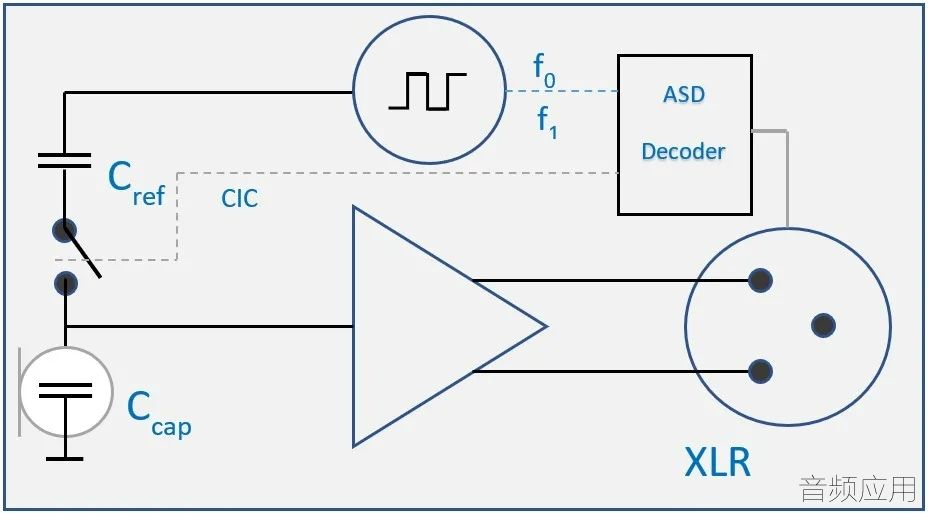

& L6 i5 C7 U! W7 u- x8 L系统自检功能示意

MA230，即 M2340 麦克风的前置放大器，内部拥有一个精密的信号发生器，会发出基频为 46.9 Hz 和 375 Hz 的两个方波信号。加上方波的谐波失真，信号能完整覆盖高达 20 kHz 的频段。信号发生器由连接至麦克风的 ASD（自动感应侦测）数据控制。

测试信号与前置放大器输入端电容耦合，并被麦克风咪头的电容衰减。开始测量前，会先记录频带参考电平，之后的数据都可以与它对比。如果咪头损坏，它的电容就会发生变化，麦克风信号电平也随之改变。这个信号通过前置放大器，缆线和仪器输入端，最后数字化呈现出来。

XL2 的远程交互提供了所有可以控制 M2340 的命令，并能获取数据，而监测系统 – 比如 NoiseScout，负责记录参考频谱和常规验证，也在电平出现显著变化或错误时进行提醒。

2 [, \! r. y* ]( F功耗大幅减小
低噪声的电路阻抗更低，因此其功耗会更大。在功耗和低噪声之间找到平衡至关重要。M2340 在这方面表现抢眼。相较于 M2230，电流减小了 66%，达到 0.8 mA，而本底噪声仅仅增加了 1 dB，可处理的最大声压级也同时增加了 1 dB。这让 M2340 特别适用于对功耗比较敏感的应用，比如长期噪声监测。
