华汇携DiGiCo和L-Acoustics共庆中国共产党成立100周年华诞

2021年是中国共产党成立100周年纪念，全国各地举办了一系列的庆祝活动，为党献上诚挚的祝福，感谢党带领中国人民走一条依靠人民发展，发展回馈人民的光辉道路。





7月1日党生日当天，天安门广场举行了中国共产党成立100周年大会，党和国家领导人以及各界代表出席了活动。国家主席习近平发表重要讲话。




作为最高级别的国家活动，本次大会是业内顶尖公司共同合力完成的结果。我们下面先来看一看华汇音响顾问有限公司所负责的部分。



01

DiGiCo & L-Acoustics超强护航 尽情高歌



“在建党百年的庆祝活动中，感谢华汇音响顾问有限公司。他们提供了世界一流的音响设备，更重要的是他们的技术服务是中国最好的，感谢华汇每一位技术工程师对我们工作的细心指导和帮助！”



---中央广播电视总台技术局高级工程师/

音响保障指挥部主调音师  张京

此次建党一百周年天安门庆祝大会与建国七十周年阅兵式活动一样，天安门广场区域主要扩声系统使用法国L-Acoustics，控制系统则大量选用了DiGiCo调音台。



DiGiCo调音台所负责的区域包括：观礼台、天安门广场和长安街沿线区域等。由于现场信号来源比较复杂，包括本地拾音、本地节目源和支线系统处理的混合信号源等。除了扩声系统外，还需要按照要求混合信号输入给不同系统，例如现场录音，广电系统，转播车等等。这类国家重大活动对调音台各方面都有着极高的要求，继建国七十周年的考验后，DiGiCo又再次肩负起重任，每张调音台所负责的区域均使用了冗余热备份的配置模式，全力确保活动万无一失。

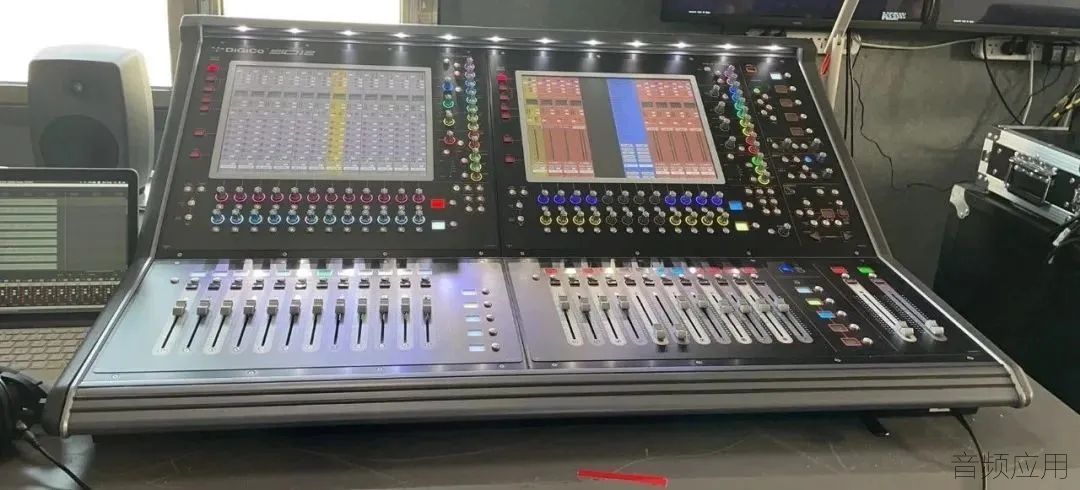

主扩：3台SD7



3张SD7作为活动的主控台，其中两张负责数字信号传输，且互为冗余热备份。另外一张则负责模拟信号。这使得主控台即做到了数模备份，又做到冗余热备份，大大地增加了系统的安全性。

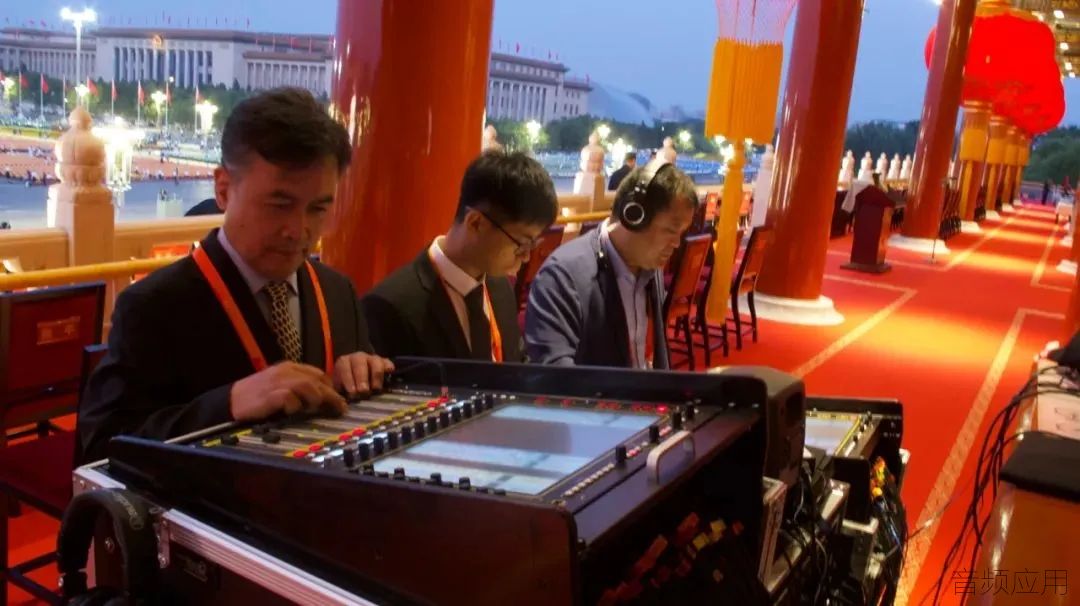

城楼领导区：DiGiCo SD11



重要领导人讲话音频处理采用的是DiGiCo SD11。由于所在区域位于天安门城楼上，对设备体积有着很大的限制，紧凑型尺寸的SD11成为了非常好的选择。

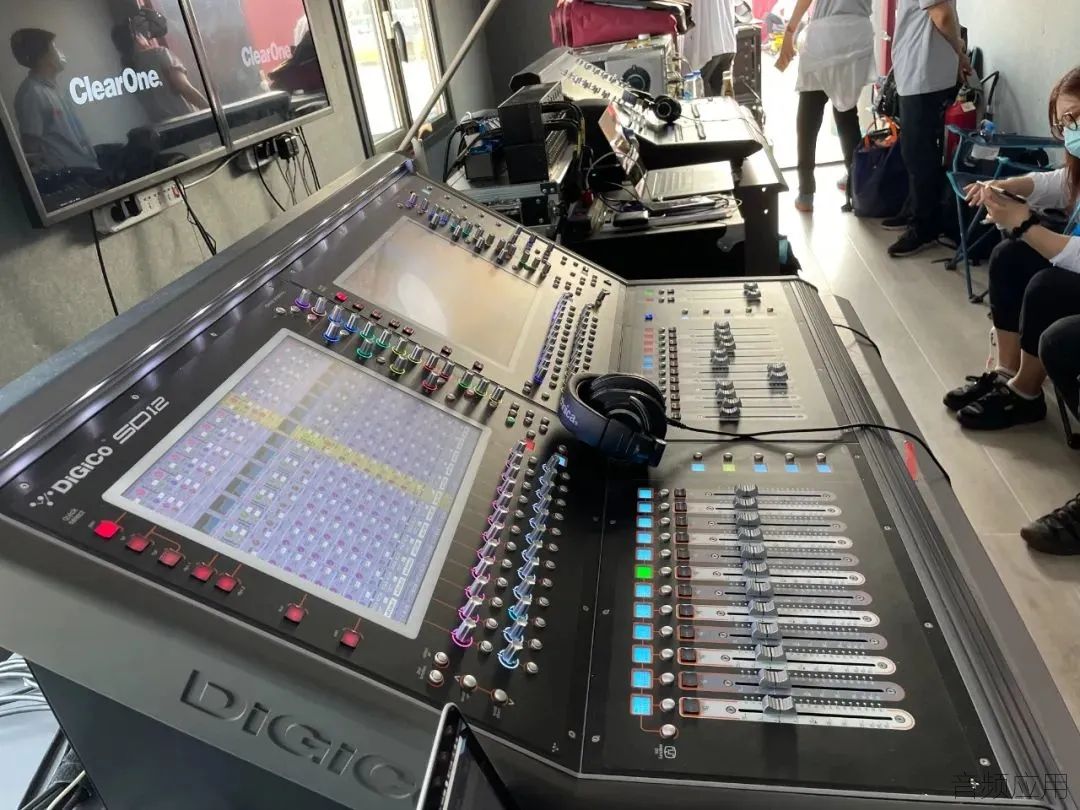

SD12



DiGiCo SD12在本次活动当中主要负责天安门国旗护卫队的音频处理工作，同样也使用了冗余热备份的形式。




礼炮区：SD11



另外，礼炮区域同样选择了SD11作为混音处理调音台。在实际应用中，SD11调音台小巧紧凑的外形可轻松解决场地限制问题，亦能方便使用在各个应用场景的转换当中，非常适合本地输入数量不多但同时需要高品质、高能力音频处理能力的应用场景。




“一南一北”返送：SD7



以上所提及的调音台在进行冗余热备份时，都是以比较普遍的做法---相邻放置。但本次活动中，两台SD7之间互为冗余热备份作返送使用，但相隔了长安街，分别在长安街南侧和北侧，通过光纤网络进行连接。




功放通道数

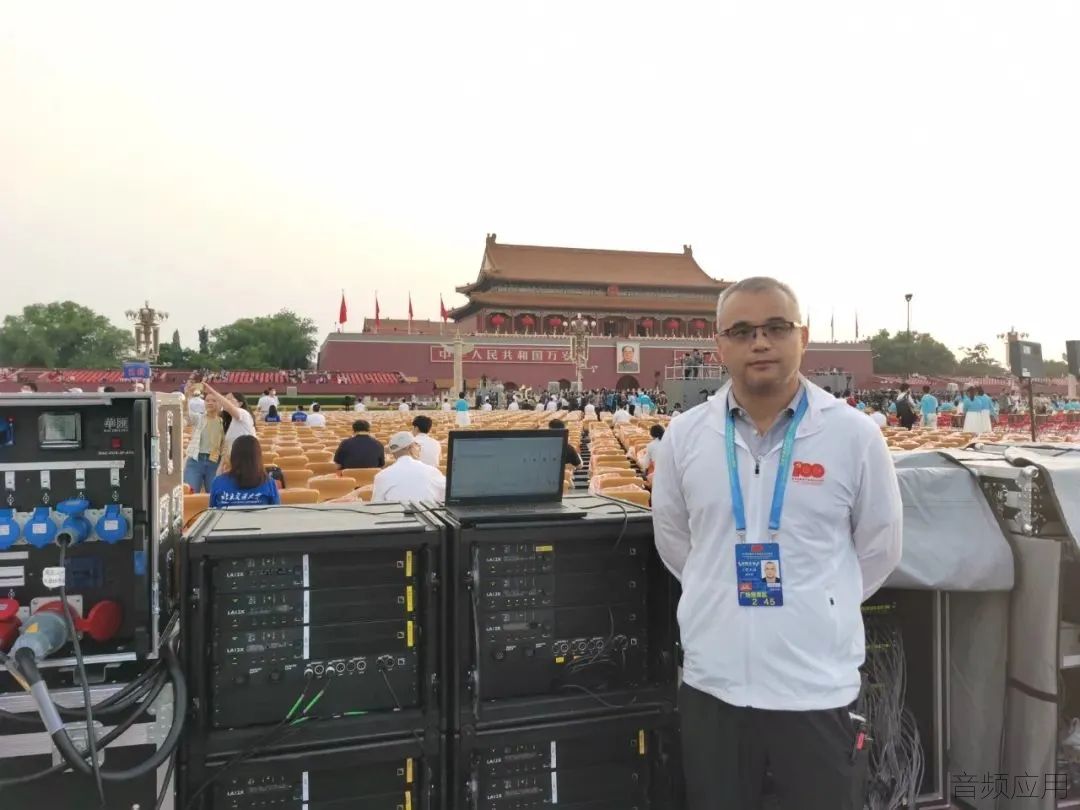

华汇音响总裁陶建新先生 在西前功放点



本次的功放系统还通过了数字网络、光纤传输的模式实现了一点控和多点控的双控制模式。这样的控制模式，既可以让整个系统集中控制，同时在网络断点或集中控制失效时，可以在每个点位进行分布式的控制。最大限度保证功放系统的安全。极端情况下，还可以采用手动控制对所有点位进行控制和干预。



分布在各个重点区域的DiGiCo调音台，不仅在几次演练期间表现出色，在正式活动当天更是圆满地完成了党和人民交付的光荣任务。

he9334

绽放时代的新光芒




相较于建国七十周年阅兵式活动，本次建党一百周年活动的要求以及扩声区域都有较大的改变。




X8

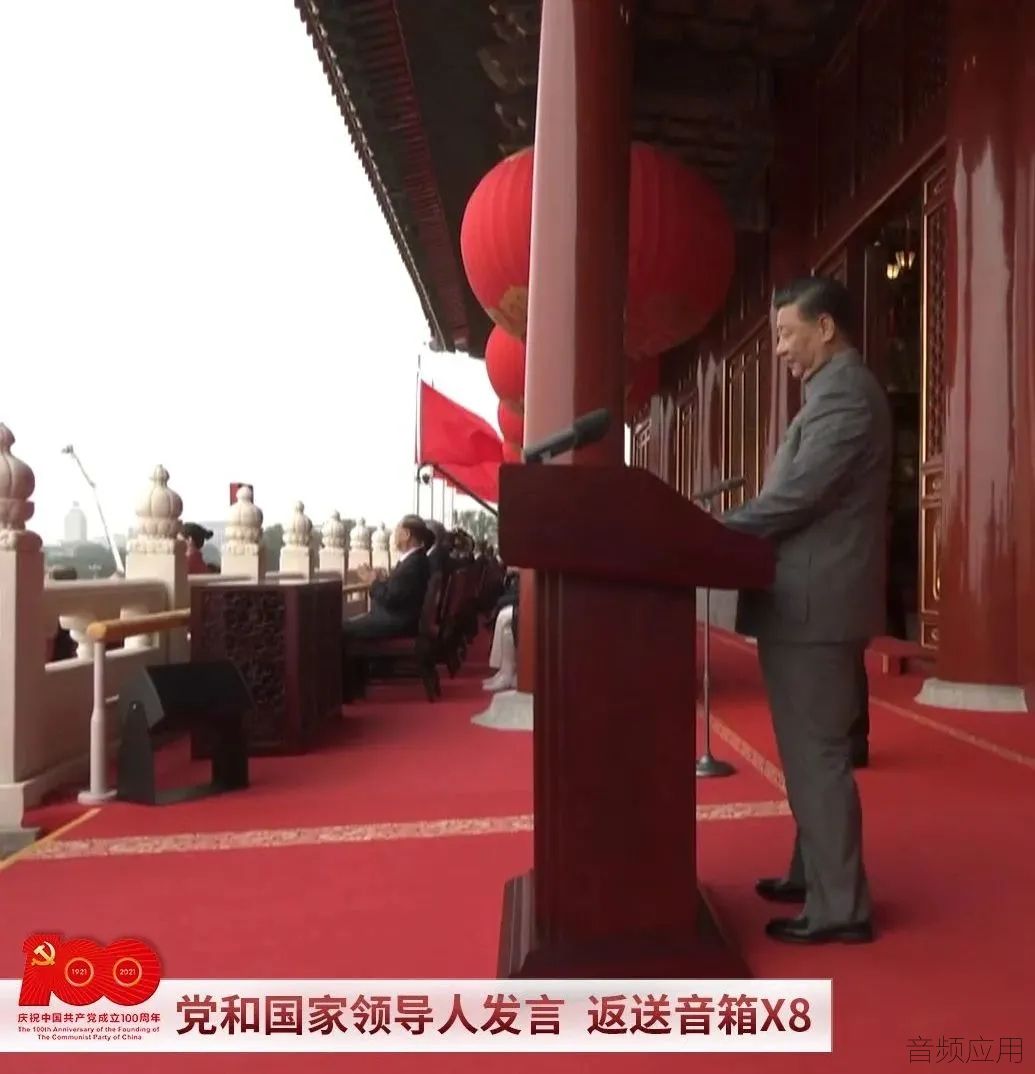

城楼上的领导人讲话返送选用了L-Acoustics X8同轴音箱，并运用可调垫脚的设计方式：可根据领导人的位置，音箱距离等因素调整，让音质最为清晰，时刻保持最佳状态。与此同时，紧凑低矮的箱体也让音箱不易被镜头察觉。





可调垫脚：X8



城楼上党和国家主要领导干部所听的主扩音箱同为L-Acoustics X8同轴音箱，使用落地安装的方式搭配同轴设计，可以提供非常清晰的高品质语言频段扩声。




城楼东平台和西平台：X12


合唱指挥部返送：X12


多用途的X12音箱不仅在合唱指挥部作返送使用，还为城楼两侧东西平台进行补声服务，每一个区域仅需一个X12音箱即可覆盖。



本次活动中一共使用了102只Syva系列音箱进行分区扩声，这可说是史无前例的。





整装待发的Syva+Syva Low



在建国七十周年阅兵式活动时，观众在天安门广场区域观看长安街阅兵，当时所设的临时观众台坡度较大，对于音箱的隐藏相对容易，使用线阵列的条件也更为成熟。但本次建党一百周年的活动的视觉焦点主要集中在天安门城楼领导人讲话。因此所设置的临时观众席的坡度非常小。



建国七十周年与建党一百周年观众席对比图：




建国七十周年：观众席坡度较大


建党一百周年：观众席坡度较小



在这种情况下，如果依旧沿用建国70周年扩声系统的设置（使用中小型线阵列系统，甚至大型线阵列系统，并通过搭建结构进行吊挂），会有以下几个问题出现：

影响整体视觉效果；

不符合现场多区域、分区域的扩声要求；

观众席较平导致影响吊挂线阵列效果；





日夜站岗：Syva+Syva Low



因此，本次100周年活动采用了L-Acoustics Syva为这一区域进行扩声，Syva具有优雅的设计外形、出色的声音品质，既避免了视线遮挡，又保证了扩声距离，同时还可以提供高品质的声音。








广场后区选择了Kara II作为主扩系统。较低观众席使用了地面结构堆叠的方式，而较高观众席则使用了快速吊架进行吊装。选用Kara II的重要原因是它搭载的Panflex可变指向性技术，可以尽可能避免区域之间的干扰以及广场两侧过多的直达声和产生的过多反射。




礼炮阵地：K1


暗黑模式下的K1



礼炮阵地采用了K1作扩声。由于礼炮阵地与广场间有一定的距离，礼炮阵地的礼炮声和广场音箱扩出来的礼炮声间有延时，为了解决这个延时问题，使用K1在礼炮阵地模拟礼炮声，测出两个声音之间的延时时间，使得整个场地的声音一致且同步。






“华汇护卫队”大合照



华汇音响派出近60名同事为此次活动保驾护航，技术人员更是全军出动，经过近一个月奋斗，顺利完成了党和人民交付的重任，交出了一份满意的答卷。
