音频设备制造商的接口是否有立即机壳短路吗？谈AES 48标准

tswing

设备制造商务必请

技术工程人员看懂这一篇



*关于提及的AES标准与音频产品的解说来自于标准协议/公开数据与用户习惯所做出的综合推断,如各制造商标准协议组织有更详尽解释或其他公开数据请以其为准

*AES48 版权属于Audio Engineering  Society 所有



实际应用场景



所有的有线话筒都将PIN1与外壳短路

与其对应的民用级线缆也

”通常”被焊接PIN1+外壳

这是为甚么?



SM58 PIN1与外壳短路

图片来自于日文SHURE SM58 资料



但是调音台制造商却又教你焊: 2+3-1接地

#为甚么某些插座有PIN1 与外壳短路

#卡农1脚要不要与外壳短路?

#卡农1脚要不要与接收端要跳空?



这些问题似乎许多人都知道一些

却又说不完整

这篇让你一次就懂

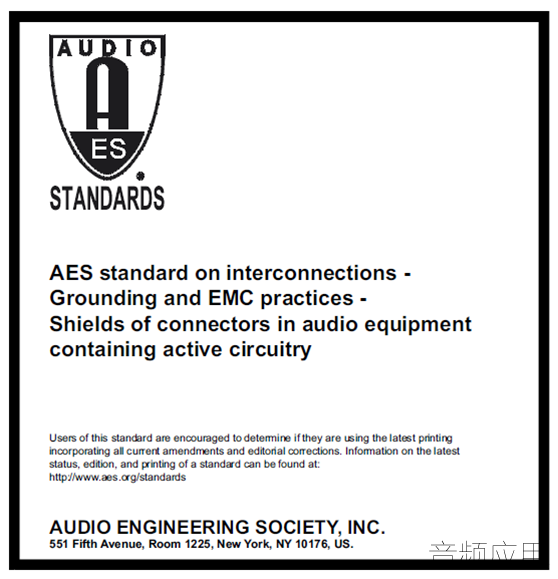

AES48-2019接地和EMC惯例



目前全球音频设备连接指导标准AES48-2019

这是在讲述

“接地和EMC惯例-包含有源电路的音频设备中的连接器的屏蔽”

当中提到:

4屏蔽层的连接Connection of shields

4.1连接与屏蔽罩连接Connections toshielding enclosure

指定的屏蔽触点和设备连接器的外壳应通过尽可能低的阻抗路径与屏蔽外壳进行直流连接。

强烈建议将此连接连接到机箱或屏蔽罩的外部。



原文:“The designated shield contactand the shell of the equipment connector(s) shall have a direct-currentconnection to the shielding enclosure via the lowest impedance path possible.It is strongly recommended that this connection be to the outside of the chassisor shielding enclosure.”



参见图1。



当使用屏蔽连接器时，这类型应能在其外壳与配对连接器的外壳之间提供射频下具有最低实用阻抗的连接。

存在EMI抑制电路时，它将以最低的实际阻抗将EMI电流返回到接口屏蔽连接点。



注意：在尽可能宽的频率范围内，通常使用短而宽的导体可获得最低的阻抗路径。




图1-与屏蔽连接

REF	信号参考	Signal reference
I	屏蔽电流	Shield currents
EG	设备地面	Equipment ground
SE	屏蔽罩	Shielding enclosure
PSU	电源单元（典型）	Power supply unit (typical)
SC	电缆屏蔽	Cable shield
SP	星点	Star point
SHIELD	指定屏蔽触点	Designated shield contact

注1：良好的工程实践鼓励实施者“星点”定位

为了使电缆屏蔽获得最大的好处，连接器和信号电路应尽可能地靠近。

注2：所示的EMI滤波电路是可选的，取决于应用。
