德国Coda Audio担任BTV 2021春晚录制现场的主力扩声音箱

3945375

) p# d* b" Z5 J0 |- N% P德国Coda Audio担任BTV 2021春晚录制现场的主力扩声音箱
2 u: N$ z6 s9 }1 V& M
6 L$ P* T  p* w4 d# o- B4 Q北京广播电视台春节联欢晚会，连续七年蝉联收视和互联网指数冠军。今年BTV春晚的录制现场定在北京大兴区星光影视中心的3600平米大演播厅。
% x; p6 z  ?0 q9 K+ q+ t% r
8 c" P# K0 K7 q  a9 D# l

+ J/ n; L3 f1 S

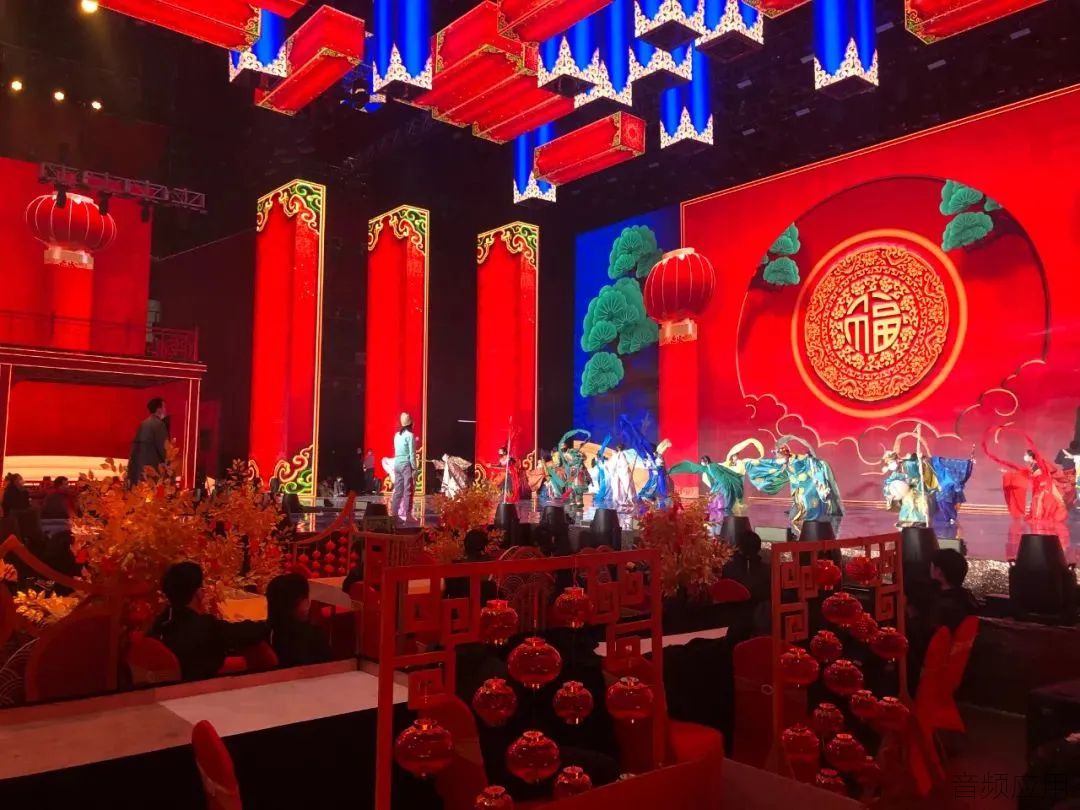

2 X& p; d4 N! N5 n在舞美方面，今年北京台春晚的舞美设计以“中轴线”为设计来源，强化沉浸式体验，打造360°全景沉浸式的表演区域。语言类节目就是在观众的身边、观众中表演，由此也突出今年北京台春晚不是一个简单的观演关系，而是所有表演都发生在观众身边的故事。
8 k8 C, D  {0 c0 {0 E- ~



4 R* E+ C7 F) {# d
沉浸式观演方式为音响系统设计带来了重大挑战。沉浸式意味着观众与演员会感觉上混杂在一起，观众区域与表演区域趋于碎片化交错布局，在音箱的选择上要求声音好、体积、重量轻、易于吊装。此外，沉浸式的布局使得无论是观演区域还是表演区域都相对较小并且衔接紧凑，因此对音箱覆盖角度和准确性有极高要求，如果音箱的设计对于指向性的控制不够准确的话，将对演员的舞台返送信号造成破坏性的影响和增加房间内的声波反射，严重影响整个场地的声音清晰度，甚至影响今年春晚整体节目的录制质量。



( Q3 T! F- ?  G$ c+ Y) m0 w: h
, I4 S( n7 Z$ e& X2 T9 `
& h) c' `; `6 [
4 e7 C6 I1 m% n# c  M担任2021年BTV春晚录制现场音响系统总设计的业内著名音响师马昕老师早在2020年秋天就决定要将12只德国Coda双6.5寸N-Ray阵列式扬声器放在最需要的地方，“不光是因为它的声音的品质，还有因为体积小，重量轻，尤为重要的是覆盖角度的准确控制的能力”。

( A% {8 f! ]1 C" }' y+ T: u
! ~  f0 Y) ^" l4 e) U
( @$ C, }6 u8 d5 {9 A( k. k3 q
1 O& ]4 t3 ?. A; B5 t
今年BTV春晚的录制现场的灯光、舞美以及视频的LED大屏幕吊装在演播厅的总重量已经达到了数十吨。留给音响系统的吊装空间和重量都非常有限。主音箱的吊点是在巨大的，可移动的两块LED大屏幕之间仅仅留出的不到150CM的空间，并且音箱吊装后的最低点不能低于11米的高度（不然音箱会穿帮），还要达到导演要求的清晰度与响度。N-Ray系统在各个方面都能符合现场的条件与技术的要求。

' Y% X  H' d; b0 H


由于舞美的中轴线设计，主表演区域看上去像一个时装表演的T台。观众区域在“T”台两边。但是，在观众区域的外面又是一些副舞台和现场景片，主音箱要非常准确地覆盖观众区域而尽量不让声音散射到区域以外的T台上和观众区域后面的布景和副舞台上。
! p) X+ W- U( f' L: j& Y  a; I

; P7 w; X8 \) F/ x. Y; C. H- k
7 L* Q1 X' j# d& Q6 d8 l2 _5 ^
Coda的代理商通博视讯最初提出的吊装设计是12只N-Ray分为3组，每组4只，吊挂在T台的一侧，而另一侧则使用其他品牌的音箱来覆盖，但在电脑上对比了两个音箱品牌的模拟声场之后，改变了最初的方案。将全部12只N-Ray，分为四组，每组3只为一组吊装，T台每边各吊挂两组来覆盖两侧的观众区域。全部12只N-Ray采用一台Linus14(安置在演播厅天花的马道上)功放来驱动。这样的设计使得整个观众区域得到了统一、均匀、清晰的声音覆盖，达到了导演对于声音的要求。
+ f% V% v2 c! p3 q0 U6 R
8 w% G8 a; l7 T) T# z
, f9 K$ Z( \. E, l: t
  v% X2 b, J, `, n$ g
- F0 I6 t+ W# v: v
N-Ray箱体包含两只6.5英寸超低失真钕磁铁驱动单元及一只6英寸DDP驱动单元，有多种可变的水平覆盖角度(90°,120°或非对称105°)以及可变的垂直弯曲角度(1°， 2°， 3°一直到12°，以1°为步进)。
$ h; @8 R9 X/ x

; V8 Y1 K7 c# K7 P


; E: Y1 g; o& C* r! D0 K* ^- D* P" s
; Q. ?; M% {; Y+ H; {, c" C* s
7 D' w% L0 I1 O! [( H( O
“我简直不敢相信1°的变化竟然有这么大的区别。”马老师数月前第一次使用N-Ray系列音箱时发出惊叹。正是因为这次的体验结果，促使他在今年BTV春晚现场的音箱选择上选择使用N-Ray系列作为主音箱。



3 |  T4 Q$ R, E3 y/ n# z


除了主扩声系统，舞台返送使用还使用了Coda的HOPS系列音箱。而在主舞台两侧，每边各一只HOPS 8作为侧补声使用。它的力度与清晰度横跨超过20米区域的舞台宽度。另外，在几个副舞台，和几个上场口的演员集结区域，又使用了6只HOPS 8 和HOPS 5 音箱。因此，本次春晚录制现场一共使用了除12只N-RAY外，还有包括8只HOPS 8和4只HOPS 5音箱，并得到了从导演到音响师的一致正面反馈。
