以“面条耳机”“运动耳机”及“头戴式耳机”为例的方案进行探讨
$ b  l1 [! g" r# I% ~, Q# ~  Z

0 @* j9 N# B$ @! E6 c! M1 |世界第一个耳机诞生于1881年，最早是给电话接线员使用，安放在使用者肩膀上的耳机，重量超过10磅。
5 I/ s8 Y& e, }4 W8 E* d$ Q
8 t9 T/ R- \4 ]% j1 z- ]

' q  X( y+ G+ G
& p9 k% j9 f) |5 x随着科技发展及技术积累，耳机变得越来越轻巧、便利，功能也越来越多。目前我国耳机行业发展较快，产量已位居世界前列，具有规模大、产品品种多、制造体系完整、出口比例大的特点，随着行业产品水平与国际差距的不断缩短及国内制造业的强劲发展，市场需求日益增加。
$ s  o0 h1 Y3 Q( p6 f
9 J* ?9 \* V7 d4 I1 I( ?但中国耳机厂家目前仍处于发展阶段，在制造经验以及对音乐的理解方面还有很长的路要走。国产耳机品牌在市场上消费者的认同度并不是很高，凭借低廉的价格占有一定市场份额。就发展趋势而言，耳机正向着无线和降噪方向发展，最近甚至推出了AI耳机（某宝50元就能买到）。
5 c5 E# }3 R! ~" v
2 F! u; I: t0 K" Z  Y& D6 u# N' B和老牌厂家想比，很多新耳机厂商由于技术积累不够，其产品虽然形似，但是没魂。顺便提一句：前段时间推出了很多AI智能音箱，不仅在智能方面很多消费者不满意，音质方面更是不合格，大部分仅仅只达到了能响水平。所以，很多人认为智能音箱有点本末倒置。你觉得音箱的音质重要还是智能更重要？

今天，我们不过多探讨有点类似“玄学”的音质。我们主要聊目前市场上主流的耳机方案。我们以“面条耳机”，“运动耳机”及“头戴式耳机”为例，分别以目前市场应用较多的方案进行探讨。
& {7 m* ^5 Q+ R. X( b/ |  q

  k, I) L* J9 f# h1 }
4 A9 M' F& f8 W0 [+ N+ D8 r: o& m1

5 l: p; g7 ^' j中低端“面条耳机”

以杰理的“面条耳机”为例：自2016年下半年，杰理推出AC6901A~AC6908A系列后，17年再次推出AC6919A4系列低成本方案，据某一代理商声称此芯片出货量特大，价格在3RMB左右，甚至量大可以再谈。我们以AC6919A4为例阐述杰理类蓝牙耳机的方案应用。

7 ?- V* C$ _# C+ g  UMCU回路：

( V6 v) F$ A, L! M( G6 E" N
3 b- A  b6 v% L: v" Q$ j; W5 ?2 P6 r
+ W+ E! ~" S0 H4 Z6 K" ^杰理6919A4为QFN32封装，支持内置充电管理，待机电流16mA。
1 e+ x: Q+ J5 ~5 {0 m3 ^+ m1 d

& J' c0 \! i" d, d
可以根据客户需求选择不同的充电方式，且通过调节外围回路参数可调整充电电流。

" \3 E& E4 `' O7 F

由于该芯片定位在中低端产品，方案商也充分考虑到终端对成本的敏感度，在方案开发时，针对客户要求，制定应对策略，极大限度的降低BOM成本。
0 ?! Y/ C( l2 Q6 [6 ?
; W! d) q, F2 ]  b7 w* l, I2
% O0 g& H2 ]! b8 w$ ]$ x
蓝牙运动耳机
1 O! @; a9 g! b9 y& L
. t) H% ^7 S9 n4 E6 {8 G; `
9 F+ W2 o3 K* `, @8 w

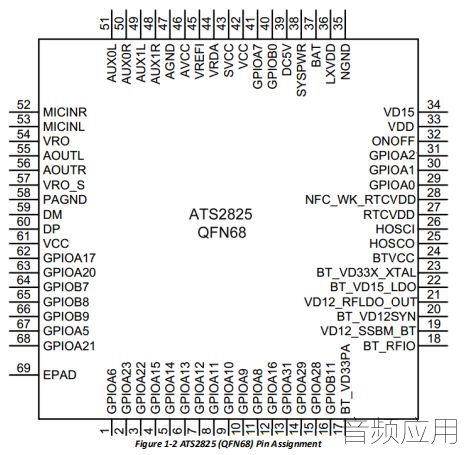

以珠海炬力ATS282X为例介绍应用：

• ATS282X是一颗高度集成度的蓝牙音频解决方案Soc，是专为便携式和无线蓝牙音频所设计的产品，满足市场需求的高性能，低成本和低功耗等特点。



芯片内置大容量RAM能够满足不同蓝牙应用方案的需求，支持后台蓝牙，在播放外置SD卡或U盘中高品质音乐的同时可以保持蓝牙连接状态。内置DSP支持多种音效处理，支持蓝牙免提通话时双麦克风回波消除和降噪。
) t- q- X8 P( ~3 \
• 该芯片集成了完全符合蓝牙规范的蓝牙V2.1/V3.0/V4.0/V4.1/V4.2 控制器，并支持双模（BR/EDR + AMP + Low Energy Controllers），且可以与以前的版本兼容。
0 }+ m; \+ F& ]; A9 _
2 K' P4 D7 ~4 V4 e% K$ J3
1 M4 {% k, j7 @; b
头戴式耳机
1 y" N5 x: F9 Q8 D
头戴式耳机，区别于入耳式的耳塞耳机，因其音质好而广受消费者喜爱。这类耳机对音质要求较高，我们以CSR8635为例，简要说明方案应用：
/ R; @1 A: l' p+ F, i1 i, ^
+ {3 s( s& |7 q7 C, [

2 M' ~: N; V' u% @* g1 r1 y

  E! Z: w1 r" \/ N0 c0 \" B# W此芯片集成度较高，外围应用回路较为简单：

6 T9 X8 s& `+ B) V7 m

由于终端OED/ODM厂商不具备自己开发的能力，市场有众多将此芯片封包的模组，可以直接应用开发，加速产品推出的频率。

/ o( I1 Q/ r% r5 }

3 O4 v# v( d  h0 ~模组厂商可以根据客户的产品功能进行软件调试，硬件外围仅需简单搭建。



电池充电部分可以选用常规4054充电芯片。

6 \% C( T7 e3 Z- w4

9 e6 S* U1 H$ _4 `% V: BAI耳机

受人工智能的影响，多家互联网巨头加入智能音箱的战队，京东叮咚，小米小爱及天猫精灵等智能音箱的爆红，AI耳机噱头也正在炒作，如何让耳机实现真正的AI，小编整理了大概的方案构想（注：以下未经实际量产）。

3 @6 f3 }0 m! l6 C
2 V* B( T3 G& B5 B
7 a6 \+ O2 @( X) W5 l0 W" H另外还有2个问题值得深入思考：整机功耗，电池所需的容量以及耳机的体积大小？
