郑州轻工业大学科学校区体育馆采用SE 模块化有源线阵列系统

3209600

' D5 W8 \5 |/ z8 @9 ^* ~郑州轻工业大学科学校区体育馆采用SE 模块化有源线阵列系统

3 q7 T' D# O3 j3 `" K, K" \0 v. Z项目背景



1 t1 u" v! V% V0 Y. r" c1 i郑州轻工业大学位于河南省会郑州市，是河南省重点建设高校。郑州轻工业大学科学校区建设有田径场、篮球场、网球场等场地设施一应俱全，其中体育馆的建筑面积为 16688.66 平方米，是学院刚刚落成的一所现代化的体育场馆。此次扩声系统设计的目的是为了更好地满足室内体育教学、训练，以及学校晚会表演活动的场地需要。

& c, l; J: e) b+ d, H
: T9 X; g/ Q6 D* s6 i% |


2 m7 b" K. R: m3 }# ]1 Z5 F
扩声要求
4 R; T9 K5 w- X; a! N) Q- p
7 {6 o1 g" {6 }# l$ E9 `

* z7 w7 |3 u% V- Z" v2 @6 S* l$ m作为体育馆的扩声，语言清晰度可谓是重中之重。该体育馆的容积大约为 68500 立方米， 根据中华人民共和国行业标准【JGJ/T131-2012 体育场馆声学设计及测量规程】中对综合体育馆比赛大厅满场混响时间的推荐，该容积下的最佳混响时间为 1.4S-1.6S。


) b1 ~  G$ E3 n7 a( b: t+ ], t  H
7 K( Q6 C* J8 g3 R) }: `/ ^. \而通过对现场的实地考察发现，该体育馆的混响时间要长于国家标准的最佳混响时间。为了尽可能地提高语言清晰度，减少墙面对声音的反射，决定采用分区覆盖的形式进行音箱的吊挂安装。

) m8 X( Y' D& j* p" j  z



0 r7 w( M3 ~% t$ n+ B" t1 l
* `$ r! L6 d, b) [  {$ _" i该体育场馆主要有两种使用场景，一种是学校举办的一些小型演出和会议；另外一种就是学校定期举办的一些体育赛事，故音响系统的设计也围绕于此进行，在音箱的选型上更注重其关键性能是否适合该系统。
% a8 P, u' `% _; G5 |. n

+ ^$ l" ~9 g* V( A
" N+ j. H9 f4 ?3 d1 f4 t, T! b考虑因素包括


" k) x4 K0 y: B
" U0 }1 g4 L3 U  r3 h4 ^4 w水平覆盖角度不低于120°，以保证直达声覆盖；音箱的SPL值不低于126dB，并且技术指标一定是被权威部门认定的，能够进入EASE软件库的。除此之外，体积小，重量轻，有源，以及基于安全性、后期维护使用的便捷性，也都是选择音箱的标准。
  Q4 ~+ {  W/ f
, g2 N6 B- n, T3 D' k4 C8 `# }


9 W, n- d% i0 l; C

' c+ L$ u8 m, _% H' [" q  s音箱配置


1 H6 ]% K9 j( l8 C! _- T# y
- C$ X$ Z2 Y. X6 }' d4 F德国 SE 模块化有源线阵列扬声器系统，凭借着小体积、大声压、高保真的特点，最终被校方所采纳。该项目所用到的音箱数量及型号如下：

7 _" ?; M  Y* e* ~1 {2 g. S7 i
: {  ?% f# p$ J
1、伸缩舞台上方的主扩音箱2组，每组为 6 只 M-F3A全频音箱+3 只 M-F3A FS低音音箱。


0 z" k, c# D* J% g" u

0 N4 C6 Q. X& y/ g" i4 \2 q! z* h
- U) y. \: U8 m
2、比赛场地上方中央吊挂音箱3组，每组为 6 只 M-F3A全频音箱+2 只 M-F3A FS低音音箱。



2 A' W( y/ G- E% L/ `; f& G


3、 看台观众席后场补声音箱6组，每组为 2 只 M-F3A全频音箱。
" I& U2 O/ u' G! H# `4 S



  }5 V# w8 \; \2 E

音箱特点

: R6 F  W1 p# o

1 X' L8 }7 k" ^M-F3A是一款小尺寸、大声压、模块化、高保真的有源线阵列扩声系统，包含7只1"无号角直接辐射高音和8只2.8"全频中音单元，由于众多单元排列紧密，单只音箱已经是一个线阵列，通过专门为此系统定制开发的开关电源数字功放，和精准调试的内置DSP控制，在保证该系统稳定可靠运行的同时，能输出126dB高保真声音，实现水平方向120°与垂直方向16°的均匀覆盖。同时M-F3A正面只有A4打印纸大小，重量仅8kg。

/ m( @5 J6 w7 L; {1 l


3 G+ Y: w6 N: j! K  N; @
! A6 [) ^3 `8 ~/ b5 ^5 _- X; z
M-F3A系统配置了可靠且简便易用的连接和吊挂部件，可根据扩声场所大小，通过增加或减少全频和低音的数量或改变使用方式来达到优质的扩声效果。同时M-F3A系统由于其较小的尺寸，较轻的重量，达到了储存省地、运输省车、安装省人，易于融入使用环境等特点。

! [% H* Y" x0 e: @/ [, p1 q9 Q1 c

- J/ b1 H4 B7 o0 L3 L+ Q( Y6 }$ r

# @, W$ R/ N5 v% U! f
3 j8 E' Q* }% W具体设计
4 `  o% C2 z" N! }

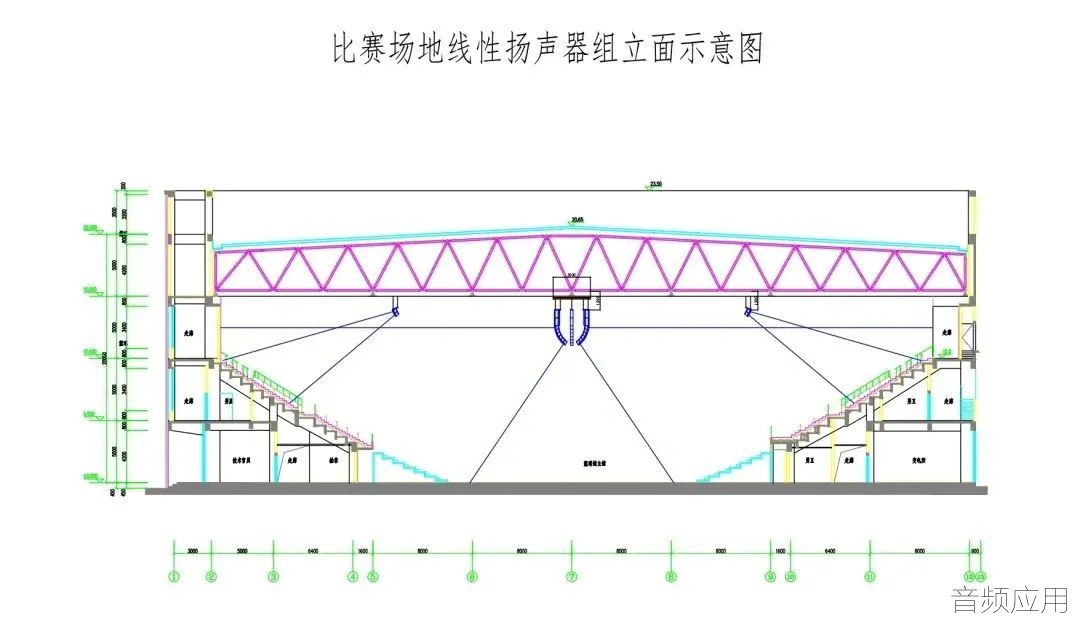

; O, b3 }, h( h2 t* `1、小型演出及会议时，坐席区位于一层的比赛场地及看台区的前四排位置。如上图所示第 1、2 组音箱作为主扩使用，负责前区的声音覆盖。Delay7 作为后区的声音覆盖。Delay7 以 1、2 主扩音箱为基准做延时处理，Delay1-6 和第 3、4 组音箱处于静音状态。为了保证每个覆盖区域的声音一致性，该系统采用单声道的系统设计，非立体声系统。
  P# ^# F# G. G: y






% |( n4 d7 w: _4 O" g
0 e* N; X2 |  ]: Z+ E
2、 有体育比赛时，第 1、2 组音箱及 Delay7 处于静音状态，第 3、4 组音箱及 Delay1-6 处于开启状态。第 3、4 组音箱负责比赛场地部分区域及看台前四排区域的声音覆盖， Delay1-6 负责看台后排区域的声音覆盖。Delay1-3 以第 4 组音箱为基准做延时处理， Delay4-6 以第 3 组音箱为基准做延时处理。该场景下，也为单声道系统。
6 v$ t$ {& K7 l9 x



* G) U8 g+ b4 g7 s; ?: w& Y
  d4 |  ?& P( H* K* J
+ t8 L& R. |& Q1 ]4 O0 x/ O

/ R2 t" C6 [) P1 X. g4 f; v5 a应用效果
  y- p- |. {$ b- F7 D# |
# N6 b# F; ]8 }5 l5 q

" B  a+ Z  Q& A5 Y+ [; C4 _. S系统安装调试完毕后的实际听感清晰明亮不浑浊，同时也得益于小巧的箱体设计，非常易于吊挂，省时省力，也不必过于担心顶棚的承重问题。精致的外观和场地也非常的协调和美观，获得了校方的一致认可。
