RME ADI-2 Pro FS 史上最美声卡

372243258

RME ADI-2 Pro FS 史上最美声卡

+ W  d' A& a& i5 M
9 G# `$ r1 h/ l8 N一直想买个解码耳放一体机听音乐用。以前，各 hifi 厂家卖的是情怀，参数随便标，反正用户也没法测，商业上怎么吹是重点。2012年前后，北美一个叫 NwAvGuy 的人设计了两款 DIY 作品，Objective 2 耳放和 ODAC 解码器，改变了这个现状。他提供的可重现的测试表明，不到一百刀美金，就能做出质量堪比数千美金的产品。可以说，这两款产品，在后来 5 年内在性价比上，一个能打的对手都没有。

, v, r& j% I8 ]3 V. |0 H然而，如今已经2019年，我用了好几年的 Objective 2 + ODAC 已经宣告退役，却苦于没有替代的产品。于是我便开始搜索这个时代最好的产品。我发现，国外有个网站叫 AudioScienceReview，每期都会选一个产品，用 Apx555 进行测试，贴出其技术参数。其中，有越来越多的中国厂家的 Hifi 产品。我曾经试用过这些廉价的的产品，但尤其是 AudioScienceReview 强烈推荐的那几款产品，结果特别失望。我才发现 AudioScienceReview 上，技术评测数据全是水分，很多纯粹是瞎编，玩双标严重得要命（事实上，拿着 Audio Analyzer，玩双标什么数都能测出来），而且其中有一个被版主评价最高的重点推荐的产品，烧了一堆用户机器、耳机、音箱，版主还拒绝认错，拒绝撤回他的推荐。我写了自己使用中遇到的一堆严重的坑，吐槽了几句，就被封号了。
' \6 D7 `1 p9 s" D" F
所以趁正好玩乐器，退了 Hifi 坑，卖掉了一切试用产品。在网上找了很多资料，最终选定了 RME 的 ADI-2 Pro FS。经过老婆大人的同意，吃土入了专业音频工具的坑。

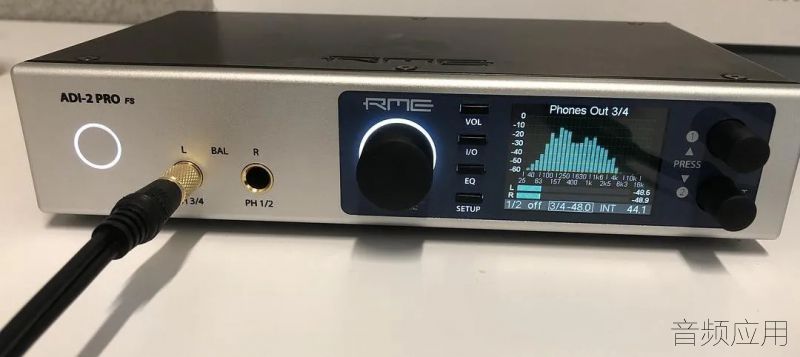

下面上些图。开箱图网上不少，大家去看就行了，就给两张： 正面。显示频能实时显示频谱。有种回到上世纪的感觉。
. p- w# {' s, A! u8 A- P

) g( E8 V; u2 r4 J$ s$ o: _# f: ^# C/ u

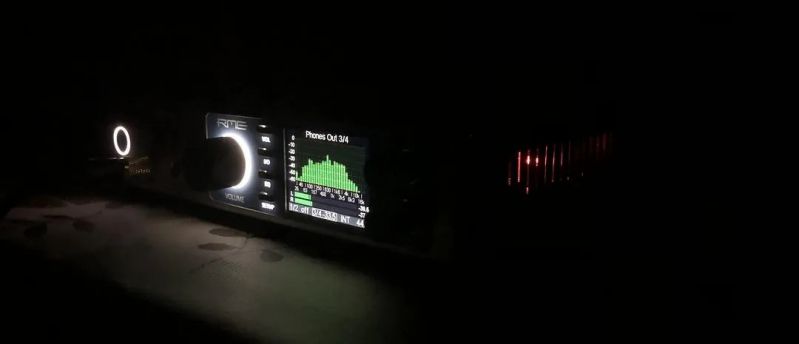

4 g: \. h( I8 \% p3 i夜晚在没灯光的情形下如下：
$ `# n4 ^$ Z+ w
1 }8 t8 L9 @* |4 }, Z4 Z

产品我也不介绍了。很多评测都介绍得很详细。
$ B" W( b, J. N. e, ~9 c
- @( f* M& w% l, _( W- b下面贴几张 PCB 图。PCB 共有十层，可以说是我看过的最复杂的了。

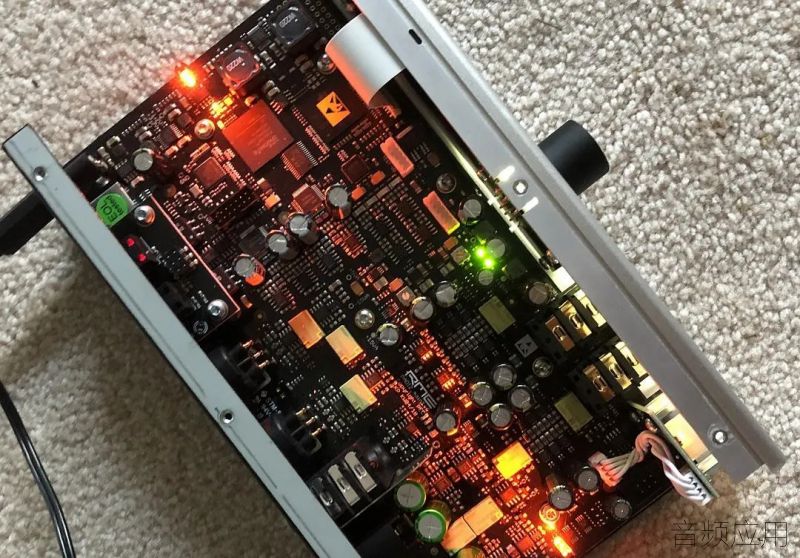

首先是全景。可以看到做得非常紧凑，基本上没有多余的空间。内部非常漂亮。
  _2 Y  H8 e: \: }( `% b& e

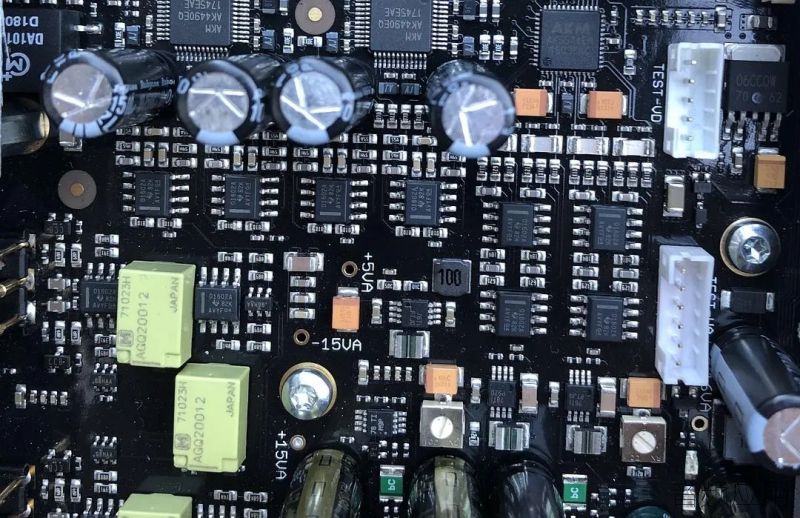

4 U5 `. m% O& n2 V9 f# A放大部分，一堆 OPA1602A 出现在一个图里应该是很罕见的。继电器是控制增益的。

0 P& C; I; L2 N2 S9 l) [9 y& t

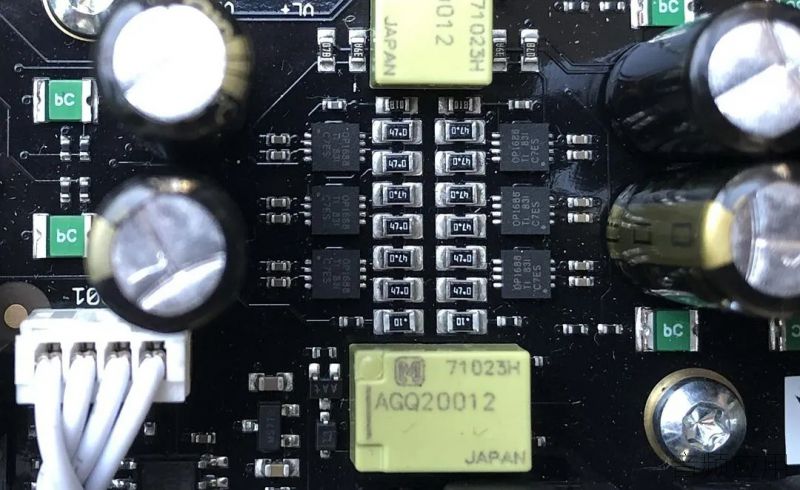

! g0 }4 e1 o; C6 o5 k耳放部分，每个耳机出口又有六个 OPA1688。

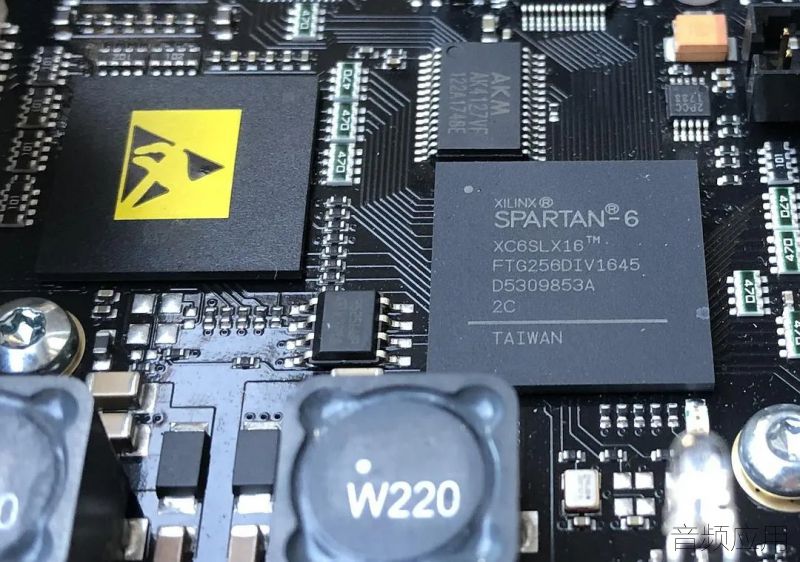

数字部分。可以看到用了 Spartan-6 做 FPGA，又有 TI 的芯片做 DSP，所以 RME ADI-2 Pro FS 的功能非常丰富，PEQ、Crossfeed 、Bass/Treble 等功能应有尽有。可以说是我看到的声卡中 DSP 能力最强大的了。值得一提的是，它并没有使用传统 DAC 的时钟架构（用两片 44.1khz 和 48khz 倍数的晶振），而是直接使用 FPGA 和一个 25MHz 的晶振（见下图）构成了一个 1GHz 的高精度 PLL 时钟，直接把误差降到飞秒领域（所以产品名中有 FS）。可见这款产品并不依赖传统 Hifi 产品的理念，而是和 FM 合成器等音乐设备走得更近。



解码每个双声道输出使用一片 AK4490EQ 做数模转换，输入使用 AK5574EN 做模数转换，采样转换使用AK4127VF。这些都不算旗舰（AK4490EQ 2.5 美金一片吧），但是 RME 厉害的地方是能做到芯片 datasheet 的指标，比那些吹用了更高级芯片的中国 Hifi 厂家产品参数还要好（文后面有实际数据）。
: H) C* ^# H( ^, e1 w3 r0 o
4 c* z/ X% M* p( ]

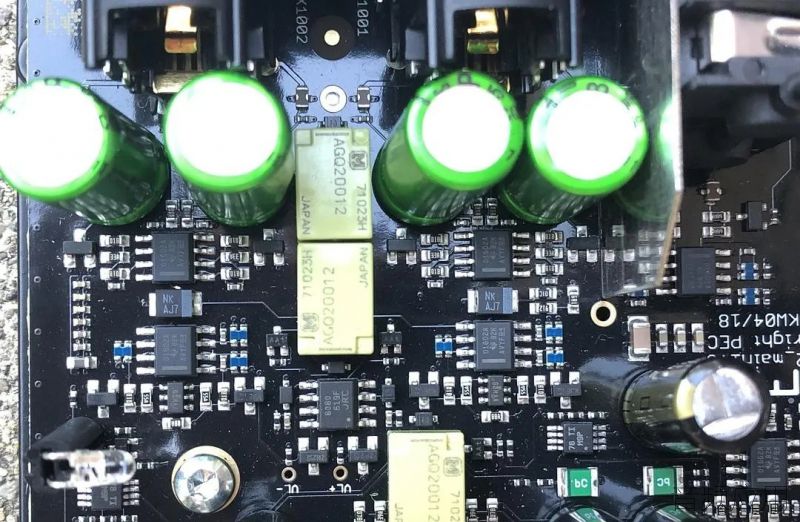

' P- H( y3 X' z& q, z1 V输入部分使用 XLR/TRS combo 接口。又是 Nichicon 电容加上熟悉的 OPA1602A。
9 _) m; S: E6 b* u  W- U8 `


使用了两周后，除了大热天有点烫外，完全没有别的缺点。各种保护措施一应具全：直流保护、过载保护、短路保护等等。就我这从小碰什么电子产品什么就会坏的天赋，买那些便宜的没这些保护的机器几天就可以直接申请退机退款了：）
3 G2 e/ g" h. d9 g7 J- }
下面给评测数据。测试均为本人所测，使用的 ADI-2 Pro FS 的输出 loopback 到其输入部分。因此实际上，测出的值为 DAC 和 ADC 的噪音及失真的总和。
. ]" ~- _/ T4 F
下面这些数据，不少比官方 Spec 的数据还要好。可见他们标得比较保守。所有值都是没经过 A weighting 的。
; H9 b& k) O& J) C
首先是 Line Out:
) V; A, L; b$ X* q

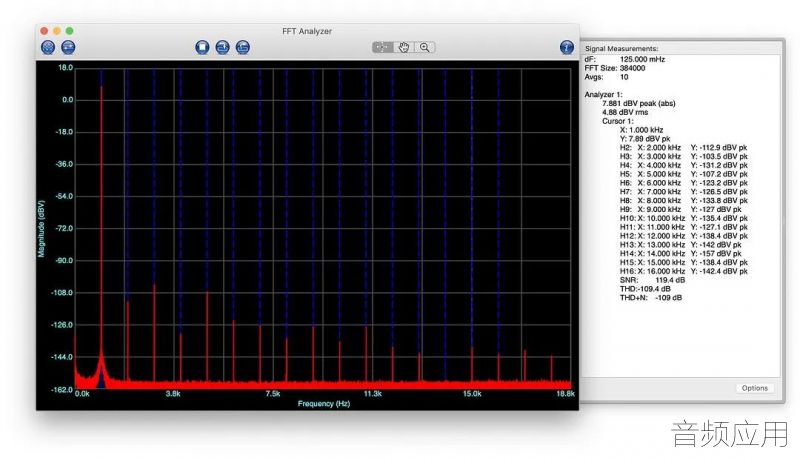

' Z7 B+ [' n: T% }7 p在 +24db 的高增益下，通过 +24db 输入增益的 Line in 测量，SNR 到达 119.4db， THD+N 为 109db。最大的失真来自 3rd harmonics，为 -111db。
" W9 ?7 K- i# H' _9 ]

+ t+ y1 @# V" i
耳放的数据：

在 +7db 的低增益模式下，通过 +13db 输入增益的 Line in 测量（因為更小的增益是 +4db，而 +7db 的耳放增益會使其過載失真）。
# R+ D( g0 L! p6 u* p

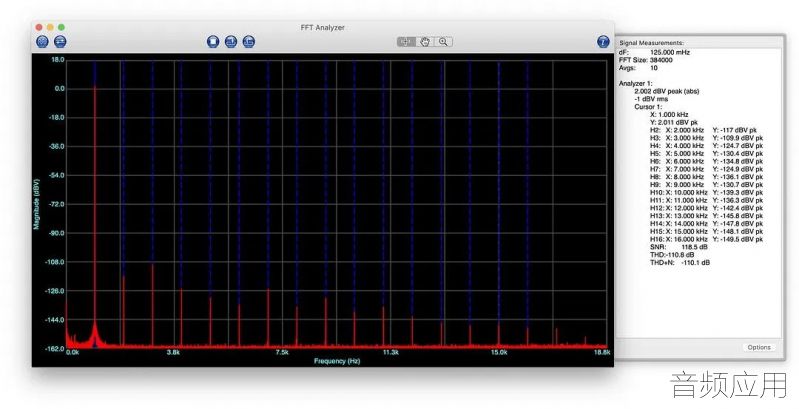

+ C1 @# R# z5 z$ X6 I' i( H118.5db 的 SNR ，-110db 的 THD+N。最大的失真来自 3rd harmonics，为 -112db。
  l" }1 M3 J, D# c& C

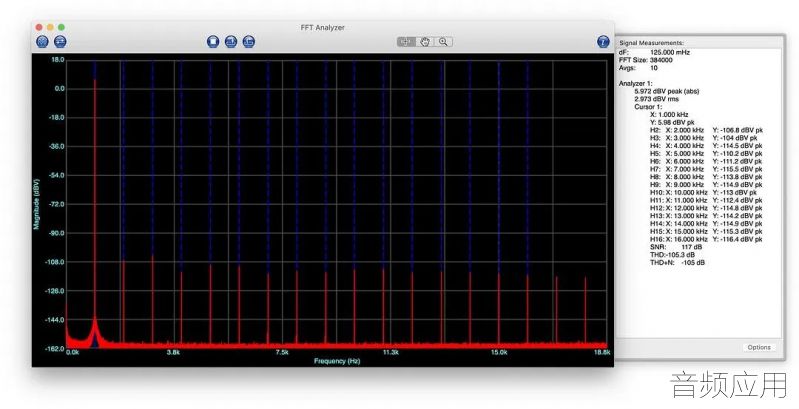

在高增益（+22db）下数据并不是很好，其实不是 DAC 的问题，而是是到达了 ADC 的最大量程。理论上大家也很少使用 0db 量程测 0db 信号。不过就算如此，数据也比大多解码耳放好。SNR为117db，THD为-105db。



# T9 {$ {0 F* Q# A0 j可幸的是，只要减少0.5db，就立刻很赞了：
6 T) U$ u+ G% s5 s) E# j5 H" E120db 的 SNR，-112db 的 THD+N。最大的失真来自 3rd harmonics，为 -115db。

- ?  }1 o5 O( a6 |
' n* p: G- G/ F0 m; {( L5 X

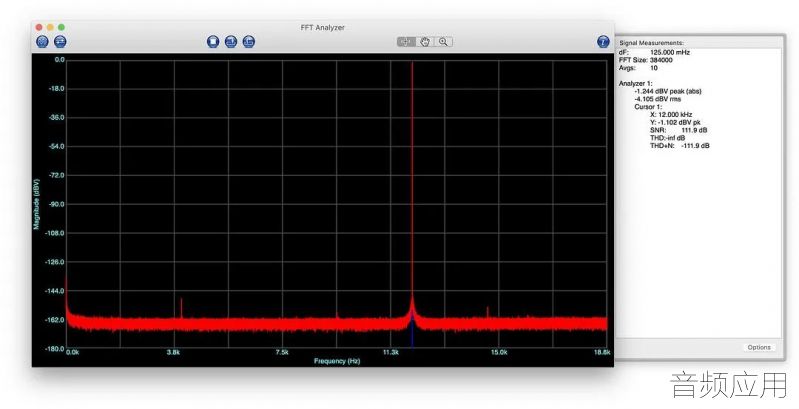

Jitter 测试非常干净：
9 i7 ?) \( \% U2 fSpike 很少，最高的那根为 -147db。人耳无法分辨 -110db 以下的 jitter。
4 H- }+ c' b. M7 e! s- [+ B

4 l+ S. B) @: |
RME 的技术从这些图中可以看出来——大家可以试试找找有哪个用 AK4490 这样中低端芯片的解码器能做到这数据。如果你看 AK4490 的 datasheet，会发现他们居然达到了设计参数的上限 (120db SNR, -112 db THD+N)，而这一切是在没有任何所谓线性电源、高级振晶之类的前提下实现的。
6 b. f6 F( A  _  o; d. p' Z

9 D; k- {' p' C& V: N) J体会：选了很久，别的产品都是买了过不了几天直接退货。直到 ADI-2 Pro FS 出现在我的购物单里。咬咬牙下了定单。收到货后被漂亮的外表和内部主板吸引。翻开一百多页的说明书，连我这个常年写合成器的人，都能在其中了解到自己不曾知道的知识。在此后的每一天，我都会大量使用到它内置的许多 DSP 功能。它的输入输出非常丰富，简直可以说是个音频界的瑞士军刀。而自己测试数据后，又不得不佩服它高超的设计水平。这是这辈子买过最值的电子设备，每天点亮它心中都充满欣喜。让人感慨钱的声音就是好。
