带你发现韩国这家小而完美的剧场如何选择音视频系统

berryp

位于首尔文化和学术区泓大区安静的Wausen-ro住宅小区内，几乎没有任何迹象可以看出此处藏匿着一处多用途的演出场地。Under the Clouds剧场由一位数学讲师筹划及资助，在音响和灯光系统方面，它拥有一些令人印象深刻的独特之处。这家新建的剧场位于地下的三层空间，不仅从外界无法发现，同时其音响也不会泄漏到场地外面来。

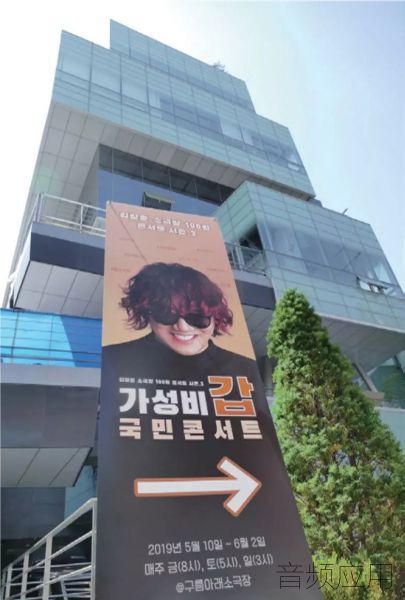

Under the Clouds剧场位于该建筑地下三层



“业主对于自己想要的东西有着一个清晰的愿景，但他不太清楚需要做些什么工作，尽管我们加入这个项目时，施工已经基本完成，室内设计也在有条不紊的进行中，”Soundus公司技术总监BJ Ju介绍说。这一愿景包括高性能的音响、灯光和视频系统，能够满足剧场为200位坐席观众举办任何类型演出的需求。



由于剧场紧凑的尺寸，因此它也带来了一些有趣的挑战。幸运的是，业主为Soundus团队授予了艺术化改造的许可，允许他们设计、提供和安装一套满足其多功能需求的音响系统。“场地可以出租用于多种用途，从只需要演讲扩声的公司活动到大声压级的摇滚音乐会演出等等，”Ju继续说道，“此外，客户还能够在这里举办电影之夜活动，因为剧场的舞台后方安装了一块21:9 LED 4K银幕。”



Under the Clouds剧场经理Jae Hyun Park与Ju是多年的相识，因此委托Ju来设计、提供和安装所需的音响系统，以满足剧场的多样化应用要求。“我建议采用一套Coda AiRay扬声器系统，因为它可以应用于任意类型的扩声用途，” Ju解释说，“从清晰可懂的演讲到大声压级的音乐会，这套大功率输出的线阵列系统能够完整的重放整个声音频段。”在经过EASE 软件分析之后，设计团队发现在舞台两侧各配置五只三分频扬声器便可以提供最佳的声音覆盖。




剧院工程师Jae Hyun Park和Soundus技术总监BJ Ju



当涉及低频部分的扩声时，Soundus团队向Coda公司寻求专家建议。该德国制造商的应用经理Edgar Krueger为剧场设计超低音阵列提供了详尽的技术支持：将一套由Coda SC超低音扬声器组成的左右系统直接吊挂在AiRay阵列的后方。单一的SC2-F扬声器被夹在两只SCV-F单18英寸低频扩展扬声器之间以创建一个心形指向性的配置。SC2-F扬声器是一款由传感器控制的低频扩展系统，其紧凑、倒相式设计的箱体配置了双15英寸低音单元，频响范围为35–200Hz（±6dB）。低音单元内置了一个速率传感器，可以实时测量振膜的运动。通过与输入信号的比较，传感器可以调整功放电压和电流，校正任何的单元偏差，以确保良好的低频扩展和响应控制。



共计四台Linus14D四通道DSP功放为AiRay扬声器和SC超低音扬声器提供驱动，通过Cat-5网线连接，可以使用LiNet网络向任意一台功放传输八通道音频信号。在PC电脑或平板电脑上，用户能够采用一款Linus用户界面对系统进行控制管理。此外，系统中还增加了一台PSQ S10电源调节器和一台PSQ 108交流电源时序器。包括上层区域在内的后场通讯使用了一套ClearCom MS-704 Encore内通系统，可以同多达8只腰包相连。



Under the Clouds剧场很少有两个晚上的演出是一样的，而且就像观众每晚都在变化那样，表演者以及他们的个性化需求也在发生改变。HK Audio Linear 5楔形扬声器和Coda Cue Two 15英寸同轴扬声器为现场提供了出色且精准的返送信号，同时剧场也使用了四个通道的Sennheiser G4入耳耳返。与此同时，Under the Clouds剧场还配备了一套四通道的Shure ULXD4无线话筒系统，包括两台ULXD4D双通道接收机、4只Beta 58手持话筒发射机以及一套UA844+SWB天线分配系统。其他话筒选择还包括DPA d:vote和d:screet微型话筒头、AKG C451 B小振膜电容话筒以及D112底鼓话筒等。整套鼓组话筒大部分来自Earthworks品牌，包括用于嗵鼓的DM20电容话筒和用于Overheads的SR25心形话筒，此外还有用于军鼓拾音的一只Shure SM57话筒和用于底鼓拾音的一只Telefunken M82话筒。



则面远看主舞台

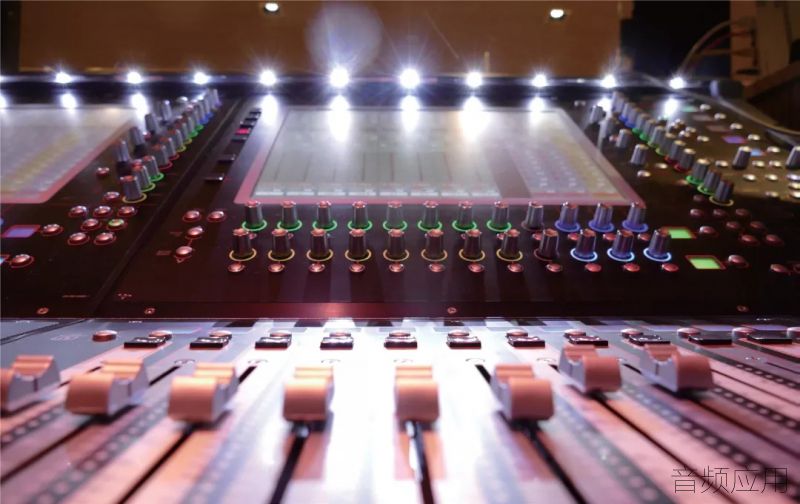

音频信号连接主要采用了Klotz AIS MY200话筒线，以及Radial和Telefunken品牌的DI盒。通过一台基于MADI BNC连接的DiGiCo 48入/16出 D2-Rack接口箱，舞台上的话筒输入能够连接至位于剧场后方一间开放控制室内的DiGiCo SD12调音台上。除了采用Super FPGA技术以及Core 2软件外，SD12调音台提供了两块15英寸触摸控制屏和DVI显示输出接口，可显示整张调音台的概览。72通道的SD12调音台还内置有录音接口，便于音响工程师进行虚拟声音检查。



“尽管SD12调音台对于这种尺寸的剧场而言有些规格过高，但是业主想要最好的设备，” Park先生解释道，“它符合我们所有的标准，因为它是一款很棒的调音台，适合所有类型的现场表演，尤其是当你把它与Waves平台结合起来使用时，能够将录音的品质提升到更高的水平。所有来到剧场的工程师们都非常喜欢操作这张台子，他们要么是以前有过使用它的经验，要么是在离开时期待再次使用。总的来说，这款台子的操作确实非常简单。”






台子后方的其中一个DiGiCo Multichannel Interface卡槽插入了一张Waves MultiRack SoundGrid卡。在如此有限的空间里，通过这套方案能够运行多款Waves插件，从而避免对于机架式混响器、均衡器、压缩器、限制器以及延时器的使用。一间录音室位于两层以上的区域，它配备了一套Avid数字音频工作站及ProTools HD软件，通过Cat-6 MADI连接至主扩调音台，从而可实现来自SD12调音台信号的现场同期录音。



剧场对于灯光的要求也没有任何限制。所有的灯杆，尤其是直接位于舞台上方的灯杆均安装有LED摇头灯及其他灯具。为此，Art Tech公司提供了大量的Robe摇头灯，包括10只LED MegaPointes灯具、10只落地式Spiider灯具以及12只Viva CMY LED图案灯、染色灯和光束灯等。除此之外，灯杆上还添加了一系列ETC Source Four Zoom 4 750W灯具。位于剧场后方控制室的一张grandMA2调光台主要用于实现大部分的系统控制，同时工程师还能够使用安装于PC电脑上的ProPresenter 6软件来编辑制作LED灯光式样。



Under the Clouds剧场安装的技术解决方案足够为三倍于其容量的观众提供舒适的娱乐享受，这座永远不见天日的小剧场将在未来数年里继续让观众流连忘返。
