浅谈Dante数字音频传输技术及应用

sumaer

近年来在长距离音频传输方面，模拟的传输方式越来越受到诟病，长距离传输容易产生噪声，布线难度大，一条信号线只能传输一路音频，导致后期维护检修成本大。因此数字音频技术应用越来越多，Dante数字音频传输技术是一种基于3层的IP网络技术，为点对点的音频连接提供了一种低延时、高精度和低成本的解决方案，解决了传统音频传输中繁杂的布线问题，降低了成本，适应现有网络，PROBASSCO Dante智能会议系统就是一个很好的例子。


PROBASSCO Dante智能会议系统

Dante网络音频可以在以太网(100M或者1000M)上传送并可以进行复杂的路由设置。与以往传统的音频传输技术相比，它继承了CobraNet与EtherSound所有的优点，如无压缩的数字音频信号，保证了良好的音质效果。具备自身独特的优势：

1)更小的延时，可自动调节可用的网络带宽，以便将延时时间降低到最小。

2) 采用了IEEE1588精密时钟协议进行时钟同步。

3)采用了zeroconf(ZeroConfigurationNetworking)协议，利用自动配置服务器自动检查接口设备、标识标签以及区分IP地址等工作，无需启动高层级别的DNS或者DHCP服务，同时节省了复杂的手工网络配置。

4)网络的高兼容特性。Dante技术可以允许音频信号和控制数据以及其他不相干的数据流共享在同一个网络中而不受干扰，用户可以最大限度的利用现有网络而无需为音频系统建立专网。

5)自愈系统。为了避免意外导致的音频传输中断，Dante系统可以设定多重自我修复机制，例如时钟丢失、网络故障等。

6)音频通道的传输模式可以是单播或是多播。

Dante数字音频传输技术允许在一个以太网线上同时发送和接受许多的音频通道，并且避免了早起解决方案的复杂性和局限性。Dante的低延迟和严格的同步播放，可以满足最苛刻的音响系统的要求， 并且与现有的IT设备的兼容性非常好。和传统的产品的不同之处是，Dante已经跨越了二层网络通信协议，完全采用更为先进 和方便的IP三层通信协议并且可以通过对Firmware的升级，直接过渡到AVB(AudioVideoBridging)协议，这是非常重要的一步。

Dante数字音频传输技术依靠其自身强有力的优势广泛应用于专业音响行业、广播系统、电话会议系统、楼宇智能音频系统、大型运动会等行业。Dante网络音频技术代表了当下音频传输技术的发展方向。

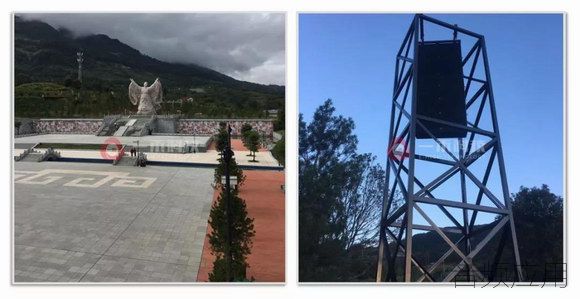

大型广场扩声汉山广场室外扩声系统



• 项目简介与分析

汉山广场是观赏汉山夜景灯光秀的主要场所，其音乐和山顶灯光秀结合。整个广场面积约64万平方米，其中扩声区域南北长约400米，东西宽142米至240米。用户要求整个广场声压足够大，站在每个地方声音大小都差不多。






• 项目的平面效果图



• 设计思路—音箱选择：

根据国家室外扩声一级设计标准，最大声压级≥105DB，声场不均匀度≤8DB。一禾科技项目设计团队经过实地考察及计算机模拟设计测试确定该室外扩声系统设计方案，扩声系统采用了8组双12寸外置三分频室外防水线阵列作为扩声音箱，主舞台两组线阵及4只流动返听，观众区部分六组线阵列音箱，每组线阵音箱均采用4只全频加2只超低频音箱。每只音箱的灵敏度106DB/W/M,额定功率2000W，每只音箱的最大声压级可达到139DB,在传输80米后仍能达到118DB的声压级，声场不均匀度可以控制在8DB以内。保证项目安装调试完成后能达到国家音乐扩声一级标准。

• 控制方式设计：

现场设置一个中心机房控制室，中心机房到最近的线阵音箱接近50米，最远的线阵音箱接近250米，所以功率放大器不可能放置在中心机房。因此一禾科技建议在舞台两侧和整个广场设置8个设备放置区域，8个设备放置区域作为信号处理室和功放室，靠近8组线阵音箱，以保证从功放到音箱的距离尽可能的短，避免线路上的损耗。8组线阵音箱，每组由4只全频和2只超低音箱组成，因此每组线阵有14路信号需要单独处理，总共有112路音频处理信号和112路功率放大信号需要传输、处理。

• 系统架构设计：

如果还采用模拟扩声系统架构，将有112条音频信号需要被传输、处理、调节，平均每条线路长度超过100米，最长的将近200多米。信号衰减、干扰、高施工成本、备份复杂、无法监控每条线路的信号传输状况。所以整个系统采用1台32路带DANTE的数字调音台作为信号混合、分配、初步放大。9台数字音频处理器作为信号处理的主架构，中心控制机房1台，8个设备放置区域各一台，对每组线阵进行分别、单独处理。全部采用DANTE数字信号光纤传输，避免在信号传输上信号丢失和信号衰减。从中心机房到8个设备放置区域，每个区域只需要放置两条光纤线即可实现信号的传输与备份，从而保证的信号传输质量、简化施工难度、节约施工成本。
