vivo TWS Earphone是vivo推出的头款真无线蓝牙耳机。在蓝牙音频的研发与应用上，vivo与高通之间进行了全方位的合作，并在vivo TWS Earphone上震撼发售了高通较新的旗舰无线蓝牙音频芯片QCC5126。

vivo TWS Earphone在音质传输，连接稳定性上有出色的表现，续航时间也没有短板，是一款在做工设计，无线音频体验及售价上对标苹果AirPods二代的TWS新品，发布之时立刻掀起一波讨论热浪，有些网友抱怨外观上太像iPhone，有些网友又表示终于可以将自己的AirPods更换了…但总体来看，除了外观上被部分网友诟病，大多数留言的网友都表达了对vivo TWS Earphone的喜欢与赞美。

我爱音频网在9月18日的高通语音与音乐媒体沟通会上抢先体验了vivo TWS Earphone，立即被它的外观颜色所吸引，并与AirPods进行了对比。通过现场的简单体验，感受到vivo TWS Earphone双耳佩戴舒适度上佳，这一点的确能够媲美苹果AirPods。接下来抛开外观的因素，我爱音频网对vivo TWS Earphone进行了拆解，着重考察vivo TWS Earphone这款年度旗舰级TWS耳机的用料和做工，一起来看看。



一、vivo TWS Earphone真无线蓝牙耳机开箱



包装整体颜色为海军蓝，正面并没有产品的图片，只有处于中部带织纹的圆盘内的vivo TWS Earphone白色英文，设计简约，营造出几分神秘感，高冷范儿。



包装侧面的产品信息贴纸，颜色：皓月白；型号：XE W1，生产日期：2019年9月28日，输入：5V⎓0.5A，输出：5V⎓0.3A；制造商：维沃移动通信有限公司。



包装清单：使用说明书，保修卡，vivo TWS Earphone真无线蓝牙耳机，充电线。



包装附带的白色充电线，这是一根USB-A to USB Type-C充电线。



皓月白版本的vivo TWS Earphone充电盒正面，中部有一颗指示灯，下方是vivo的logo，充电盒整体为鹅卵石圆润造型，适合把玩，没事盘一盘。



充电盒背面的合页下方有一颗配对按键。


充电盒底部的USB Type-C充电接口。


充电盒背面的金属合页为磨砂质地。


这是充电盒打开的样子，耳机放入紧密牢靠。


内置耳机的充电盒重量为42g。


充电盒单重33g。


左右耳机共重9.1g。

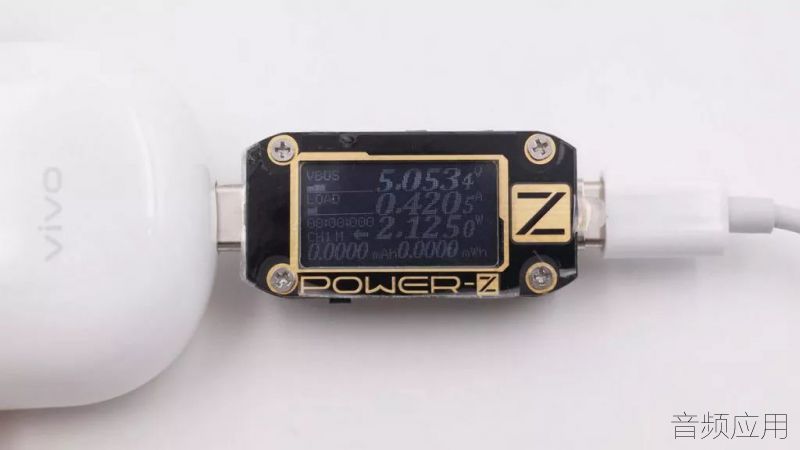

我爱音频网采用POWER-Z KM001C对vivo TWS Earphone进行有线充电测试，充电电压：5.052V，充电电流：0.420A，与官方标称的5V⎓0.5A相近。


充电盒耳机座仓底部特写，左右耳座仓各有三个金属充电弹片，与左右耳机底部的三个金属充电触点对应。


耳机的整体外观造型。


耳机底部有三个金属充电触点，底部中央是通话麦克风开口。


耳机背面的降噪麦克风开口。


耳机顶部的泄压孔，开口有防尘网覆盖。


耳机内侧的泄压孔，开口有防尘网覆盖。


耳机的出声孔，也是有防尘网覆盖。

文玉姗

二、vivo TWS Earphone真无线蓝牙耳机拆解


我们首先拆解vivo TWS Earphone的充电盒，盒体用胶水粘合，我们用工具将其抠开。


充电盒整体为三段式。电池、主板固定在中框上。


按键内部有密封胶，阻止灰尘进入。


LED指示灯开孔内部有遮光棉，柔光罩。


充电插座外面是一圈金属装饰。

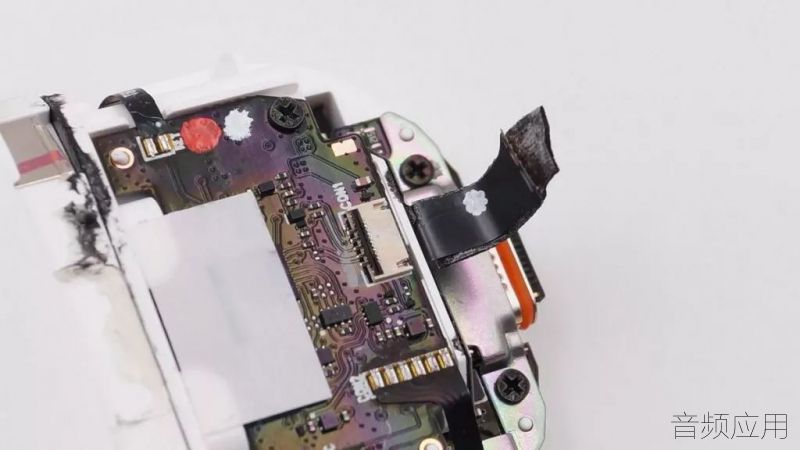

内部一面特写，主板及零部件位于这一面。


内部另一面特写，微动按键位于这一面。


排线通过插座与主板连接。


拆开排线之后才能将充电插座和指示灯所在的下部与霍尔元件副板所在的上部分离。


金属磨砂合页内隐部分凹印有HY01-B，旁边是用于磁吸盒盖的磁铁。


座仓内部用于磁吸耳机的磁铁，边上的磁铁用于磁吸充电盒。


这是内部的霍尔元件，用于检测充电盒的开合状态。


霍尔元件副板特写。


副板上丝印4D8U霍尔元件。


电池排线特写，可以看到正反面均有泡棉胶保护。


USB Type-C充电接口周围有一圈橙色橡胶圈用于防水。同时USB Type-C充电接口副板有一块金属板固定于内部胶壳，接口牢靠，插拔更加稳定。


USB Type-C接口小板的排线插座特写。


卸掉固定板及与之连接的主板排线，我们将USB Type-C接口小板拆出来。


Type-C接口副板一面特写。


Type-C接口副板另一面特写。



小板上有一个TVS芯片，用于输入过压保护。


Type-C接口副板丝印S11 958 A583 IC。


充电盒内置的锂聚合物电池，这面的电池文字信息被黑色胶带贴盖，电池同样采用排线连接。


揭掉黑色胶带，型号BW-A1锂聚合物电池组，额定电压：3.85V，额定容量：400mAh/1.54Wh，生产日期：2019年6月14日，中国制造。


从锂聚合物电池组表面标注的信息可知这块电池来自于ATL新能源科技。



电池保护板封胶处理，上面有NTC检测温度。


LED灯被白色塑料柔光片覆盖，被黑色海绵衬垫，黑色海绵遮光。


配对微动按键与主板通过FPC连接，焊接到主板上。


配对的微动按键特写。



充电盒内部主板一面特写。


充电盒内部主板另一面特写，丝印TB016 充电盒主板。



这里是一颗升压IC，将电池电压升压为耳机充电。


Nuvoton新唐ML51TB9AE低功耗8051单片机 。

ML51TB9AE 为内建 Flash 的增强型 1T 8051 内核微控制器，正常运行模式典型功耗可达 80 uA/MHz 以及休眠模式下功耗可低于 1 uA。此系列较高速可达 24 MHz，并内建 38.4 kHz 低速内部振荡器，支持宽电压工作范围 1.8 V 至 5.5 V 工作温度：– 40 ℃ 至 105 ℃。

文玉姗

ML51TB9AE 包含 16 K 字节的 Flash 以及一个额外 1 K 字节片上辅助 RAM(XRAM), 备有丰富的外设，如 28 个通用 I/O、2 组串口、1 组 ISO-7816 界面、2 组 I2C 与 2 组 SPI，并提供 QFN33 封装。


ML51TB9AE框图。


我们接着拆解耳机，耳机外壳通过胶水粘合，我们用工具将其抠开。


耳机背板内部的触摸FPC和降噪麦克风。


耳机内部被黄色高温胶带包裹的纽扣电池，电池表面印有二维码。


耳机底部的S2371 5417通话麦克风。


内部的磁吸金属材料，用于与充电盒座仓磁铁磁吸固定。


丝印19W36H扬声器特写，扬声器采用FPC连接。

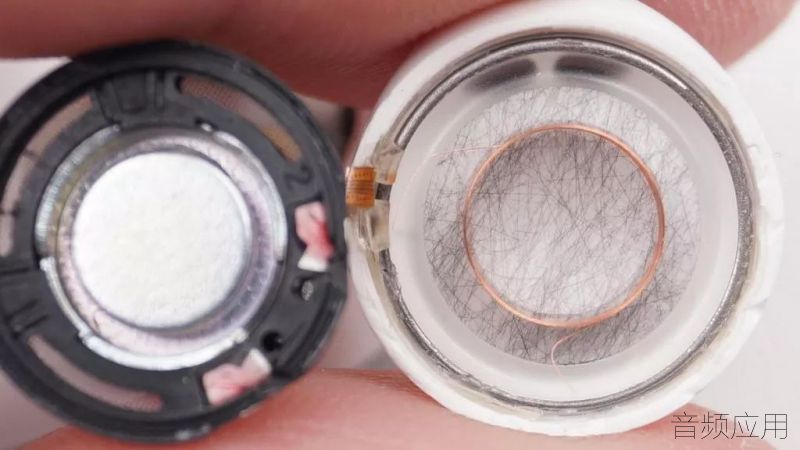

拆开扬声器内部，可见发声单元尺寸很大，采用14.2mm纤维复合振膜，音圈为纯铜材质，动圈扬声器。


耳机外壳为两层，中间隐藏有元件通过排线连接到耳机主板上。


我们分离双层结构，露出隐藏的紧贴内壁的FPC。


这是一片电容感应FPC。


这是外壳另外一侧的一片电容感应FPC，两片配合用于检测用户的佩戴状态。


主板通过排线与多个部件连接。


主板上面有排线座，排线连接到耳机内部。


耳机的整体结构一览。


S2371 5176降噪麦克风，降低环境噪音，提升通话质量，麦克风背面是触控感应FPC。


连接着多个功能元件的FPC排线一面特写，排线上集成了降噪麦克风，两片电容传感FPC，一片触摸传感FPC。


连接着多个功能元件的排线另一面特写，这一面有一个与主板排线插座连接的排线插头。


这是主板区域，连接蓝牙天线和充电触点，麦克风。


主板区域的另一面，可以看到充电触点和电池。

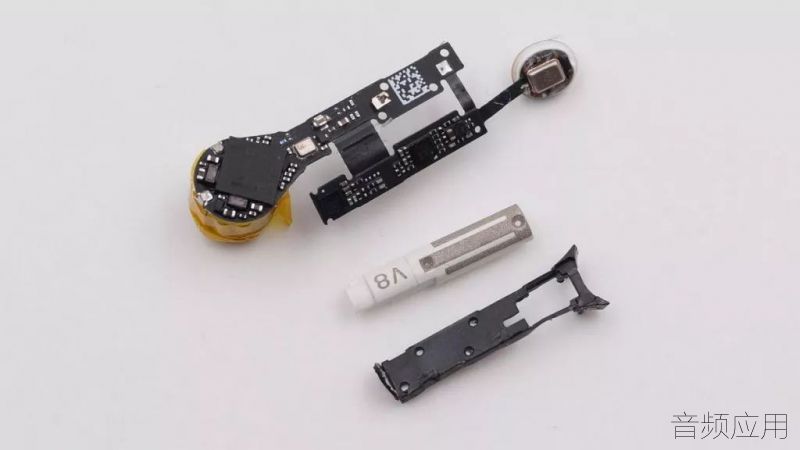

分离主板与蓝牙天线，主板与蓝牙天线之间有一个黑色固定支架。


耳机内部有独立的蓝牙天线，金属化塑料天线，更大的天线提供更高的增益，得到更好的连接质量。


蓝牙天线另一面特写，这是与主板上的蓝牙天线弹片接触的区域。


耳机主板上的蓝牙天线弹片。


平展开的耳机内部异形主板大小与一元硬币的比较。


两块主板通过软板连接，制造工艺非常精密。电池的正负极通过焊接与主板相连。


MIC-POWER 尺寸为8mm直径6.3mm厚 3.7V，0.111Wh纽扣锂电池。

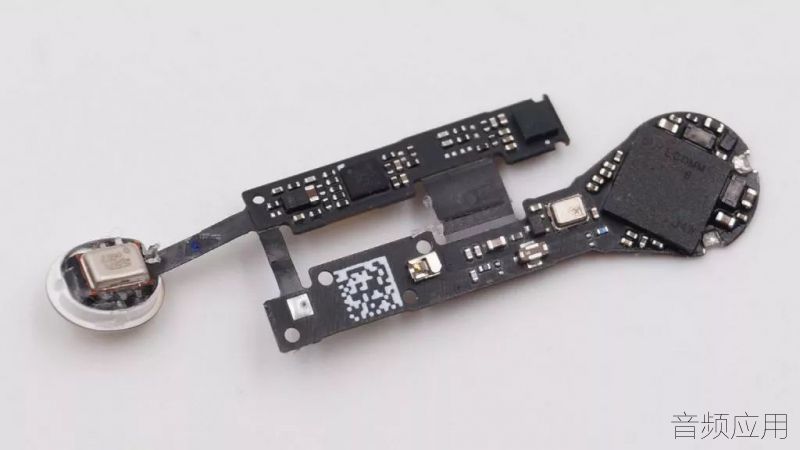

耳机内部异形主板一面特写。


耳机内部异形主板另一面特写。


丝印Z7CLW1921 IC。


丝印LL14 IC。


丝印M53 IC。


加速度计，用于响应双击操作，上面丝印了二维码。


vivo真无线耳机采用了Goodix汇顶科技GH611电容式入耳检测及触控2合1单芯片解决方案



支持双通道，可大大降低误识别率，提高检测准确度。触控支持点击，长按和滑动操作，不需要增加额外的G-Sensor和单独的触摸IC方面的控制即可实现丰富的人机交互功能。

GH610/611是一款电容式入耳检测及触控2合1芯片，可应用于智能耳机的入耳检测及触摸按键检测。GH610/611内部集成了高性能、低功耗的 MCU 及自容感应前端电路，可根据电容变化进行入耳检测以及触控操作，从而实现对相应的人机交互界面系统的控制。该系列芯片采用汇顶科技自主开发的感应算法，可实现超高信噪比，能准确识别耳机状态（佩戴/摘下）以及滑动、单双击、长按等操作。


GH610/611系统框图。



主板搭载了一颗QUALCOMM高通QCC5126旗舰蓝牙音频芯片。


高通5100系列特点。


QCC5126 区块图。


vivo TWS Earphone真无线蓝牙耳机拆解全家福。



总结：

vivo TWS Earphone的充电盒采用抛光亮面工艺，外形圆润小巧；耳机采用半入耳一体设计，轻巧简约，外形与耳道契合度高，佩戴舒适。

充电盒内部采用大量特殊定制的精密组件，工艺高度集成化，设计布局紧凑合理，为内部的电池提供丰裕的空间，保障了电池的容量；耳机内部采用贴片式电容传感器，有效节省内部空间。动圈单元口径颇大，同时还配备纯铜音圈及复合振膜，配合aptX高清音频解码技术，音质效果更加有保障。

耳机搭载了QUALCOMM高通QCC5126旗舰蓝牙音频芯片，这颗芯片具备双路连接技术，支持左右耳机分别连接设备，有效降低无线音频延迟，增强无线连接的稳定性，与内置独立的蓝牙天线协同，进一步提升vivo TWS Earphone无线传输的能力。
