数字 MEMS(MicroElectroMechanical System 微型机电系统)麦克风在各类消费设备，机动车辆和工业应用中广泛使用。一支 MEMS 麦克风的声学传感器和数模转换器集成在一块硅片上。只占用 PCB(印刷电路板)上很小的空间，让麦克风可以和信号处理器直接相连。
) v1 t  \4 N/ A
, z$ }4 C% V" m. q9 L9 q4 ^

$ \; Q9 K) B, X- z
. J. m) q+ {: f1 P7 B  n　　六支 MEMS 麦克风组成的阵列
/ l9 Z' W/ @9 x# s) R, T
　　由于语音识别类应用的高速增长，数字 MEMS 麦克风通常以阵列的形式出现。为了确保完美无瑕的运行，麦克风的技术指标，以及更重要的，阵列中所有麦克风相互协同的性能都必须严格测试。

　　数字 MEMS 麦克风特性

" z! Z2 M2 a# `　　主流 MEMS 麦克风输出 1/2 周期的 PDM(脉冲密度调制)数字信号。麦克风需要一个时钟输入(CLK)，并通过 DATA 接口输出数据。此外，两支麦克风共用一条数据线。因此，它们分别配置为“左(L)”或“右(R)”麦克风。只需将 L/R 输入接 Vdd 或地即可实现。MEMS 麦克风供电大多为 1.8 V 或 3.3 V。

" G; u0 i4 O; a　　实际运行时，“左”麦克风会在时钟信号的每个上升沿写下一个字节，“右”麦克风则在下降沿。当一支麦克风写数据时，另一支麦克风会将数据输出端置于高阻抗模式。在接收信号的信号处理器中(DSP)，左右两个信号再被一起灌入两个信号流中。


  t  w" v/ e( O; \- @

　　两支数字 MEMS 麦克风工作示意

  K+ i/ q( n* o- p　　如果两支麦克风中的一支没有安装或丢失了呢?

$ N5 r* H" n) d$ u
( S+ Z! u3 Z! w- k7 P% ~6 i

) o' ^9 P7 k& b9 v: n: s2 |( f　　只有一支 MEMS 麦克风正常工作示意

　　示例中，右麦克风丢失，因此只剩左麦克风在写入数据。在信号下降沿，左麦克风将其数据端口置于高阻抗状态。数据链仍保持之前的状态，这样，对于数据接收端的 DSP 来说，右麦克风传来的信号和左麦克风完全相同。两条数据流是一样的!测试系统必须能识别这一问题，测试电路板上的 MEMS 麦克风阵列时，检测麦克风丢失是基本的。
* F/ M9 L. G2 W
　　控制数字 MEMS 麦克风的时钟频率从几百 kHz 到 3 MHz 不等。频率越低，功率越小，音质也更差。
" \& c, X; f6 i, n8 R7 y( s( b
5 W3 p+ i+ J' F　　为了确保数字信号的完整，数字 MEMS 麦克风和音频测试系统间的距离越短越好。这类麦克风不适合连接过长且电容过高的缆线。
- L- I' k3 h5 t# d' K  N
, L( u2 s+ [  v1 B' k0 g　　测什么?
! i7 h0 r9 f, x# G4 G5 s
　　要测试数字 MEMS 麦克风的声学参数，数字信号需要接入音频分析仪，或转换为其它格式，比如模拟信号。品质控制测试中涉及的参数和其它大多数麦克风基本一致，如灵敏度，频率响应，失真，信噪比(SNR)等。实验室环境下完整的测试内容有 EIN(等效输入噪声)，PSR(电源抑制)，PSRR(电源抑制比)和动态范围等。此外，还可以通过转台测试麦克风在不同频率下的指向性。
( z- z8 n  b0 U6 y1 Z
7 D9 T. G: l! b, w  r3 y0 p/ v. I7 P
' M  d( h, b2 f( k

& \! h/ N7 r& x5 C　　麦克风极性图

3 Y& ?; g$ Z! v9 F4 `3 `　　对于所有的测量(单位不是 % 或 dB)，数字 MEMS 麦克风测量结果的单位不同于模拟麦克风。比如模拟麦克风的灵敏度单位是 mV/Pa 或 dBV/Pa，而数字麦克风的单位则为 dBFs，它表示“满刻度分贝”，描述的是 94 dBSPL(1 Pa)到被测麦克风*数字输出间的余量。这个*输出也是 AOP(声学过载点)。

# _) P0 W  I$ x1 z" _/ t

, G& N$ x7 u, c

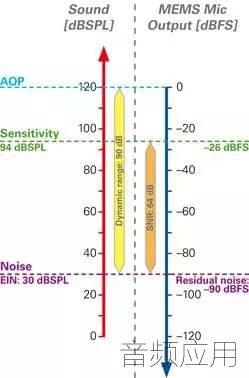

, u8 K7 C* k( U6 Y) a　　声学 vs. 数字 vs. 模拟

4 h: R$ ]5 x8 p# X5 @7 Z" Y- v　　测试单支 MEMS 麦克风的情况其实非常少见。多数情况下，测试的都是集成在电路板上的多支 MEMS 麦克风。要确定该电路板的性能，必须弄清所有 MEMS 麦克风之间的相对性能。一个典型的参数是“灵敏度跨度”，也就是 MEMS 麦克风中*灵敏度和*小灵敏度的差值。
