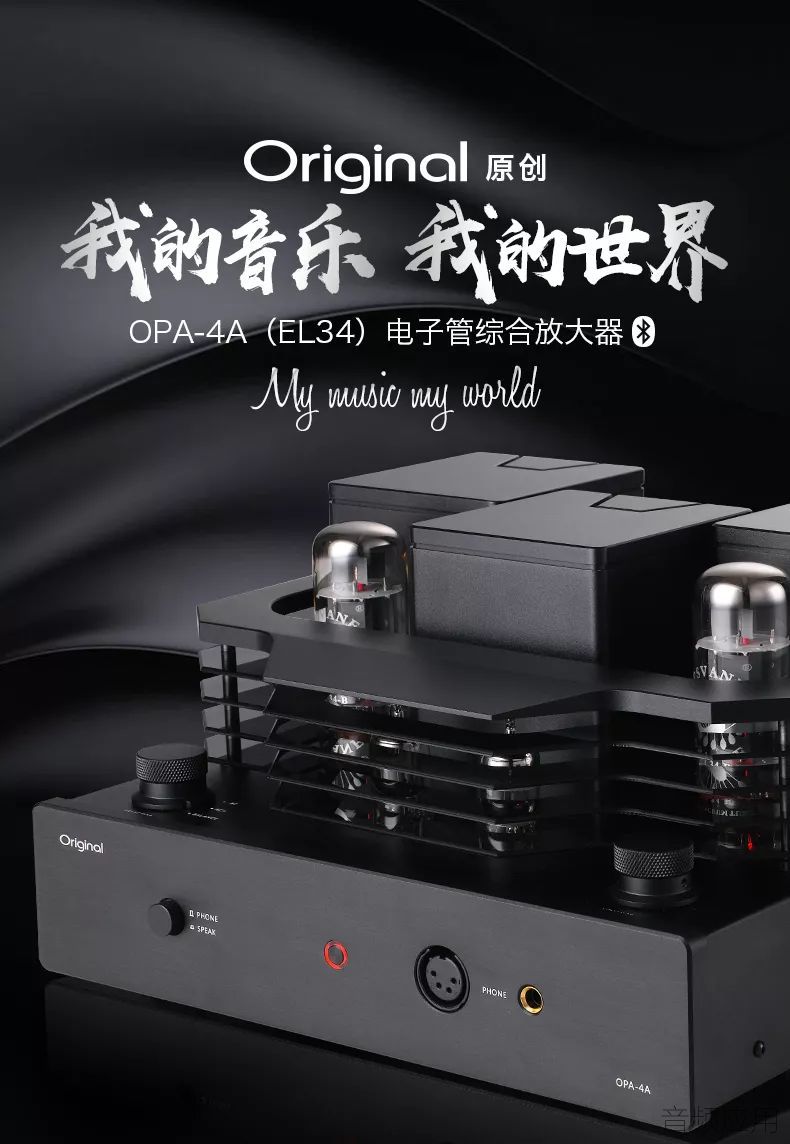

/ i/ B+ n, n2 c& i% S% i2 O0 {Original（原创）近日推出两款新产品，分别为OPA-4A与OPA-5A两款电子管放大器。两款产品的设计相当接近，前级均采用了12AU7，主要是后级部分不同，在输出功率上有所区别。其中，OPA-4A的后级方面采用了EL34，而OPA-5A则采用了KT88。
$ l# ?  w$ T& y, ^: \  |
电位器方面采用了来自日本ALPS，保证音量的精细调整。另外，两款胆机可以接驳音箱、耳机，满足不同需求的玩家使用。此外，它还支持蓝牙输入，支持到APTX-LL，只需要一台手机，就能享受高品质的音乐。

  g# G' p& }3 z, W9 k' Z( H9 X以下是这两款放大器的详情及参数，烧友们先了解一番。


0 c" e. H& t- b& T; |& a


, F6 n+ Y7 l' y1 k% T2 I
) b0 K$ n6 q) |' q  Q! p# U
5 g' h+ s! S1 J: I7 }0 J



2 C5 H4 }" a$ o1 |  Q5 D+ a

# e, r5 L% x: B) f产品特点：
1、整机采用高品质PCB焊接保正稳定和一至性

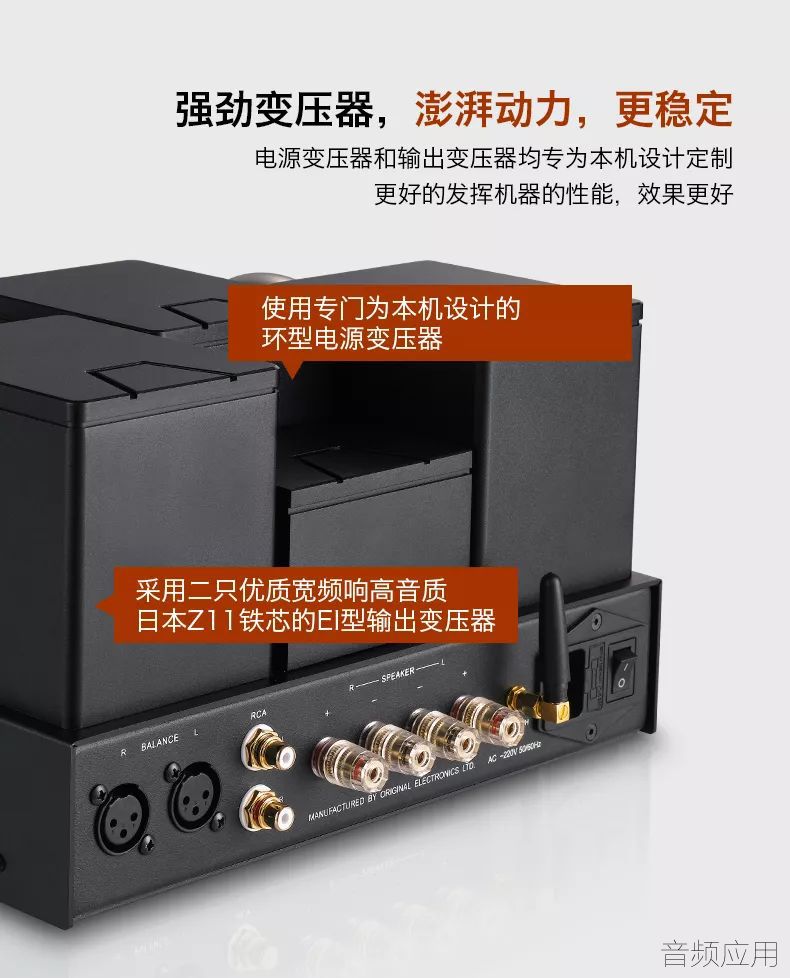

) b6 E8 ~+ o0 W0 Q* o3 g% l2、采用二只出色宽频响高音质日本Z11铁芯的EI型输出变压器
, Q4 A& J$ ]% o. |' `4 |& d3、使用专门为本机设计的环型电源变压器
) X& Q4 C  Q/ w* r" W4、前级使用12AU7真空管二只,后级使用二只EL34真空管做A类单端功率放大。其中五极管EL34电路上采用三极管的工作方式,充分体现EL34特有的润泽厚实的个性。
5、输入有BALANCE/RCA/蓝牙选择
" n3 b7 i; G3 e' r7 M6、耳机输出可选择四芯平衡输出和6.5头输出
7、设有外接音箱功能
8、开机静音延时功能（约30秒）

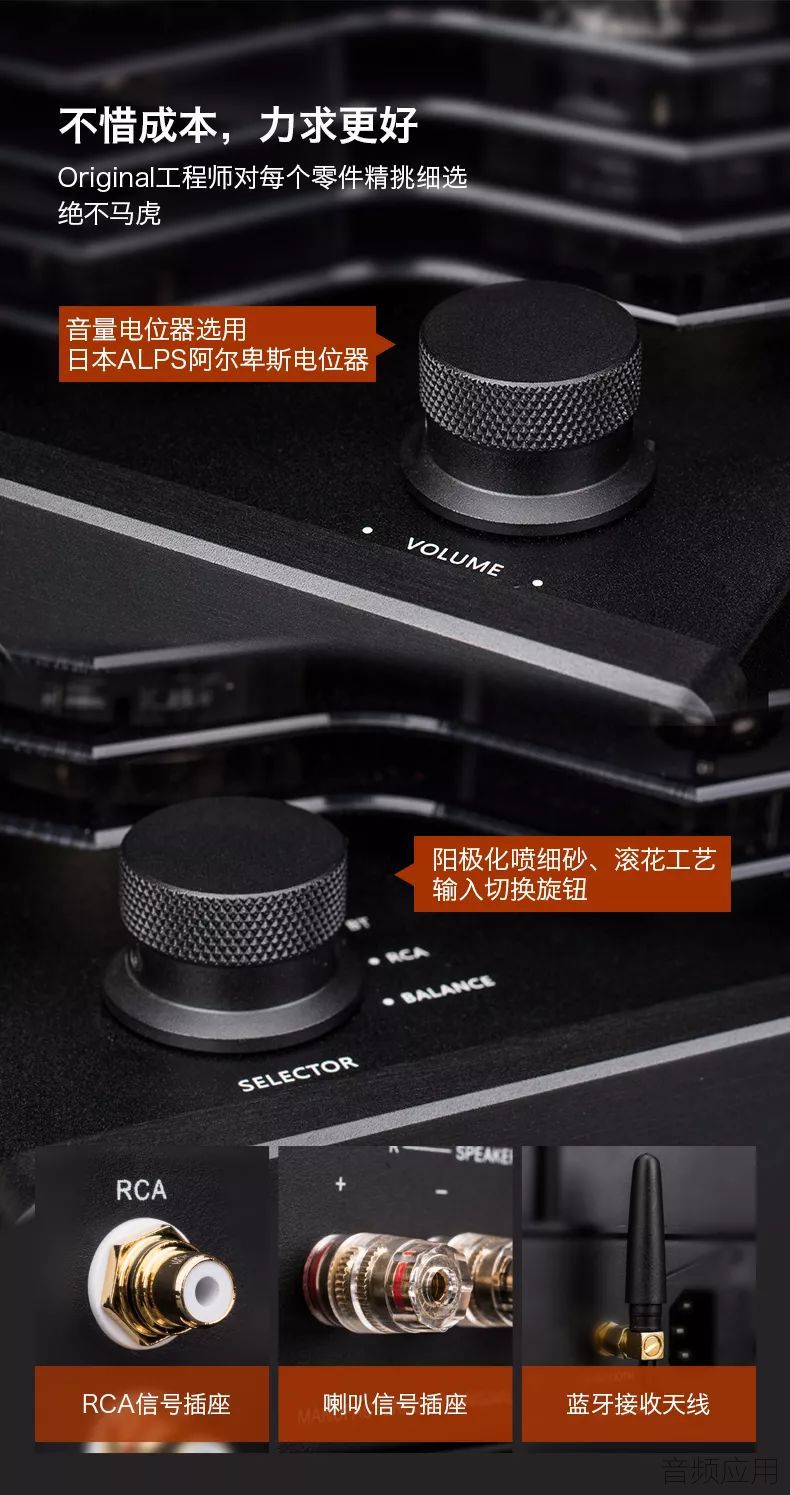

9、音量电位器选用日本ALPS(阿尔卑斯)27型电位器

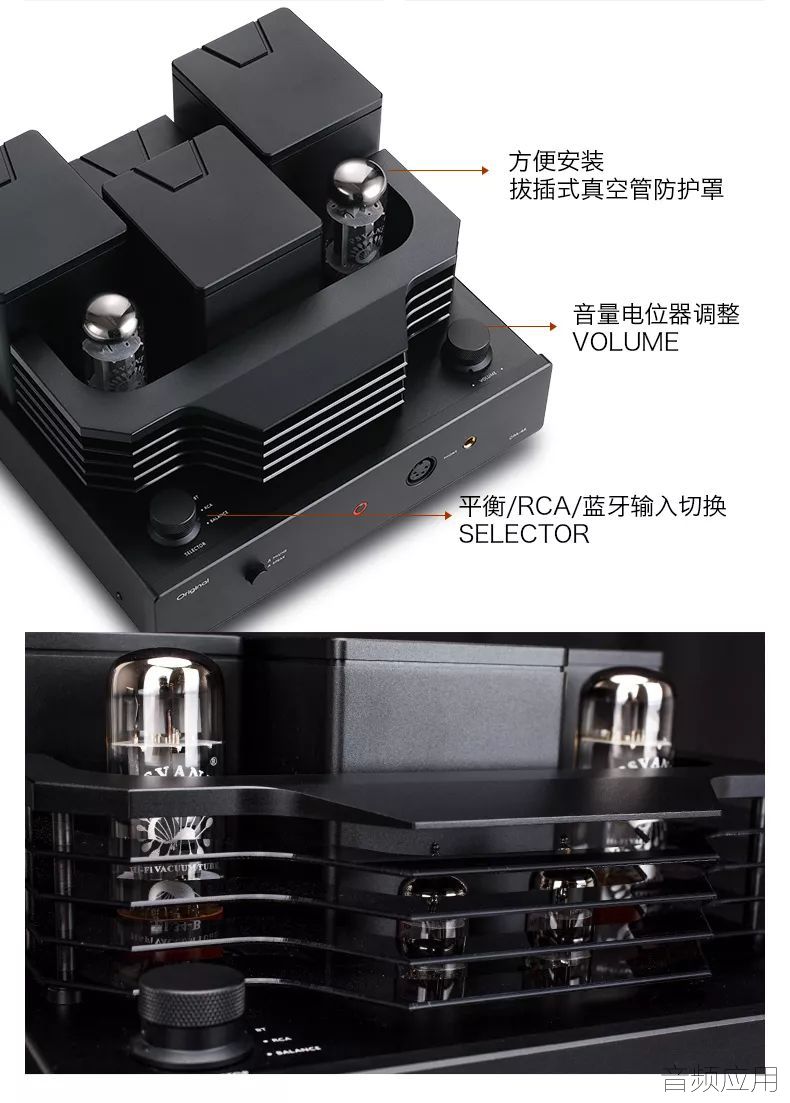

& Q2 V- A- @$ S* y0 h, z; P10、方便安装的拔插式真空管防护罩

# ]# ?) Z, d5 A6 X: x1 d( v" m
/ J) o" V, H+ }& u6 A8 J3 p

月亮湾的歌声

技术参数：
/ C( Q, ]. H+ [; D# N  z额定输出功率：外接音箱输出:4W＋4W（4-8Ω负载时）
平衡耳机输出: 2200MW＋2200MW（32Ω负载时）
单端耳机输出: 600MW＋600MW（32Ω负载时）
整机频响：20Hz～50kHz（-1.5dB）
谐波失真：0.5%（1kHz）
- n6 s1 O+ x" z; z, |信噪比：89dB
输入灵敏度：220mV
输入阻抗：100kΩ
左右输出平衡度：<0.5dB
使用真空管：12AU7 x2、EL34 x2
: x6 L2 W# {& J/ D整机体积（WxDxH）:285mm（宽）×290mm（深）×175mm（高）
总重：15kg
工作条件：温度：0℃～40℃ 湿度：20%～80%
储存条件：温度：-20℃～70℃ 湿度：20%～90%
% }8 w/ p9 Z, ]7 c. _" t  M* M
, X( X5 B" R4 {8 b+ Q耳机输出方式是变压式输出
% A" w! R  W( S+ H: r. i输出阻抗：音箱6&#8486;   耳机64&#8486;
* v' G( S8 C1 m+ i9 }  V耳机平衡时输出阻抗：64&#8486;    6.5输出32&#8486;
7 f+ A" s$ f4 t+ {; o电子管EL34便用恒杨，12AU7用曙光
一、电路说明
! P/ x) Z: R" D* b1、一级采用双三极管12AU7前置信号放大，阴极电阻并联100μ电容，目的是为了追求更好的低频响应, 取其忠厚的声底。
5 A/ d2 o5 q4 h0 b- k% k6 X2、第二级同样采用双三极管12AU7以阴极输出方式作推动级, 目的是为了有更好的低阻去推动EL34
3、第三级EL34采用自给偏压三极管的工作方式，交流点火供电方式。
6 e) T/ u( U( C$ i  b  S! K4、电源变压器和输出变压器均专门为本机设计定制, 采用出色宽频响高音质日本Z11铁芯。
# g* m- x, |9 V9 T
3 S1 D) _! }/ U! O2 _# g二、功能说明
* h( o) g! L& Y7 W1、 输入部分
9 E6 \% \) ~1 N7 i$ Z! u& S, \有平衡和RCA/蓝牙方式选择, 平衡输入采用高品质运放把平衡信号转换成非平衡信号,由音量电位器调整后输入到放大电路.。
0 _$ t9 C) \& T) F8 J蓝牙支持sbc，aptx，aptx-ll，aac多种编解码方式。
, i: }+ V/ S4 ]" d2 c2、输出部分
% {/ u, `) K( K& F6 l* I, N5 L/ O  有外接音箱功能和耳机输出功能,其中耳机可选择四芯平衡输出和6.5头单端输出. 四芯平衡输出经由输出变压器隔离放大后,用特殊工艺绕制输出正波形和负波形的平衡信号来推动平衡耳机。




, o% f6 B% V7 g+ W% L% q
9 X0 v9 L8 Y9 `5 T: \) F

6 s: Y- r  y& J

产品特点：
1、整机采用高品质PCB焊接保正稳定和一至性
6 `% U" F  Y/ X( c; J2、采用二只出色宽频响高音质日本Z11铁芯的EI型输出变压器
" z+ t9 T$ l) F! O% Y2 u! i3、使用专门为本机设计的环型电源变压器
4、前级使用12AU7真空管二只,后级使用二只KT88真空管做A类单端功率放大。其中四极管KT88电路上采用四极管的工作方式,充分体现KT88特有的雄浑刚劲的个性。
5、输入有BALANCE/RCA/蓝牙选择
6、耳机输出可选择四芯平衡输出和6.5头输出
& g8 J$ f6 l2 a' e7、设有外接音箱功能
8、开机静音延时功能（约30秒）
9、音量电位器选用日本ALPS(阿尔卑斯)27型电位器
10、方便安装的拔插式真空管防护罩



& m/ o# o' t; O  s/ w$ ]技术参数：
( o/ i! ~5 U% F- S. {8 p额定输出功率：外接音箱输出:8W＋8W（4-8Ω负载时）
0 I% c" s& K, Q. u# U9 {% E3 \平衡耳机输出: 4500MW＋4500MW（32Ω负载时）
单端耳机输出: 1000MW＋1000MW（32Ω负载时）
整机频响：20Hz～50kHz（-1.5dB）
谐波失真：0.5%（1kHz）
信噪比：89dB
/ m& s+ w2 p9 D( A: t& Q输入灵敏度：230mV
输入阻抗：100kΩ
左右输出平衡度：<0.5dB
# w& N% |- x% U  `/ d( n4 f" S使用真空管：12AU7 x2、KT88x2
整机体积（WxDxH）:285mm（宽）×290mm（深）×175mm（高）
) A) l- p: C0 t总重：15kg
) D5 H; y4 u. W8 W, e* V+ n* |工作条件：温度：0℃～40℃ 湿度：20%～80%
* ], b3 w' v: A. |2 m% Z8 B0 y储存条件：温度：-20℃～70℃ 湿度：20%～90%
( D* ~, S  [2 a5 b+ _. T
9 b3 X- J- P0 K5 H0 a$ @' r1 r6 {耳机输出方式是变压式输出
  z2 `. A: _% V/ N. Q3 o! d3 X: B输出阻抗：音箱6&#8486;   耳机64&#8486;
6 d& s1 d- |0 d" X0 H耳机平衡时输出阻抗：64&#8486;    6.5输出32&#8486;
  o2 L! Y5 G* S+ `3 E电子管KT88便用恒杨，12AU7用曙光
! c# n/ s  h0 H* B
9 c# ]. n- b: _" l- e4 z0 C一、电路说明
1、一级采用双三极管12AU7前置信号放大，阴极电阻并联100μ电容，目的是为了追求更好的低频响应, 取其忠厚的声底。
2、第二级同样采用双三极管12AU7以阴极输出方式作推动级, 目的是为了有更好的低阻去推动KT88
3、第三级KT88采用自给偏压四极管的工作方式，交流点火供电方式。
' q# D, M' P* V- \# L. t+ E( G4、电源变压器和输出变压器均专门为本机设计定制, 采用出色宽频响高音质日本Z11铁芯。
; }6 [( }3 k# D6 J9 j% J& M9 O
8 M+ |/ s0 M- W( g% u& f& ]8 v二、功能说明
1、 输入部分
有平衡和RCA/蓝牙方式选择, 平衡输入采用高品质运放把平衡信号转换成非平衡信号,由音量电位器调整后输入到放大电路.
5 z$ [, D3 y# ]- v& s  F" n* H; g$ S蓝牙支持sbc，aptx，aptx-ll，aac多种编解码方式。
  Y/ N- J  d4 o% [2、输出部分
  有外接音箱功能和耳机输出功能,其中耳机可选择四芯平衡输出和6.5头单端输出. 四芯平衡输出经由输出变压器隔离放大后,用特殊工艺绕制输出正波形和负波形的平衡信号来推动平衡耳机。
