目前在高清安防设备中，主要的接口有DVI、HDMI、VGA，DVI：其视频图像的压缩算法的性能与MPEG1相当，即图像质量可达到VHS的水平，压缩后的图像数据率约为1.5Mb/s，安防监控行业的退役将军，现在基本已经是HDMI的天下，今天一起看看DVI接口标准介绍。




DVI接口是以SiliconImage公司的PanalLink接口技术为基础，基于TMDS（TransiTIonMinimizedDifferenTIalSignaling，最小化传输差分信号）电子协议作为基本电气连接，TMDS是一种差分信号机制，可以将像素数据编码，并通过串行连接传递，显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备，常见的DVI接口是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。不兼容模拟信号。另外一种则是DVI-I接口，可同时兼容模拟和数字信号。兼容模拟信号并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。



一个DVI显示系统包括一个传送器和一个接收器，传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接收数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象，关于DVI信号的各种特性，DVI接口和VGA接口不同，DVI接口存在很多标准，使用显示器时一定要搞明白，DVI一共分为5种标准，其中DVI-D和DVI-I分为“双通道”和“单通道”两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。



DVI-A（A=Analog）是模拟信号接口，只能去接DVI-A或者VGA接口的信号，DVI-A是一种模拟传输标准，晚期的大屏幕专业CRT中能看见，不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了，至于DFP接口，这是一种已经被废弃的早期的数字规范。


DVI-D（D=Digital）是数字信号接口，只能去接DVI-D接口的信号



DVI-I（I=A+D=Integrated）含及上述两个接口，在管脚定义上有明显的区分



当DVI-I接VGA时，就是起到了DVI-A的作用；当DVI-I接DVI-D时，只起了DVI-D的作用，下面我们一起看看这些产品的连接方式

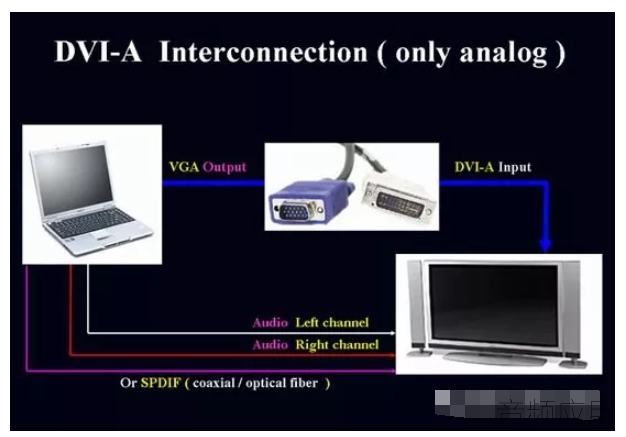

假设显示终端是DVI-I（或DVI-A）的接口，信号源是VGA接口的，那就配置这样一根线缆联接即可，大家看到了吧：一端是接视频源的VGA接口，另一端是接终端的DVI-I（或者DVI-A）接口



DVI-D联接图示：

假设显示终端是DVI-D接口的投影仪，而信号源是DVI-D接口的影碟机，就配备这样一根DVI-D线缆即可，其实今后大部分是这种情况，许多视频源都是DVI-D的输出接口，而显示终端也大都是DVI-D。



RGBHV：

当使用模拟部分（DVI-A）联接时，除了VGA以外，也可以联接RGBHV输出的其他视频设备，这种插座／插头在视频广电设备中常见，大家可以看到，线缆中的插头里：除了三基色的RGB（红绿蓝）以外，还有两个HV（行场）同步信号线，由于插头的外壳是接地的，所以从DVI-I连接线的这端就只有RGBHV五个信号线联接了，不管你接的是模拟的VGA插座也好，别的模拟视频连接插座也好，其实万变不离其宗



DVI-I输入端联接DVI-D输出时：

就是DVI-I中的DVI-D部分起了作用，实际就是DVI-D联接。

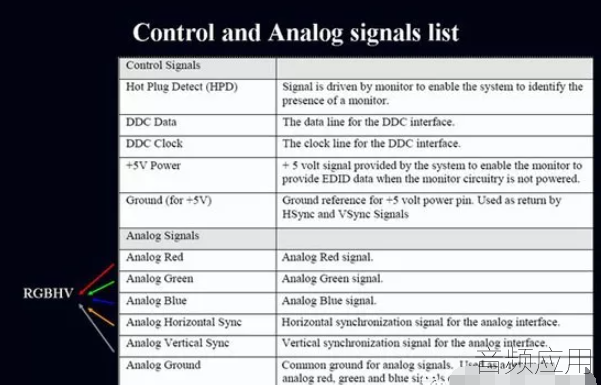

这是DVI信号线中的TMDS数字信号以及控制信号、模拟信号



数字信号部分



模拟信号部分




DVI的18针和24针有什么区别？

市场中，我们经常可以听见经销商形容DVI线有18+1和24+1以及18+5和24+5这4种规格，有些人说18针是简化版，性能不如24针的好;还有人说24针中有一些是地线，其实效果和18针完全一样，这些说法那个正确？


其实，我们上面的表格已经透露了详细情况了。18针属于单通道DVI，传输速率只有24针的一半，为165MHz。在画面显示上，单通道的DVI支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右，会造成显示质量的下降。一般来讲，单通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz，即现有23寸宽屏显示器和20寸普通比例显示器的正常显示，再高的话就会造成显示效果的下降。

目前我们常用的液晶显示器还维持在19寸普屏和20寸宽屏左右，真正用上大屏幕显示器的人很少，因此18针的单通道DVI接口已经够用了。而使用大屏液晶显示器的话，24针的双通道DVI是必须具备的条件。

至于18+5和24+5这种规格都属于DVI-I，多出来得4根线用于兼容传统VGA模拟信号。这种接口在显示卡上用的多，显示器基本不用，除非是970P这样的单接口显示器才会考虑采用。



下面说明为什么DVI接口越走越远

发展趋势：HDMI是主流，DVI被淘汰，当然这里并没有说DVI的技术不发生革命性的变化。显然超出了我们现在的讨论范围。

使用是否方便：DVI的端口比HDMI大，插拔不方便，要拧螺丝，针脚易损坏。

线缆的传输距离不同：DVI线缆对传输距离的限制比较大。

HDMI可以传输高清数字视频信号，视频效果好于DVI，特别是显示器分辨率在2K以上。DVI的局限性非常大，限制在1080i@60Hz格式。

HDMI传输速率比DVI快。

HDMI兼容DVI，可以通过转换接口将视频信号接到DVI接口上。

HDMI线和DVI的效果差别设备。也就是说，显示器参数低的话，就没有区别了。尽管DVI有自己的优点，可是就支持分辨率这一点，就必然落选。
