火线和 USB 2.0 混合音频接口 MOTU Audio Express 声卡简介

taojiong1985

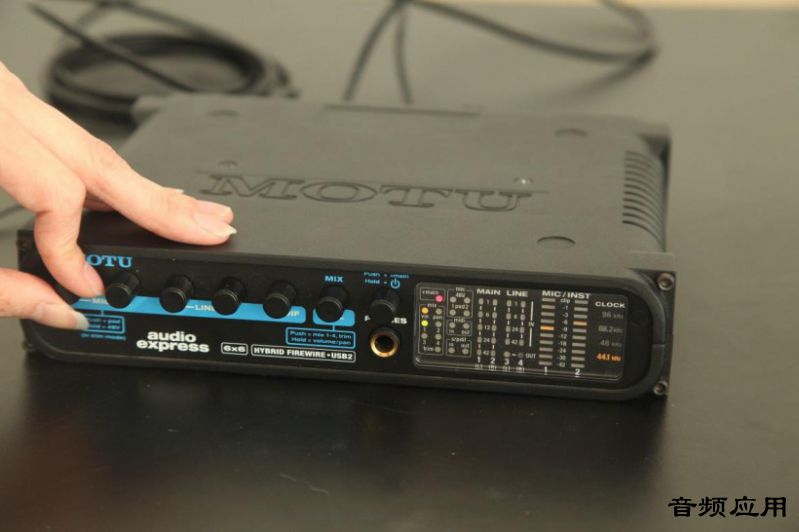

来自于Motu的Audio Express是一款多功能的专业音频接口，Audio Express既是一款出色声卡，具有话放、A/D、D/A转换、耳放、S/PDIF、MIDI格式输入输出等功能，同时还是一款混音台，可配合MOTU直观的CueMix FX混音软件使用，让你高效、高质完成混音作品。

Audio Express都支持哪些音频信号输入和输出呢？

两路麦克风/乐器混合输入接口，最多可以同时连接两路麦克风，或两路吉他等乐器信号。

) _/ n* o  h1 i8 C" Z8 ]  o2 {

两路+4dB线路输入接口，适合于连接合成器、电子鼓、效果处理器等设备。

, ^* c; `+ Q& l4 z6 h) I

两路Main Out主输出以及两路+4dB线路输出，适合于连监听音箱和其他辅助音箱。

- K3 a" J- G5 z6 [

S/PDIF输入和输出接口，高达96KHz采样率，24bit量化精度的立体声数字输入和输出接口，适合于连接外界的S/PDIF的音频设备。

MIDI输入输出接口，可以连接外界MIDI音频设备。

耳机输出接口，可以连接监听耳机。

Audio Express都兼容哪些平台呢？
Audio Express同时具有火线接口和USB2.0接口，可同时在Mac和Windows平台上使用不局限你是苹果Mac用户还是Windows用户。

需要注意的一点是如果选择USB2.0与电脑进行连接，Audio Express需要外接标配的电源才能工作，如果选择火线与电脑连接可无须外接标配电源。

taojiong1985

Audio Express的高精度数控增益调节（Precision Digital  TrimTM）有什么好呢？
Audio Express的每一路输入都配置数字控制增益放大器，其中话筒（Mic）输入通道较高可提供60dB增益，而乐器（INST）输入及线路（LINE）输入较高可提供22dB增益。采用先进的数控增益调节放大器（Trim）以接近1dB的增量进行更加精细的调节，合理且精细化的增量更有利于你为输入音频信号寻找最合适的电平！
# C6 p' D/ _) I/ s+ N/ T
' w0 x: I5 P7 G+ r3 c
5 N* N+ x$ |& ], Y) i
Audio Express如何实现混音呢？
Audio Express同时也是一台混音器，可以将6路不同输入混合成一对输出。

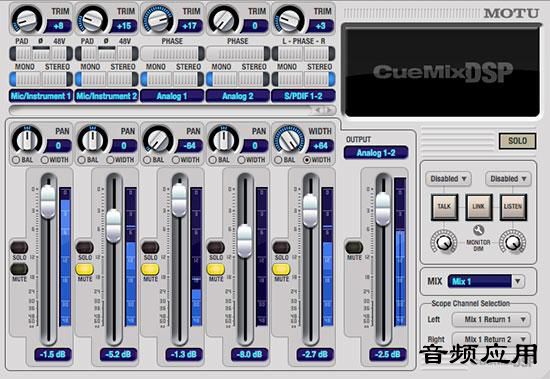

Audio Express面板上得旋钮具有两种工作模式：混音模式和TRIM调节模式，当工作在TRIM模式时，可以通过手动调节旋钮来控制输入通道的增益大小，也可以在配套的软件CueMix  FX中的调节。当工作在混音模式时，面板上的旋钮主要来控制各个输入通道的混音电平，TRIM模式和混音模式可以通过按压MIX旋钮进行切换，同时也可以通过查看面板上的信号指示灯判断Audio Express工作在哪种模式。



Audio Express的信号指示屏为你带来哪些便利？

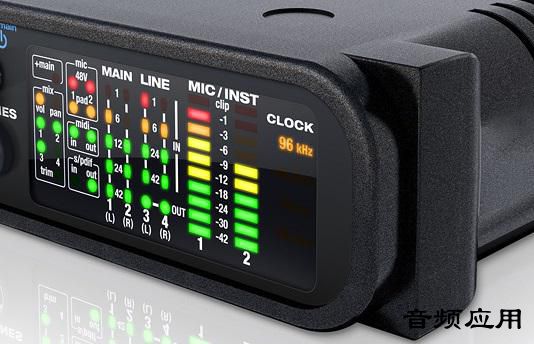

* f# `( c! a' N6 n8 lAudio Express音频接口面板具有一块信号指示屏，用于实时查看Audio Express的工作状态，例如屏幕中可以显示当前音频信号采样率，麦克风/乐器输入电平，幻象电源，主输出电平，线路输出电平等，以及工作在混音状态还是工作在Trim状态，让你在工作中准确掌握设备的工作状态，更加顺利完成你的作品。

3 f6 P: s6 N; t- K0 y, X1 p6 |% T
想让Audio Express的监听延时接近于零？
当不需要Audio Express 的输入信号经过各种插件时，混音软件CueMix能够支持输入信号无须经过任何插件而直接到达监听输出，从而实现接近无延时的实时监听效果。

[
* F' [$ ?5 b6 C( b. [
+ z0 e; l0 v9 ?

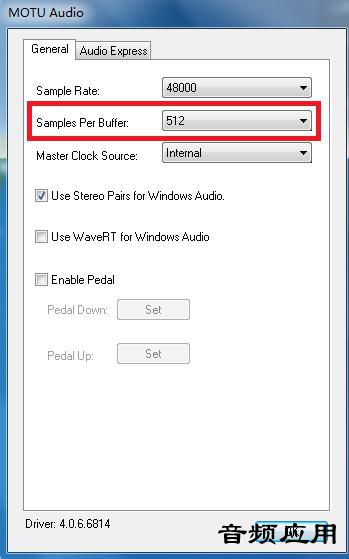

如果需要将输入信号经过电脑中音频插件处理，那么也可以通过在MOTU Audio Console软件里设置Samples Per Buffer来控制监听的延时。

; E# ^9 s: z6 ~4 G
' Y: K" _5 s7 H
' E; P% E# _6 @- S- ^/ t. ^9 E
6 O. M- v+ I8 ZAudio Express如何应对同时输出多种不同的混音需求？
Audio Express同时具备主输出（Main  outs），线路输出（Line outs），S/PDIF输出以及耳机输出（Phones），可以同时输出四种不同的混音。

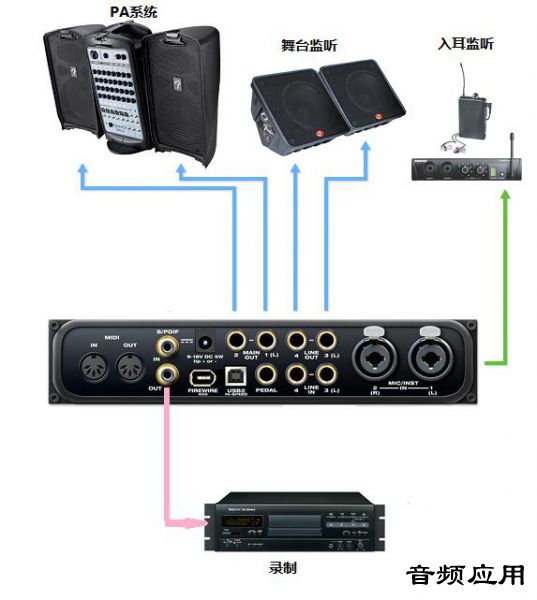

& k" c2 Z4 V( U7 J. R6 K1 E1 }6 ^在现场演出中，往往会遇到现场扩声系统，舞台监听系统，耳机监听系统和数字录音机同时需要各自不同的混音，Audio Express具备8条数字混合母线。能够同时输出4对独立的混音信号，满足现场演出需求。
! L7 E' w# C8 ?" W


. e' @% k* e. x& n. F! Z" V( g

taojiong1985

Audio Express为缩混提供了哪些辅助工具？
CueMix FX软件提供多种音频调试和分析工具，包括：Tuner、FFT、Oscilloscope、X-Y Plot、Phase Analysis。在混音过程中，这些工具将会是音频大师们完成混音巨作的神助手！
% M- `0 W( `: A/ ?! Z乐器调音——Tuner
Tuner让你更加准确、快速又方便的调试吉他、贝司、萨克斯等各种乐器。
. \+ W7 x& X0 H; P* x
   频谱分析——FFT
CueMix FX软件提供的FFT频谱分析工具让输入音频信号的频谱特性可视化，让你可以了解所拾取的人声、乐器或其他音频设备输入信号的频谱特性。
1 m5 J* U. i& }8 S) e- p- A4 Z


示波器——Oscilloscope
. q1 d. H2 t0 x  ~. }9 k1 s1 J CueMix FX软件提供的Oscilloscope工具能让你直接观察到输入音频的谐波特性、瞬态特性以及是否发生削波情况。
" X# s1 _7 U5 r! ?* a

立体声宽度检测——X-Y  Plot
CueMix FX软件提供的X-Y Plot工具在显示界面中同时显示左右声道的幅值情况，主要能帮助你在混音过程中观察立体声宽度。同时也能检测是否混音过程是否出现极性问题。
  D& |0 H* ?  _) b; {/ l+ z) l# c
相位分析——Phase  Analysis
7 D6 M6 i$ Z5 u& ] CueMix FX软件提供的Phase  Analysis可以让你在显示界面中观察立体声音频信号在各个频率下左右声道的相位差异情况，让你清楚的了解到在哪些频率下出现两信号反相相互抵消的情况。Phase Analysis可以运用在A/B制立体声拾音、多麦克风同时录音、兼容单声道等场合，有利于你更加准确的校正相位差异。

总结：虽然近年来火线设备已经完全淡出视野了，但是仍然有不少老系统需要音频接口设备对火线进行支持。同时，MOTU Audio Express是目前为数不多能够同时兼容USB和火线传输，并拥有独立DSP调音台及效果器，还支持内部Loopback硬件通道信号发送的声卡产品。音质仍然处于同价位的高水准行列！是非常值得考虑的成熟稳定的声卡产品。
