无线麦克风的选择与安装

audiocc

自其被推出60年以来，无线话筒系统已经从实验设备发展成目前具备成熟技术的系列产品。同时，它们的使用也已经从单纯的性能演变为型号众多并且功能新颖。最后，性价比的稳步提高让无线话筒在质量可靠的同时也越来越便宜。然而，即使无线产品已经变得功能越来越强大，它们仍然被用于更复杂的应用中。另外，无线电环境已经变得比以前更加拥挤，问题也更多。数字技术的进步帮助满足了这些不断变化的需求，但面临的挑战很可能会增加。因此，甚至简单的无线话筒应用也必须小心地设计和安装才能保证其正常工作。
3 A# d) ^8 }" @, R2 D* b  v0 W
7 R0 A  `: X8 V系统选择

无线话筒系统的正确选择包括基于预期应用和该应用所需设备的能力和限制的若干个步骤。应该记住，无线话筒系统最终也不能像有线系统那样一致和可靠，目前可用的无线系统性能非常好，可以获得出色的效果。按照这些步骤进行，就会确保为特定的应用选择到较好的系统。
4 ^/ v% S  ]3 E% q5 _
. n. x. j0 I# l8 S) d1 I; m1)定义应用。该定义应包括预期的声源(语音、乐器等)和预期的声音目的地(音响系统、录音或广播)。它还必须包括物理设置(架构及声学特征)的描述。还应注意任何特殊要求或限制：装饰、范围、维护、其他可能的射频干扰源等。最后，必须定义期望的性能水平：广播质量、音频质量和整体可靠性。

2)选择话筒(或其他信号源)的类型。应用通常会决定需要采用哪种话筒物理设计：装在衣服上的领夹式或别针式、或头戴式等均为免持使用的;手持式，用于歌手或话筒必须在不同用户间传递时;连接电缆式，用于使用电子乐器或其他非话筒音源时。其他话筒特点(拾音头类型、频率响应和指向性)由声学因素来决定。如前所述，无线应用的话筒选择应采用与有线应用相同的标准。
; `6 h: O% v! U3 z/ E. F2 I- U: G
3 n2 @* h* j8 X' W# F5 \' j3 b6 d3 E3 Y3)选择发射机的类型。话筒选择通常会确定所需的发射机类型(手持式、腰包式或插入式)，同样是基于应用。要考虑的一般特点包括：天线类型(内置或外置)、控制功能和位置(功率、静音、增益、调谐)、指示灯(电源、电池状态)、电池(使用寿命、类型、可用性)、物理描述(尺寸、形状、重量、光洁度、材料)。对于手持式和插入式，话筒拾音头的可互换性可能也是一个选项;对于腰包式发射机，输入可拆卸;多用输入往往是必要的，可能以接插件类型、接线方式和电气性能(阻抗、电平、偏置电压等)为特征。

4 )选择接收机类型。基本选择在于分集和非分集。基于上面接收机部分所述的原因，建议最精打细算的应用以外的所有应用采用分集接收机。虽然非分集型在许多情况下都能正常工作，但分集接收机针对多路径问题提供的保险性通常很值得多花些钱。其他应予以考虑的接收机特点有：控制(电源、输出电平、静噪、调谐)、显示装置(电源、RF电平、音频电平、频率)、天线(类型、接插件)、电气输出(接插件、阻抗、线路/话筒/头戴式耳机音量、平衡/非平衡)。在有些应用中，可能需要电池供电。
, Z9 q7 [# q5 B* j  F
5)确定拟同时使用的系统总数。日后向无线系统新增组件时也需要将其考虑进去：选择只适用几种频率的无线系统类型可能被证明是最终的限制。当然，该总数应包括任何现有的无线话筒系统，而新设备必须使用它来工作。

6)确定拟使用这些系统的地理位置。该信息在下一步中为避免可能与广播电视频率发生冲突时是必要的。如果是移动应用，这也可能包括美国以内和以外的城市。

7)协调系统兼容频率和避免已知的非系统干扰源。向制造商或资历深厚的专业人员咨询计划数量的系统的频率选择和集成问题。这即使对于单系统都是应该做的，对于多系统安装就必须要做，才能避免潜在的干扰问题。频率协调包括选择工作频段(VHF或UHF)和选择单独的工作频率(用于兼容和避免其他传输)。对于固定的地点，在未使用的电视频道中选择频率。对于移动应用，可能需要携带其他备用频率的系统，虽然这只适用于少数频道。巡演的优选方案是使用"频率捷变"(可调谐)的设备，以保证所有场馆都有所需数量的系统。
! F0 Q: M) P$ q3 _3 R6 H7 ^
8)根据需要确定辅助设备。这可能包括远程天线(1/2波长、5/8波长、指向性)、安装硬件(支架)、天线分配器(无源、有源)和天线馈线(便携式、固定式)。这些选择依赖于工作频率和单独的应用。

$ `& e: L! b% G4 @8 L3 C6 u系统设置：发射机

发射机设置首先要求优化信号源到发射机的接口。信号源包括动圈话筒和电容话筒、电子乐器和一般的音频信号源(如混音器输出)、播放设备等。其中每个源的输出信号具有提供电平、阻抗和配置(平衡或非平衡)的特征。对于像电容话筒这样的音源，可能需要某些类型的电源(幻像或偏置)。

$ k- T* P; R; n" q3 _0 T发射机可以为手持式、腰包式、插入式，其输入具有特征电平、阻抗和配置(平衡/非平衡)。它可能能够向这些源供电。接口可以包括某类型的接插件。(见图1)
; s2 Z" L3 {" I( F0 z5 y- v
% Y( p: N0 }$ x5 ^6 I2 h  n' p
7 r, O/ A5 y' ^2 ?/ h8 j/ X图1：发射机实例(从左到右：手持式、腰包式、插入式)
; z9 H* L3 B" o) W! \
最简单的接口是手持式发射机。这种设计应该保证话筒拾音头已经被理想地与发射机集成(通过电子或机械方法)在一起。的选择涉及到提供话筒拾音头选择系统。应根据预期应用的话筒拾音头的性能特征来做决定。

* }) s4 H5 s, Z! S% v插入式发射机提供了各种接口连接的可能性。机械上，3-针XLR式接插件是标准配置，但是选定的话筒和发射机组合的电气特点必须加以考虑。发射机的输入阻抗应高于话筒输出的阻抗。所有这类发射机都会与典型的低阻抗动圈话筒搭配工作。如果发射机输入阻抗足够高(>10,000欧姆)，则高阻抗话筒也可以使用。大多数插入式发射机可同时适合平衡或非平衡话筒输出。

有些插入式发射机也能够为电容话筒提供"幻像电源"。这只有在平衡的发射机输入和平衡的话筒输出时才有可能。即使那样，发射机必须至少提供话筒所需的较低幻像电源(通常在11至52VDC之间)。如果小于该较低电压，电容话筒性能可能会因动态余量或更多的失真而受损。这是动圈话筒(无需电源)或者由内部电池供电的电容话筒所关注的问题。

腰包式发射机提供了最多的可能性接口。最简单的是有线领夹式或头戴式话筒。同样，通常是假设设计已经为所供应的拾音头提供了较佳接口。如果可以有不同的有线话筒选择，则该选择应基于应用需求的版本。

大多数腰包式发射机都配备一个输出接插件，允许使用各种各样的话筒和其他输入信号源(见图2)。由制造商为特定的无线话筒系统提供的话筒和输入电缆可假设与该系统兼容。然而，它们不可能直接与其他制造商的无线话筒系统兼容。至少，接插件修改通常是必要的。在许多情况下，需要对其电路或对元件进行改装。
* a  E: R5 P. P1 ^9 ]8 J

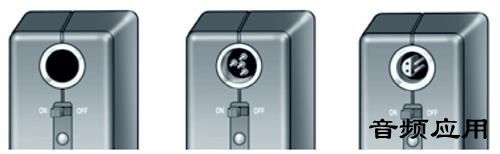

图2：输入接插件实例

audiocc

为了确定一个特定的话筒是否适用于一个特定的发射机，首先必须确定所涉及的接插件类型。接插件包括1/8英寸和1/4英寸插孔以及各种多针式设计。
; v) A2 s& m: [
6 E- K/ t) M" ^- B- @/ ]接下来，必须比较话筒接插件的接线和发射机接插件的接线。不幸的是，没有标准的输入接头，而各制造商间对于同样的接头也会有不同的接线方案。1/4英寸输入插口通常按非平衡方式接线至高品质音频信号，并在护套上屏蔽。腰包式发射机上典型的多针输入至少有一针用于音频信号和一针用于屏蔽或接地。也可能有其他针用于提供"偏压电源"(对于电容话筒，即DC电压)或提供交流输入阻抗。有些发射机还有些针脚用于接收不同电平的音频信号或为某些电容元件提供音频+偏压电源的组合。

. X. P8 [- F! S7 K2 t5 D, X然后应该对比一下话筒和发射机的电气特征：话筒的输出电平应处于可接收的发射机输入电平范围内，话筒的输出阻抗应小于发射机的输入阻抗。另外，大多数腰包式设备的输入配置都是非平衡的。专用于无线系统的话筒也总是非平衡的，平衡输出的动圈话筒通常可以接一根适配器电缆。

如果话筒上有电容拾音头并且本身没有电源，那么发射机必须提供所需的偏置电压。大多数发射机提供5V直流电，适用于典型的驻极体电容拾音头，虽然有些拾音头可能要求多达9V直流电。在这种情况下，有时可以修改发射机以提供更高的电压。

许多电容元件和相应的发射机采用双导线加屏蔽的连接方式，音频被一个导线携带，偏置电压由另一个导线携带。有几种电容拾音头和一些发射机采用单导线加屏蔽的连接方式，音频和偏置电压均被同一个导线携带。一种方案的话筒与另一种方案的话筒对接可能需要修改一个元件，或者两者都要修改。

5 S" H9 f) F6 ~一般情况下，对于非标准组合，较好直接联系无线话筒系统的制造商，确定所需元件的兼容性。他们会提供相关的规范，且通常会说明任何限制或必要的改动。

6 E2 ]( @. q: @( @+ y2 t) N/ u) A非话筒信号源包括电子乐器，可能还有音响系统和播放设备的输出。虽然这些信号源都不需要偏置或幻像电源，但它们的接口比典型的话筒源具有更高的电平和阻抗范围。乐器，如电吉他和电贝斯，无源拾取形乐器的输入电平为几毫伏(话筒电平)，有源拾取的则为几伏(线路电平)。
