寻找母带的声音——Prism sound DA2顶级数模转换器

4846850

Prism sound 无论在专业人士还是HIFI发烧友口中都是个神秘又有点高不可攀的名字，他家的设备都是仪器级别的（Prism sound 除了生产录音室设备外同时也生产音频测试仪器），价格也十分高昂，值得庆幸的是随着国家经济水平的提高，这些曾经高不可攀的品牌开始在国内的单位或者个人手中出现，我今年的运气不错，新单位的棚马上要完成，当中的ADDA就是Prismsound ADA-8XR，另外Orpheus也曾经在家里使用一段时间，如今DA2也静静的躺在我的设备架上，那种满足感是很难用文字来形容。
       DA2在Prismsound的产品定位里是属于Mastering级别的The ultimate DA converter，也就是说是属于母带后期制作的终极DA解码器，根据资料搜集，该型号最早在1992年为Abbey Road Studios（EMI）开发，1998年改版为96K 24Bit版本，之后就再也没有升级版出现，为什么十年都没更新？我想没有人怀疑他家的技术吧？ADA-8XR以及Orpheus都是最新192规格的，我个人觉得只有一个原因，就是DA2太完美了，新技术一直无法能完全超越它。
       好了闲话少说，让我们来揭开DA2的神秘面纱吧——
前面板很简单，左边是输入切换设定，以及输出电平设定，DA2的输出电平可以由+5db到+28db可调，右边是功能设定。

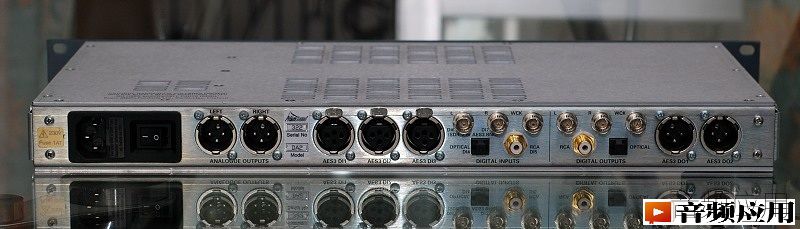

后面板是由左道右分别是模拟输出，数字输入，数字输出，DA2不但可以作为数模转换器，还可以作为数字——数字的整形处理器，这是DA2的一大卖点，因为Prismsound的抗jitte技术是业内的龙头，所以数字新号经过DA2的整形纠正后输出给数字母带记录是最完美的，另外DA2还可以作为系统母时钟输出，以保证母带时钟的同步。




大家留意到中间的那两组BNC的数字输入输出接口吗？这是标准的I2S平衡数字输入输出口左右声道数字信号独立，并且时钟信号也独立，属于仪器级别的数字接口哦~~~一般机器上见不到~~~如果你有他家的AD2才用的上~~~嘿嘿~~

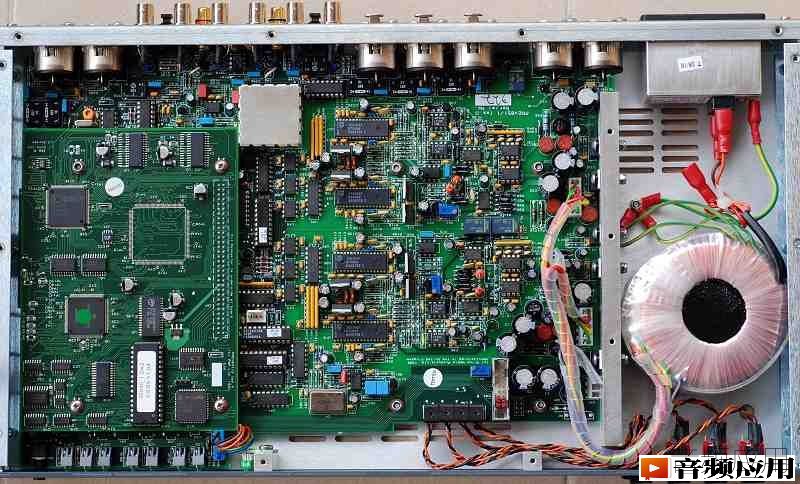

DA2使用的是模拟电源，这是生产时间上决定的，因为90年代开关电源技术还没有太高明，但也有不少人是只忠于模拟电源。DA2 的电路板分为3层，左边最上边一层是数字信号接收、整形、以及数字滤波器。





揭开DSP板，是两片SAA7350单比特流编码器，这是PHILIPS DAC7解码电路里的其中一个重要环节。7350板的下面那密密麻麻的IC阵就是DA2的数字输出转换电路。靠近数字BNC口的铁盒子估计是主时钟电路。

右边的一大半电路就是DA转换电路——PHILIPS TDA1547 共用了4片，IV转换运放是LT1115，电压放大运放是OP275。




DA2的关键部件DSP板：






90年代初Prismsound已经使用FPGA+DSP作为数字滤波整形了，这是低jitter的关键，每家高端解码器都有自己的独门秘籍，就是这个电路决定了数摸转换的音质。解码IC谁都能买到，这个数字DSP的程序就是自己的秘密~~~~

关于PHILIPS 的DAC7数摸转换电路我转帖一篇介绍给大家做初步的认识：
       1987年，飞利浦公司首次推出采用数字比特流技术（Bitsream)的单比特DAC芯片， 它为高性能低价格CD唱机的出现奠定了坚实的基础。1991年9月推出的DAC-7将比特流技术发挥到淋漓尽致的地步，同时还保持了合理的价格。音响史上有众多采用DAC-7的名机。如飞利浦的LHH-900R，800R,300R,951。马兰士的CD-72，CD-17，CD-23。麦景图的MCD-7007。先锋的早年旗舰PD-T07。meridian的602/603,还有几乎所有欧洲数字音源厂家如Rotel,Altis,Deltec,Revox,Studer等都在其旗舰系统中采用DAC-7。进入21世纪之后，TDA1547依然锋芒未减，目前世界上最高级的SACD唱机——马兰士的SA-1仍然采用DAC-7，令世人不得不对DAC-7再次侧目。 迄今为止，DAC-7仍然是飞利浦最高级的比特流DAC芯片。在飞利浦的产品手册里，是这样评价DAC-7的；拥有顶级性能的双声道数字比特流DAC芯片，1Bit数字模拟转换器专用，使用DAC-7可以轻而易举获得高保真的数字音频再生。DAC-7非常适合用于要求高质量的CD和DAT播放器，或者用于数字放大器和数字信号处理系统之中。这样的评价非常中肯。 DAC-7包括TDA1547和SAA7350 ， 因为过取样和噪音整形电路制造出的大量高频数字信号会对TDA1547中的模拟电路造成干扰和调制。所以将配合TDA1547的三阶噪音整形和24倍过取样电路单独设计于SAA7350之中。这也是TDA1547成功的最关键之处。现在飞利浦又对SAA7350加以全面改进，将数字滤波器也集成进来，新型号定为TDA1307，仍然是专门配合TDA1547的芯片。不过TDA1547和TDA1307合起来叫DF7。 TDA1547采用了双极组合型金属氧化物半导体工艺。在数字逻辑电路方面，采用最佳的时钟频率，可以减少数字噪音的产生。在模拟电路方面采用双极型晶体管，可以使运算放大器获得较高的性能。在电源供应方面，TDA1547费尽心机，首先是模拟电路与数字电路分开供电，在数字电路里面，高电平逻辑电路与低电平逻辑电路分开供电，并且都是左右声道独立供电。内部总体结构方面，TDA1547采用双单声道设计，彻底分离，输出也是左右声道独立输出。 TDA1307可以接收16、18、20bits格式的信号，输出音频格式32bits。内置接收界面，去加重滤波器，采用8倍过取样有限脉冲响应（FIR）滤波器，3阶或4阶可选型噪音整形电路。标准型芯片信噪比达致当今最高的142dB，动态范围高达137dB。 马兰士的SA-1将DAC-7最完美的运用，它采用四片TDA1547和TDA1307构成全平衡电路。模拟放大部分采用马兰士高级机型里大量使用的HDAM。

上面的介绍可以看到，DAC7的组合从89到2000年后SACD的出现都在使用，其中道马兰士的旗舰SACD机SA-1中才使用到4片1547，其实1547使用一片就已经是足够解码立体声信号，为什么使用到4片？我们可以从图片上看到——DSP版上的数字接收IC CS8414使用了两片！SAA7350同样使用了两片，这是典型的全平衡数字信号的设计，但照道理1547用两片已经是全平衡输出了，原因就是动态范围，为了追求更高的动态范围，Prismsound的设计师吧1547做了两倍的叠加才得到了114db的动态范围。当然，从技术指标上DA2不如比他便宜一倍的Orpheus，但这是我见过最豪华的DAC7解码器~~~~可以说是发烧到极致~~~~
