麦克风波束成形是一个丰富而复杂的课题。所有MEMS麦克风都具有全向拾音响应,也就是能够均等地响应来自四面八方的声音。多个麦克风可以配置成阵列,形成定向响应或波束场型。经过设计,波束成形麦克风阵列可以对来自一个或多个特定方向的声音更敏感。本应用笔记仅讨论基本概念和阵列配置,包括宽边求和阵列和差分端射阵列,内容涵盖设计考虑、空间和频率响应以及差分阵列配置的优缺点。3 V) ~- m6 _( h+ U! n: r4 D
# |% N& V0 e% t
阵列和差分端射阵列,内容涵盖设计考虑、空间和频率响应以及差分阵列配置的优缺点。& O8 v m* Q2 |
# P' S) M' G: G8 O空气中声波的频率与波长的关系
4 O% f. O o; Q$ r1 E( W3 q+ T8 ? Z/ k Q/ e( T4 N5 Q! _
方向性和极坐标图
9 R3 e' F; j) K 方向性描述麦克风或阵列的输出电平随消声空间中声源位置的改变而变化的模式。ADI公司的所有MEMS麦克风都是全向麦克风,即它们对来自所有方向的声音都同样敏感,与麦克风所处的方位无关。图2所示为全向麦克风响应的2轴极坐标图。无论麦克风的收音孔位于x-y平面、x-z平面还是y-z平面,此图看起来都相同。1 h$ Y2 R4 h' |( L$ i
m7 L/ _- }, U' ]1 S% D6 H
全向麦克风响应图 " }5 d7 H# ?9 s( v$ j
* G. O; ~# |3 ?- ^0 t
本应用笔记中,阵列的“前方”称为轴上方向,指拾取目标音频的方向,在极坐标图上标为0°;“后方”为180°方向;“侧边”指前后方之间的空间,中心方向分别位于90°和270°。本应用笔记中的所有极坐标图均归一化到0°响应水平。7 e6 R, c- w( R
0 c7 A0 t5 D& F7 Q% O% d) e3 Y. z 涉及声音频率和波长的所有公式都使用以下关系式:c = f × λ,其中c为343 m/s,即声音在20℃的空气中的传播速度。图1显示了这些条件下声波的频率与波长的关系。本应用笔记末尾的“设计参数计算公式”列出了本文所用阵列设计参数的计算公式。* r- w) C# ~, K' x0 n/ E
, m4 g& {. T$ m1 V: ~ 宽边阵列- Y" b4 T3 p: M( U& N
宽边麦克风阵列是指一系列麦克风的排列方向与要拾取的声波方向垂直(见图3)。图中,d是阵列中两个麦克风元件的间距。来自阵列宽边的声音通常就是要拾取的声音。
6 ^' `/ `6 x P: f$ o6 A9 y3 B2 k1 O, `+ P% S: R

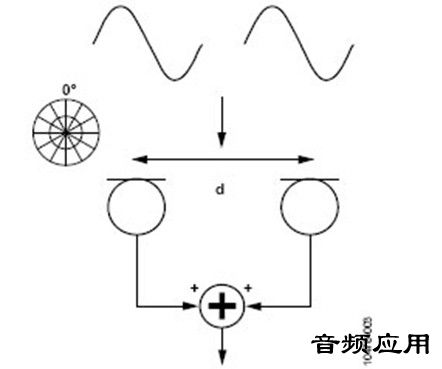

双麦克风宽边阵列
) D2 k/ W+ d7 F+ Z $ e8 Z" q: i5 `" K- Y+ ]- Q0 z
宽边阵列可以通过基本处理实现,阵列中的麦克风简单地相加。此类阵列的缺点是它只能衰减来自阵列侧边的声音。后方响应始终与前方响应一致,因为阵列具有轴对称性,无法区分从前方与从后方到达麦克风的声压波。宽边阵列适用于阵列背面或上下方没有很多声音的应用,例如壁挂式电视。# H6 ] f. f5 p8 }3 S+ C* y5 J+ j
% M/ C9 Y8 u/ F% A- Y: [* V, @
在双麦克风宽边阵列中,响应的最小值出现在90°和270°。这些点的信号衰减在很大程度上取决于频率。当入射频率的半波长接近麦克风的间距时,响应接近完全抵消。对于两个间距75 mm的麦克风组成的阵列,理论上,当频率约为2.3 kHz (343 m/s ÷ (0.075 m × 2)≈2.3 kHz)时,响应完全抵消。2 ?) H9 a7 c y) [- E& d4 Y. n5 q
. ` L. M) X; O8 U% G* v0 i
高于理想衰减的频率时,频率将混叠,极坐标响应开始在其它角度显示零点。此时,侧边衰减再次开始降低。例如,图4中的3 kHz信号(淡蓝色线)发生混叠。 I4 z" R- _9 m; u' y+ K, T
+ u# ^, v! _, z) O/ P间距75mm的双麦克风宽边阵列的响应 ; C, \& t: y8 L" L; s
. A1 Y0 o7 ?( F5 o# T* u( b 频率响应
1 U7 E2 V9 c% ?& j: X4 p$ Q1 U 宽边波束成形器具有平坦的轴上频率响应,因为它只是将接收同一信号的两个麦克风的信号相加。图5显示了间距75 mm的双麦克风宽边波束成形器的归一化响应。在轴外,该图清楚地显示了响应的零点。5 u$ T0 a3 ^6 ?7 U1 Q

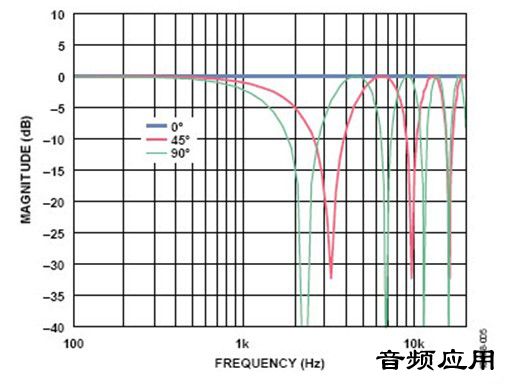

# Y+ @9 y e9 h% g) z不同入射角时宽边波束成形器的归一化频率响应 - n! H$ f4 B9 n4 j
2 v+ H1 {9 D" t+ J9 j3 Z
具有更多元件的宽边阵列
- y4 E) d+ E8 x3 q7 t 也可以构建具有两个以上元件的宽边阵列,只需将额外的麦克风与原来的两个麦克风对齐,如图6所示。宽边阵列中的麦克风数量越多,对来自阵列侧边的声音的衰减就越强。图7显示了间距75 mm的三麦克风宽边阵列的响应。该阵列中,来自侧边的声音衰减6 dB,而在双麦克风宽边阵列中,声音只衰减3 dB。然而,发生混叠(立体交叉型)的频率现在更低,因为所有麦克风之间的总距离已从75 mm增加到150 mm。, L% Z/ o4 S- _( I, k D2 ~

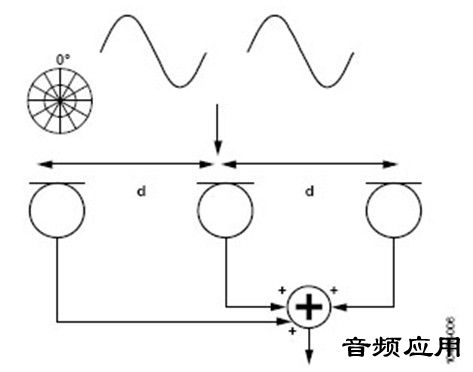

' z/ ?1 [% i2 Y- d# d: @三麦克风宽边阵列
T) M) J/ R# I; R% x / d9 c) R0 { B
0 t8 i, o' v+ w9 }1 e. e间距75mm的三麦克风宽边阵列的响应 ! | R3 E4 _" Z; a* |' A" n
0 J, ]/ c9 w9 h; }+ h- ^0 o3 c; |
缩小宽边阵列中的麦克风间距可以提高混叠频率,但会降低低频时的衰减。设计宽边阵列时,必须权衡考虑这两个因素。对多麦克风宽边阵列中的各麦克风应用不同的加权系数,可以进一步减少混叠。此外,通过延迟各麦克风的输出,可以将宽边阵列的主响应角调整到前方以外的角度。系数和延迟的计算以及相应的极坐标图形超出了本应用笔记的范围。
, R, P) G3 o, q$ s- w; H7 j$ F# `, p, D
端射阵列7 x5 z3 v4 D! f5 ?% a. s( k( \
在端射阵列中,多个麦克风的排列方向与声音传播的目标方向一致。如果阵列中前方麦克风(声音在轴上传播最先达到的麦克风)的信号与后方麦克风的反转延迟信号相加,则这种配置称为“差分阵列”。图8显示了一个双麦克风端射差分阵列,麦克风间距为d,后方麦克风的信号在到达减法(或反转求和)模块之前延迟 n个采样周期。这可以用来创建心型、高心型或超心型拾音模式,其中来自阵列后方的声音被大大衰减。 |
