音视频接口大全


标准视频输入接口（RCA）RCA模拟音频接口：RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。

RCA输入输出是最常见的音视频输入和输出接口，通常都是成对的

音频转RCA线

3.5mm音频接口转2RCA，用于和电脑等设备的音频连接。RCA音频端子一般成对地用不同颜色标注：右声道用红色（或者用字母“R”表示“右”）；左声道用黑色或白色。

最常见的模拟接口——3.5mm立体声接口（小三芯接口）：

3.5mm立体声接头

　　3.5mm立体声接口又叫做小三芯接口，这是我们目前看到的最主要的声卡接口，绝大部分消费类声卡（包括板载声卡）都在使用这类接口。


3.5mm立体声接口母口

　　3.5mm接口提供了立体声的输入输出功能，因此一般来说支持5.1的声卡（6声道）或音箱来说，就需要3个3.5mm立体声接口来接驳模拟音箱（3×2声道=6声道）；7.1声卡或音箱就需要4个3.5mm立体声接口（4×2声道=8声道），以此类推。



　　为了适应不同的设备需求，同类的接口目前能看到的有三个尺寸规格，分别是2.5mm、3.5mm和6.22mm接头。2.5mm接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm接口在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.22mm接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。

TRS接口：

模拟接头目前最高阶的应用便是平衡电路传输了，这个问题我们会在XLR接口中详细叙述它的实现方式。

平衡模拟音频

　TRS 平衡接口

　　和非平衡的接口一样，1/4 TRS平衡接口能提供平衡输入/输出。TRS的含义是Tip（signal）、Ring（signal）、Sleeve（ground）。分别代表了该接口的3个接触点（其实与6.22mm接口一样）。1/4 TRS平衡接口除了具有和6.22mm接口一样的优点——耐磨损外，还具有平衡口拥有的高信噪比，抗干扰能力强等特点。对于一个真正的1/4 TRS平衡接口来说，其成本将是非平衡的2倍多。因此采用1/4 TRS平衡接口的设备一般是高档设备

XLR接口：





XLR接口



　　XLR俗称卡侬头，有三针插头和锁定装置组成。由于采用了锁定装置，XLR连接相当牢靠。XLR接口通常在麦克风、电吉他等设备上能看到，但它不一定是平衡接口，因为平衡接口的传输实现方式是比较复杂的，对电路的要求也比较高。

RCA转接延长头


DVI转色差接头

HDMI to DVI-D转接线



传统的AV复合和色差接口都需要独立分开音频和视频数据线来传输信号，同为数字接口的DVI接口则并不支持音频传输，目前唯有HDMI具备了在一条数据线上同时传送影音信号的能力，因此人们也习惯把HDMI称为高清一线通。

yinpin789

HDMI接口：

是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号

是最新的高清数字音视频接口，收看高清节目，只有在HDMI通道下，才能达到最佳的效果，是高清平板电视必须具有的基本接口。传输全数字信号

同DVI一样是传输全数字信号的。不同的是HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号

HDMI是新一代的多媒体接口标准，全称是High-Definition Multimedia Interface，中文意思为高清晰多媒体接口。并提供更高带宽的数据传输速度和数字化无损传送音视频信号。HDMI能高品质地传输未经压缩的高清视频和多声道音频数据，。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。HDMI 1.3，新标准将带宽和速率都提升了2倍以上，达到了340MHz的带宽和10.2Gbps速率

　与DVI相比HDMI接口的体积更小，而且可同时传输音频及视频信号。DVI的线缆长度不能超过8米，否则将影响画面质量，而HDMI最远可传输15米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，　HDMI规格的连接器采用单线连接，取代了产品背后的复杂的线缆

HDMI接口






　　2002年12月，7家公司正式推出了HDMI 1.0规格。

2004年5月，HDMI 1.1规格发布。

　　2005年8月，推出了HDMI的1.2版，为了更好的兼容PC系统

2005年12月，推出HDMI 1.2a标准增加了CEC功能，并且完善了测试规范，CEC功能可以通过一个遥控器对所有家庭娱乐设备进行控制

2006年5月22日，制定HDMI标准的7家企业共同宣布了HDMI 1.3，新标准将带宽和速率都提升了2倍以上，达到了340MHz的带宽和10.2Gbps速率，以满足最新的1440P/WAXGA分辨率的要求。

HDMI Cable 中文规范名称：标准HDMI线（最高支持1080/60i），Standard HDMI Cable with Ethernet 标准以太网HDMI线，Standard Automotive HDMI Cable 标准车用HDMI线，High Speed HDMI Cable 高速HDMI线 （支持1080p、DeepColor、3D），High Speed HDMI Cable with Ethernet 高速以太网HDMI线








·DVI接口：是数字传输的视频接口，可将数字信号不加转换地直接传输到显示器中。

DVI（Digital Visual Interface）接口，即数字视频接口。

DVI接口各种常见视频连接接口（一）各种常见视频连接接口（一）

DVI转HDMI视频连接线
DVI-D转HDMI视频连接线

目前常见的DVI接口有两种，分别是DVI-Digital（DVI-D）与DVI-Integrated（DVI-I），DVI-D仅支持数字信号，而DVI-I则不仅支持数字信号，还可以支持模拟信号，也就是说DVI-I的兼容性更强。

DVI（Digital Visual Interface）接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI可以传输数字信号，不用再进过数模转换，所以画面质量非常高。目前，很多高清电视上也提供了DVI接口。需要注意的是，DVI接口有多种规范，常见的是DVI-D（Digital）和DVI- I（Intergrated）。DVI-D只能传输数字信号，大家可以用它来连接显卡和平板电视。DVI-I则在DVI-D可以和VGA相互转换。



DVI-I插口是兼容数字和模拟接头的，所以，DVI-I的插口就有24个数字插针＋5个模拟插针的插孔（就是旁边那个四针孔和一个十字花）。



DVI-D插口是纯数字的接口，所以，DVI-D的插口只有24个数字插针的插孔（没有模拟的那个四针孔和一个十字花）。

　　因此，DVI-I的插口可以插DVI-I和DVI-D接头的线，而DVI-D的插口只能接DVI-D的纯数字线。



显示设备采用DVI接口具有主要有以下两大优点：
　　1、速度快：DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。

　　2、画面清晰：计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D（模拟/数字）转换器将模拟信号再一次转变成数字信号才能在液晶上显示出图像来。在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。

yinpin789

·色差分量接口：是目前各种视频输出接口中较好的一种。
x

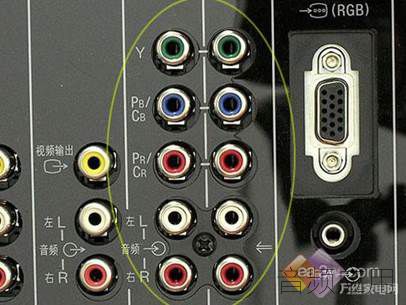

色差分量接口色差分量接口

色差分量线材色差分量线材

YPbPr /YCbCr色差接口

3RCA连接线

5RCA线缆




VGA转5RCA线，可用于投影机没有标配VGA/DVI接口（标配HDMI）等场合
色差分量（Component）接口采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。色差分量接口一般利用3根信号线分别传送亮色和两路色差信号。这3组信号分别是：亮度以绿色线缆（Y）Y标注，以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，本身不传输音频信号。

色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上。它通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出




·AV接口：AV（audio-video ）复合视频接口AV接口实现了音频和视频的分离传输，避免了因音／视频混合干扰而导致的图像质量下降。复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口.. 由三个独立的RCA插头（又叫梅花接口或RCA接口）


AV复合视频接口

AV复合视频线

由三个独立的RCA插头（又叫梅花接口或RCA接口）组成

AV复合（Composite）视频接口是目前在视听产品中应用得最广泛的接口，属模拟接口，该接口由黄、白、红3路RCA接头组成，其中的V接口连接混合视频信号，为黄色插口黄色接头传输视频信号，L接口白色接头传输左声道音频信号，R接口红色接头传输右声道音频信号。AV复合视频接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口的传输仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

信号保真度相对较好。图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。




·RF输入接口：是接收电视信号的射频接口，将视频和音频信号相混合编码输出，会导致信号互相干扰，画质输出质量是所有接口中最差的。

RF射频端子是最早在电视机上出现的，原意为无线电射频（Radio Frequency）。它是目前家庭有线电视采用的接口模式。

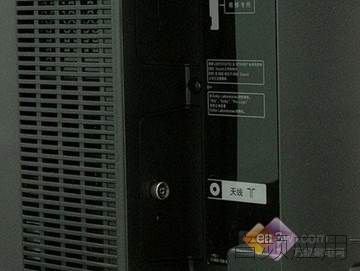

RF接口 RF输入接口(电视机闭路电视接口)

　RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

　　由于步骤繁琐且音视频混合编码会互相干扰，所以它的RF输出质量也是最差的。带此类接口的显卡只需把有线电视信号线连接上，就能将有线电视的信号输入到显卡内

光纤接口：光纤音频接口使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上，是目前最先进的音频输出接口。

光纤（Optical）以光脉冲的形式来传输数字信号，其材质以玻璃或有机玻璃为主。光纤同样采用S/PDIF接口输出，其是带宽高，信号衰减小，常常用于连接DVD播放器和AV功放，支持PCM数字音频信号、Dolby以及DTS音频信号。

光纤音频接口TosLink，全名Toshiba Link现在几乎所有的数字影音设备都具备这种格式的接头。TosLink光纤曾大量应用在普通的中低档CD、LD、MD、DVD机及组合音响上。光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比。但是，时基误差是影响音质的重要因素，所以衡量数字音响设备传输接口性能的好坏，应以引起时基误差的大小为标准。光纤连接的信号要经过发射器和接收器的两次转换，会产生严重影响音质的时基抖动误差（Jitter）。制造光纤常用的材料有塑料、石英、玻璃等，玻璃光纤（ST）是最昂贵的一种


·RS-232接口：RS-232C接口是计算机上的通讯接口之一，用于调制解调器、打印机或者鼠标等外部设备连接。带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级

。RS-232C接口。不再稀里糊涂 常见投影机接口大搜罗

RS-232C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。RS-232C标准（协定）的全称是EIA-RS-232C标准，其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（Recommeded Standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969）

RS-232C接口最大传输速率为20Kbps，线缆最长为15米。RS-232C接口通常被用于将电脑信号输入控制，当通信距离较近时，可不需要Modem，通信双方可以直接连接，这种情况下，只需使用少数几根信号线。



·VGA接口：是源于电脑显卡上的接口，显卡都带此种接口。VGA就是将模拟信号传输到显示器的接口。VGA(Video Graphics Array显示绘图阵列)是IBM在1987年随PS／2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。

VGA（Video Graphic Array）接口，即视频图形阵列，也叫D-Sub接口，是15针的梯形插头，分成3排，每排5个，传输模拟信号。VGA接口采用非对称分布的15针连接方式，其工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到显示设备成像。它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。使用VGA连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影。

将模拟信号转变为数字信号。在经过D/A和A/D二次转换后，不可避免地造成了一些图像细节的损失。
各种常见视频连接接口（一）各种常见视频连接接口（一）


DVI接口正在取代VGA，图为DVI转VGA的转接头     VGA转DVI线



·S端子：S端子接口是AV端子的改革，在信号传输方面不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效地提高画质的清晰程度。


S端子接口


S端子线 S端子线

　S端子，即分离式影像端子S-video全称是Separate Video，也称为SUPER VIDEO，它实际上是一种五芯接口，

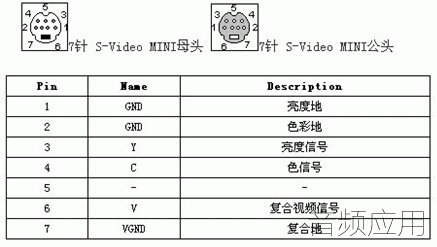

标准的7针S-Video接口又称增强型S端子。7针的S-Video接口可以直接使用4针S端子线

由两路视频亮度讯号Y和两路视频色度讯号C和一路公共遮罩地线组成。S端子将亮度和色度分离输出，避免了混合视频讯号输出时亮度和色度的相互干扰，它只能输入输出视频。不再进行Y/C混合传输。S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，



显卡上配置的9针增强S端子，可转接色差

yinpin789

D端子接口？


D端子接口


　　D端子中的D即Digital，也说是因为接口造型像倒置的“D”字母，其通过处理芯片将视频信号处理成符其传输标准的数码讯号，采用了类似电脑的多针D型插接头，通过数字方式传输视频信号，直接输入到具备D视频接收端子的视频显示设备，避免了通过模拟视频信号传输方式传输信号的过程中的数字- 模拟的转换过程，因而更能提升数字视频还原质量。D端子依据规格的不同，分为目前有D1、D2、D3、D4、D5几个级别，分别对应 480i/480p/1080i/720p/1080p视频信号，其中D5最高。目前D端子接口基本上只出现在日本的视听设备中。

·DisplayPort接口：可提供的带宽就高达10.8Gb/s，也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。趋势接口：高清数字显示接口标准

　1.高带宽

　　DisplayPort问世之初，它可提供的带宽就高达10.8Gb/s。即便最新发布的HDMI 1.3所提供的带宽(10.2Gb/s)也稍逊于DisplayPort 1.0。DisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色 10/12bit)的色深，充足的带宽保证了今后大尺寸显示设备对更高分辨率的需求。

DisplayPort接口



　　2.最大程度整合周边设备

　　和HDMI一样，DisplayPort也允许音频与视频信号共用一条线缆传输，支持多种高质量数字音频。但比HDMI更先进的是， DisplayPort在一条线缆上还可实现更多的功能。在四条主传输通道之外，DisplayPort还提供了一条功能强大的辅助通道。该辅助通道的传输带宽为1Mbps，最高延迟仅为500μs，可以直接作为语音、视频等低带宽数据的传输通道，另外也可用于无延迟的游戏控制。可见， DisplayPort可以实现对周边设备最大程度的整合、控制。

DisplayPort接口


　　3.内外接口通吃

　　目前DisplayPort的外接型接头有两种:一种是标准型，类似USB、HDMI等接头;另一种是低矮型，主要针对连接面积有限的应用，比如超薄笔记型电脑。两种接头的最长外接距离都可以达到15米，虽然这个距离比HDMI要逊色一些，不过接头和接线的相关规格已为日后升级做好了准备，即便未来DisplayPort采用新的2X速率标准(21.6Gbps)，接头和接线也不必重新进行设计。

　　除实现设备与设备之间的连接外，DisplayPort还可用作设备内部的接口，甚至是芯片与芯片之间的数据接口。比如， DisplayPort就“图谋”取代LCD中液晶面板与驱动电路板之间主流接口——LVDS(Low Voltage Differential Signaling，低压差分信号)接口的位置。DisplayPort的内接型接头仅有26.3mm宽、1.1mm高，比LVDS接口小30%，但传输率却是LVDS的3.8倍。



USB接口？

     Universal Serial Bus（通用串行总线)简称USB，是目前电脑、数码、平板电视等产品上光方应用的一种接口规范。USB接口是一种四针接口，其中中间两个针传输数据，两边两个针给外设供电。USB有两个规范，即USB 1.1和USB 2.0。二者主要的却别是USB 1.1的最高传输速度是12Mbps；USB2.0标准传输速率在25Mbps-400 Mbps ,最大480 Mbps，。同时，USB1.1版本接口对外的输出电源的负载能力很低，其最大输出电流只有250毫安，而USB2.0协议，其输出电流达到500毫安以上。


一大一小两路USB接口一大一小两路USB接口
　　USB（通用串行总线）将网络、计算机和家庭数码产品的媒体资源进行共享，是3C融合的一个趋势。具有流媒体功能的电视实现了让MP3、摄像机、照相机、移动硬盘、U盘以及各种各样存储卡的内容在电视机上直接播放，做到信息共享。流媒体电视与普通电视相比，最大的不同在于后者仅能收看电视节目，节目内容固定的，而流媒体电视不仅可以收看更清晰的电视节目，还可以播放数码相机、移动硬盘等数码设备里的图片、音乐、电影，使原来只能在电脑上播放的内容可以在更大、更清晰的平板电视上观看，让全家人共同欣赏。而流媒体这些美妙功能的实现必须依仗 作为中间媒介的“USB”接口。


USB线


蓝牙接口？

　　蓝牙（Bluetooth）是由东芝、爱立信、IBM、Intel和诺基亚于1998年5月共同提出的近距离无线数据通讯技术标准。它能够在 10米的半径范围内实现单点对多点的无线数据和声音传输，其数据传输带宽可达1Mbps。通讯介质为频率在2.402GHz到2.480GHz之间的电磁波。

　　蓝牙接口（BlueTooth）与其它同样具有蓝牙接口的设备连接同样可以实现无线连接，它具有无方向性限制，有效连接距离达10米，一般的传输速度都有1M，快速的高达10M甚至更快等优点，但目前配置蓝牙接口的电子设备却不是很多，与红外线接口的普及率有很大的差距，这是比较遗憾的一个地方。

不过，没有蓝牙接口的电脑可通过加装蓝牙适配器来实现蓝牙接口功能，这些蓝牙适配器一般都是USB接口的，可以插在电脑的USB接口上使用，而且只有闪盘大小，携带远比数据线要方便。





同轴音频接口？


同轴音频接口同轴音频线


　　同轴音频接口（Coaxial），标准为S/PDIF（Sony / Philips Digital InterFace），是由索尼公司与飞利浦公司联合制定的，在视听器材的背板上有Coaxial作标识，主要是提供数字音频信号的传输, 同轴线缆有两个同心导体，导体和屏蔽层共用同一轴心。它的接头分为 RCA和BNC两种。数字同轴接口采用阻抗为75Ω的同轴电缆为传输媒介，其优点是阻抗恒定，传输频带较宽，优质的同轴电缆频宽可达几百兆赫。同轴数字传输线标准接头采用BNC头，其阻抗是75Ω，与75Ω的同轴电缆配合，可保证阻抗恒定，确保信号传输正确。也就是说在传输的线材搭配上，应该是以适用于传输高频率数字讯号的75欧姆同轴线材作为搭配标准





SCART接口？

SCART接口

　　SCART（Syndicat des Constructeursd' Appareils Radiorécepteurs et Téléviseurs）接口是一种专用的音视频接口，它是由法国公司Peritel开发的视听设备互连工业标准，也是欧洲强制要求用于卫星电视接收机、电视机、录像机及其它音视频设备上的互连互通接口。标准的SCART接口为21针连接器，外型呈直角梯形，俗称“扫把头”。这21针中定义了音频和视频信号，可用来传输CVBS和隔行RGB信号等视频信号，也可以传送立体声音频信号。21针同时传输21个信号，这21个信号可分为视频信号、音频信号、控制信号、地线和数据线几种。此外，SCART接口还是双向传输，实现所谓的“LOOP”循环功能



SDI接口:数字串行接口

　　用扰码的不归零倒置（NRZI）来代替早期的分组编码，其标准为SMPTE-259M和EBU-Tech-3267，标准包括了含数字音频在内的数字复合和数字分量信号。在传送前，对原始数据流进行扰频，并变换为NRZI码确保在接收端可靠地恢复原始数据。这样在概念上可以将数字串行接口理解为一种基带信号调制。SDI接口能通过270Mb/s的串行数字分量信号，对于16：9格式图像，应能传送360Mb/s的信号。NRZI码是极性敏感码。用“1”和“0”表示电平的高和低，如果出现长时间的连续“1”或连续“0”，会影响接收端从数字信号中提取时钟。因为串行数字信号接口不单独传送时钟信号，接收端需从数字信号流中提取时钟信号，所以要采用以“1”和“0”来表示有无电平变换的NRZI码。接收NRZI码流时，只要检出电平变换，就可恢复数据，即使全是“1”信号，导致的信号频率也只是原来时钟频率的一半，再经过加扰，连续“1”的机会减少，也就使高频分量进一步减少了。在数据流的接收端，由SDI解码器从NRZI码流恢复原数据流。

　　SDI接口不能直接传送压缩数字信号，数字录像机、硬盘等设备记录的压缩信号重放后，必须经解压并经SDI接口输出才能进入SDI系统。如果反复解压和压缩，必将引起图像质量下降和延时增加，为此各种不同格式的数字录像机和非线性编辑系统，规定了自己的用于直接传输压缩数字信号的接口。（a）索尼公司的串行数字数据接口SDDI（SerialDigital Data Interface），用于Betacam-SX非线性编辑或数字新闻传输系统，通过这种接口，可以4倍速从磁带上载到磁盘。 （b）索尼公司的4倍速串行数字接口QSDI（QuarterSerial Digital Interface），在DVCAM录像机编辑系统中，通过该接口以4倍速从磁带上载到磁盘、从磁盘下载到磁带或在盘与盘之间进行数据拷贝。 （c）松下公司的压缩串行数字接口CSDI（CompressionSerial Digital Interface），用于DVCPRO和Digital-S数字录像机、非线性编辑系统中，由带基到盘基或盘基之间可以4倍速传输数据。

　　以上三种接口互不兼容，但都与SDI接口兼容。在270Mb/s的SDI系统中，可进行高速传输。这三种接口是为建立数字音视频网络而设计的，这类网络不象计算机网络那样使用握手协议，而使用同步网络技术，不会因路径不同而出现延时。

　　人们常在SDI信号中嵌入数字音频信号，也就是将数字音频信号插入到视频信号的行、场同步脉冲（行、场消隐）期间与数字分量视频信号同时传输。

　　三星SDI ：中国三星的显像管生产部门，中国三星SDI分别在天津、上海、深圳、东莞建立了4个生产工厂。是目前世界上最大的显像管生产基地。

接口图：





说明：

　　SDI接口是“数字分量串行接口”。串行接口是把数据的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。用扰码的不归零倒置（NRZI）来代替早期的分组编码，其标准为SMPTE-259M和EBU-Tech-3267，标准包括了含数字音频在内的数字复合和数字分量信号。在传送前，对原始数据流进行扰频，并变换为NRZI码，确保在接收端可靠地恢复原始数据。这样在概念上可以将数字串行接口理解为一种基带信号调制。SDI接口能通过270Mb/s的串行数字分量信号，对于16：9格式图像，应能传送360Mb/s的信号。

评价：

　　SDI接口不能直接传送压缩数字信号，数字录像机、硬盘等设备记录的压缩信号重放后，必须经解压并经SDI接口输出才能进入SDI系统。如果反复解压和压缩，必将引起图像质量下降和延时增加，为此各种不同格式的数字录像机和非线性编辑系统，规定了自己的用于直接传输压缩数字信号的接口。（a）索尼公司的串行数字数据接口SDDI（SerialDigital Data Interface），用于Betacam-SX非线性编辑或数字新闻传输系统，通过这种接口，可以4倍速从磁带上载到磁盘。 （b）索尼公司的4倍速串行数字接口QSDI（QuarterSerial Digital Interface），在DVCAM录像机编辑系统中，通过该接口以4倍速从磁带上载到磁盘、从磁盘下载到磁带或在盘与盘之间进行数据拷贝。 （c）松下公司的压缩串行数字接口CSDI（CompressionSerial Digital Interface），用于DVCPRO和Digital-S数字录像机、非线性编辑系统中，由带基到盘基或盘基之间可以4倍速传输数据。以上三种接口互不兼容，但都与SDI接口兼容。在270Mb/s的SDI系统中，可进行高速传输。这三种接口是为建立数字音视频网络而设计的，这类网络不象计算机网络那样使用握手协议，而使用同步网络技术，不会因路径不同而出现延时。人们常在SDI信号中嵌入数字音频信号，也就是将数字音频信号插入到视频信号的行、场同步脉冲（行、场消隐）期间与数字分量视频信号同时传输。




IEEE 1394

IEEE 1394也称为火线或iLink，它能够传输数字视频和音频及机器控制信号，具有较高的带宽，且十分稳定。通常它主要用来连接数码摄像机、DVD录像机等设备。IEEE 1394接口有两种类型：6针的六角形接口和4针的小型四角形接口。6针的六角形接口可向所连接的设备供电，而4针的四角形接口则不能。

说明：

IEEE 1394也称为火线或iLink，它能够传输数字视频和音频及机器控制信号，具有较高的带宽，且十分稳定。通常它主要用来连接数码摄像机、DVD录像机等设备。IEEE 1394接口有两种类型：6针的六角形接口和4针的小型四角形接口。6针的六角形接口可向所连接的设备供电，而4针的四角形接口则不能。

评价：

　　它的设计初衷是成为电子设备(包括便携式摄像机、个人电脑、数字电视机、音/视频接收器、DVD播放机、打印机等)之间的一个通用连接接口。1394电缆可以传输不同类型的数字信号，包括视频、音频、数码音响、设备控制命令和计算机数据。IEEE 1394主要的性能特点如下：

　　数字接口：数据能够以数字形式传输，不需要模数转换，从而降低了设备的复杂性，保证了信号的质量。

　　热插拔：即系统在全速工作时，IEEE 1394设备也可以插入或拆除，用户会发现，增添一个1394器件，就像将电源线插入其电气插座中一样容易。



11、 BNC

BNC（同轴电缆卡环形接口）接口主要用于连接高端家庭影院产品以及专业视频设备。BNC电缆有5个连接头，分别接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以让视频信号互相间干扰减少，可达到最佳信号响应效果。此外，由于BNC接口的特殊设计，连接非常紧，不必担心接口松动而产生接触不良。

标准的BNC端子


标准的BNC线



VGA转BNC



DVI转BNC

购买电视时的注意事项

前面提到的这11种视频接口，除了最后三种（DisplayPort，IEEE 1394，BNC），基本上都已经用在电视上了，有些电视机甚至具有所有这七种接口，作为一个明智的消费者，我们在购买电视时应该怎样看待这些接口，为了与家里的其它电器连接，哪些接口是一定要有的？哪些接口已经淘汰了，不太常用了呢？下面我们把这些接口分三类讨论一下。

1、射频、复合视频和S端子

这三种是随着早期模拟电视技术发展起来的接口，只能传输“标清”画面，在CRT电视时代，它们是不可或缺的，否则就没办法收看电视，连接VCD，DVD机。但是现在液晶电视已经如此普及，家里的有线电视也已经接入数字机顶盒的情况下，这些接口已经基本上没有什么用处了。

事情从另一个角度去看，我们要警惕的是，随着现在”高清“概念的普及，很多音、视频产品都打着高清的旗号宣传，这里面就不免有些无良商家，摆的是“标清”的产品，卖的是“高清”的价钱，如何判断呢？有一个基本方法就是：如果这个产品的视频输入、输出只有这三种接口（之一）的话，这个产品一定不能支持高清信号，显示或输出的画面一定达不到高清的标准。



6、凤凰头

　　接口图：



　　凤凰头也经常被用来作为音频的输入和输出端口。
