1000路大型监控系统该如何设计？
: `+ O, y% T, E2 S- X$ _5 } t) ]& S% l( C6 W
4 R9 {) |. h' c
经常有朋友提到，大型监控项目该如何来设计？比如1000路监控该如何规划呢？本期我们主要从硬件配置的角度来探讨，如何实现1000路视频监控应用。
5 J: x* U" _7 ?( _1 d6 Z; M( B2 E9 s6 a
9 w' a, L! z' V, I2 J# m9 q7 N
要实现1000路监控显示，主要有四个问题：
$ V3 p" x: s' ]* A) p! M
$ [* b! [# k6 J3 L1、用什么摄像机？
+ e, m% w* P0 _8 N- p4 x8 C+ |
# K* f1 B2 v/ G: T2、1000路监控如何选择交换机？如何组网？
+ I3 n: n8 f" |# s
2 k: N- ?% \9 B: e( u8 L+ u1 ?3、1000路如何合理安排存储？& e7 z# i0 D+ O5 f3 J" d- H" q' x/ o
/ f9 o( U4 O4 `& n C- ]1 s4、1000路监控如何显示？
) Q9 V/ z) e; T& s# n. @6 |( r! l( m( T4 N9 H6 q& V t5 @( @
我们来逐一分析。
+ o! N8 N+ y2 H! \ t* g: ~
" d$ \% D- G. {1 h$ Y* `8 w/ I6 ^7 _+ n# ] D$ h+ d& S
, ]/ ]. d% ~- R1 g; g一、用什么摄像机
' w7 ]$ x6 r0 y0 C0 S
3 H6 H! L+ _: D) v. X如何选择摄像机，1000路大型监控项目中，可能用到的摄像机不止一种，需要根据环境会选择不同的摄像机，我们来看下各摄像机的用途。我们常用的会根据摄像机的外形进行分类。
& S; i) w; Y) c% m2 V0 K8 s) q5 D' `0 V2 l4 {( |! a$ _/ k
4 ]$ G( z, [8 W
% U- d- ?! h! b/ S
1、枪式摄像机：吊装、壁装均可，室外安装一般要加配防护罩。一般安装在通道内，厂房或者停车场等室外区域。主要应用于没有灯光或照度低的地下库、仓库、监控城市道路、小区室外环境等。! P2 f- h- m4 L! D# y
& t1 Z3 w6 U5 {/ m O6 V( s5 K$ [! R$ e2 O: E" b& G
9 c& ?2 K' @- K
2、球型摄像机：实际上就是“一体化机芯（变焦镜头+摄像机）+护罩+云台+云台协议解码器”，一般使用在室外或者室内面积比较大、范围比较广的场合。6 V8 |% {5 G; G
$ y: l; s: q# {
3、半球形摄像机：安装方式是吸顶安装。大多用于室内小范围的监控场合，没有灯光或者灯光较暗的半公共区、酒店走廊、医院、小区、电梯、室内大厅等场所。* s7 ?- F. N& G# B" d
' K2 X; G. n) D; } w
4、红外一体机：红外一体是一种具备红外夜视探照头的监控摄像机。 该摄像机已经广泛的应用于日夜及大范围摄像的环境，如：小区，超市，广场，银行，工厂，军营学校等场所。
|$ S! _( [3 o: d& m7 d
- ?9 `' g" F2 L/ c# F& _( e T) @: e' l
# B2 R2 p- p. s. n6 [1 b5 F2 x实际项目中，可根据应用场景来选择合适的摄像机。另外，摄像机有不同分辨率，对应码率也不一样，在实际选型的时候也需要注意，具体参照图2。! I# O$ ]$ L! I7 ~3 z! W4 z
7 X( k; [& l% o& z. \+ s- L N s6 F# ? o
{0 S$ k! `# l" i4 ?% e6 z
6 H9 ? _- I: k) C图2常见摄像机分辨率、码率关系对照参考表- g+ v5 ~( M1 L
( ^5 j, e& l$ Y {
# J+ P4 D1 ?- s! g- m
, e/ P$ r( m6 ?! L. h$ q, {9 [
二、如何选择交换机组网？
, l: X9 B% z5 s4 w1 Y+ W0 D' g( H5 G/ ~' p8 u% h0 R6 \, W6 q+ \
1000路的监控项目，其重点就是交换机的选择了，这里我们选用三层网络结构，网络结构为接入层┗憔鄄悌核心层。相对两层网络架构，三层架构网络组网规模更大，传输距离更远，网络可拓展性更强。
8 j I# s2 f1 I2 L' j6 ~! c# n" W# B p O
6 N! g# {0 P, r* u5 S" d- ~
; }1 }# Q9 y% v& s2 }1 Q; ^$ J0 V拓扑图如下：6 N' `2 x' b$ U9 r* @ ?
' X5 F8 R% t% r$ Y% p
" @) v+ S2 G; d: x6 N: G8 u; H& ?" x/ e
; I7 S- I( h2 }
) t7 J3 g3 i2 ?3 o: ?$ y; I图3 1000路视频传输系统拓扑图' c w; h; @$ G5 F0 h! j I. \0 e
/ n: A7 `, h3 F+ n
( e# g1 b* Y* f8 ]
4 J: h* B. f. A* z/ k! @4 I那么各层交换机如何选择呢？& u& a3 H( P8 ?6 a1 b5 T
6 N% _# M1 u% k! J7 e5 ?& v" F
1000路的大型监控系统，如果交换机分配不合理，时常会出现卡顿或掉线，甚至造成系统瘫痪。所以合理的选择和分配接入层、汇聚层、核心层交换机至关重要。
2 g7 W5 e% v" O$ x9 g
6 l1 ~, h3 b7 d' R# A `9 E9 C; u
. \" K5 c: ?; r/ m3 w6 \( @! p( _+ @( \$ m
一、1000路监控接入层交换机的选择. e$ ?- W3 ^/ G1 W! z3 l4 E0 f
* f* I/ B# ?* I
& j& z: B7 \3 t6 g
接入层是前端采集设备与传输系统的接口，交换机需易于使用和安装，同时兼具安全性，确保入口数据的安全。当然在设计上，主张使用性价比高的设备。接入层交换机选型设计注意要点如下：
% _1 \% U/ F2 g8 U9 T# w; i- d( Y( f4 E, a7 M7 w
单个摄像机码流一般是按4Mbps计算，峰值是6-8M，选型的时候需要考虑到峰值。
9 N# X2 ~% K5 k' v2 ]! t, Y* n0 A% ?( @% p0 h. T# L9 {
传输带宽利用率在60%左右，100M的也就60M左右。" x5 P% b7 O: S' s. J' e
6 F" k, f2 I; |$ ^0 S/ ]% u7 ~
综上两点，一个百兆交换机一般可以带8路摄像机，8路以上摄像机需采用千兆上联交换机。4 ]/ l: A4 R, F2 @- ^5 i# ]
# M+ G8 F( [3 ]' C' v( M8 }
根据前端的布局方式集中或者分散，可能会采用8到24不同口数的交换机。根据安装环境的不同，还可能会用到工业级交换机。' l" b$ S% s5 G9 i5 m9 ^
0 }' l+ A/ ]# A e- Y/ Q% N
+ m$ S! w: m) N0 @" L: J4 |
4 F: b% N5 _/ l4 w* m- u6 a$ j
优特普安防专用接入交换机针对安防应用特点，选用4M大缓存芯片，百+两千兆上联设计，全系列产品具有6KV电源和端口防雷防护设计及宽温设计特点，从而保证了产品质量和监控图像质量。4 j/ Y/ l2 c5 V b7 Q% L/ G
. M4 f. v; {" q( M; a9 ~
5 n' r* [# ^. j* N" }( K O, p8 l& }图4安防专用接入交换机SF18P-LM9 ~- ~7 g7 g! j
, P2 q2 D* F/ | p& i4 d) j8 X" D/ Y/ w- G( Q4 T7 u% i
9 A7 o$ m- H! r5 H4 v+ w! O$ M* ] R3 |
" V/ m" T I0 O* X& j4 Y
" B. Q# u* e4 u: `' c I. p7 W; Z: u4 y" t' E% G B; p
二、汇聚层交换机的选择
; i4 `* ?5 _& L0 d
. J7 B [9 o# ~0 ^+ Y$ U& _
* \( `% D5 Q8 f5 {$ y0 _: v* {# u( U汇聚层承上启下，压力较大，需要考虑同时处理的监控查看的带宽。
. Q" x& |5 d2 n0 G4 j
. ^/ } Q6 R" y# s) {条件1、交换机带宽，如果1000路摄像机，汇聚层有8台交换机的话，则每台需要同时处理 125 只摄像机的 4M 码流（125* 4M=500M），也就意味着汇聚层交换机需要支持同时转发500M以上的交换容量。 这样的话一般的千兆交换机可以说是比较充足的。
. k2 N! N$ X P0 S/ w9 g2 w
! p6 C, h8 n9 L
: z0 o6 n/ z1 U J2 t; ?# G; x
$ C% {# Q, |+ `2 p+ S* J* ^条件2： 汇聚层交换机的背板带宽，每台汇聚层交换机至少会接入来自接入层的5台千兆交换机，我们为了保证带宽充足，则交换机背板带宽要求为： w, W2 b9 W5 v) ^3 P& v5 n; i! b, g
$ X# {& x3 V1 Z: A (5*1000M*2)/1000=10Gbps 的背板带宽。
9 k1 F: q) N; ^' [0 B6 E1 w# b8 U
* y/ V% m3 J; q; z# v2 U1 Q/ @' N9 U
8 y! n- G- w _
条件3： 包转发率：一个 1000M 口的包转发率为 1.488Mpps/s，汇聚层下接 则汇聚层的交换机交换速率为：5*1.488Mpps/s=7.44Mpps。
* l `/ A7 u/ ~, D0 C
! K: F0 t3 d9 F+ e: c% L4 }/ e# d/ [0 L& T/ w* K
0 s+ i( K1 I, x7 V* W
根据以上条件得出： 当有1000路摄像机接入网络时，汇聚层需要满足背板带宽不少于10Gbps，包转发率大于7.44Mpps。
( X7 A9 \! H/ q* }- d. M# Q: p- }+ T1 T. v
我们可以至少需要8口全千兆交换机，且背板带宽不少于10Gbps，包转发率大于7.44Mpps。 + _; R6 H0 q, ?5 U. D
3 T3 r" V; W' P* @* Y u
2 z- g* C+ ?5 H% d* s) m8 @4 y
8 I! e. r- i7 o+ A$ s; M4 `" ^
例如：这款24口全千兆交换机比较符合汇聚层要求。6 l6 ^. J9 v3 `, `( A- @; k* _5 o" B
U4 a7 F/ K4 t: |
t) Y% h* R( U, I
4 B y) q0 m/ G' i/ f* h) F( e# R' { z交换机容量与包转发率都是比较充足的。
' [1 A9 f' z7 P" m) V, L- ] B
9 E4 `) {+ S" Y0 z: r
6 [8 k+ F+ Y: G5 j$ R6 W! N6 [2 Z5 P
' U6 E' m( x+ y$ A7 t
7 H0 w6 H$ X+ ^" U1 ^5 ]
图5 24口全千兆交换机
% T7 K1 Y. K$ z: H! u- ]
+ Q5 C$ B/ e; t1 h# S2 f4 u7 F! C* x4 s6 i' q5 u5 g' a9 L
9 U* S) D7 a0 N7 k三、核心层交换机的选择
' Y p& z( q( [, R3 H核心交换机主要承担数据转发和网络架构设置功能，对交换能力、网路管理功能、稳定性要求也更高。另外，因为存储设备是在核心层上，需要考虑交换机的交换容量以及到核心链路的带宽和高速转发能力。所以要满足以下条件：1 p1 r* x9 ?8 Y7 F) y! k! f
; F) f! H! y" F0 g7 B # p) {, p- ~) ]4 z
+ X& T8 j- @4 Q/ |' T$ c0 I; c
带宽：1000路监控的带宽至少为1000*4Mbps=4000Mbps，核心交换机建议选择高带宽的千兆或万兆交换机，上联端口为万兆，才能使数据通畅。& N; m& {( B5 _2 l
" {( Q: X! p! R8 u7 ?$ W
" Q# u; |& p, @5 z. h
' }* l9 v4 L$ x" R) q4 ]" u背板带宽：核心交换机至少会有8个来自汇聚层的千兆接口、2个上联的万兆端口，以及4个可能接入其它的千兆端口，所以一共有12个千兆口与2个万兆口，为了保证带宽充足，则交换机背板带宽要求为：! @+ a2 i7 R$ y
( Q" [$ P( }# M2 F3 Y- _! j
（12*1000M*2+2*10000*2)/1000=64Gbps的背板带宽。. z0 c z/ h, ^) ]3 t: j
8 ^! P* |; @/ N# o% @! W
1 n& e- Y" D, e8 K/ o- B* X* L3 n' Q. y3 j* k
包转发率：一个千兆口的包转发率为1.488Mpps/s，一个万兆口的包转发率为14.88Mpps/s，为了保证能够线速转发，则至少会有12个千兆口与2个万兆口，则核心交换机交换速率为：- Q- o$ I3 ?8 Z; ^/ O3 C/ u
% \% ^( `, N+ d, T! U0 N$ {) P9 f
12*1.488Mpps/s+2*14.88Mpps/s=47.56Mpps。+ F- X5 T' ~% f4 Z; Z! j( W
$ s0 y2 p; A6 T C1 Z ) r7 I/ u2 D* c/ a* a. q
- t% v- b! k8 E/ b
根据以上条件得出：当有1000路摄像机接入网络时，核心层交换机至少需要满足背板带宽不少于64Gbps，包转发率大于47.56Mpps。优特普UTP7748GE-L3万兆上联IPV6堆叠核心交换机，背板带宽高达352G，包转发率达132.Mpps，能很好地满足1000路视频的传输组网要求。0 T3 v: |7 x$ i& ~: E3 j
8 W: l/ g$ g3 z
* W1 X; z) K5 A
; m% ~& I1 C8 J
图6 三层核心交换机
9 T1 o K5 m' v1 `+ N
6 p. Q( L" ]5 j) Z3 P }
# L& [8 T$ E- B& s& C# f' z
9 f- u( q) s6 ?& I7 t
! z. b4 Q( j6 p4 I( x& [( Q: P) L9 P+ y& o% x# e
4万兆上联，高速转发
l6 I9 H3 D/ h3 T5 R) n) x8 t$ }% [( N# N4 G8 y
UTP7748GE-L3提供48个千兆下行端口和2个万兆上行链路以及2个万兆堆叠端口，背板带宽高达352G，最多支持6台设备堆叠，堆叠系统交换容量最高可达2112Gbps。& Q. T" R$ s9 p: Z2 `! p
6 {' U; h4 }) E/ G3 c6KV防雷，冗余双电源，安全可靠
% M: a c. X- b) ^
z' S$ k, U- }1 A# X& z所有端口和电源支持6KV防雷防护，设备支持双AC冗余电源输入，保证设备的长时间不断电稳定工作。9 j# ]8 I' w1 V- M8 q9 z' R
1 B, _1 d. T H& Q
强大业务处理能力，IPV6/4双协议栈( h& P5 G0 W- {7 c
0 E: j/ ^$ c9 a, R0 }3 h/ u
完善的IPV6/4双协议栈、IGMP V2/V3组播协议，支持MLD Snooping、IGMP Snooping，满足多终端IPV6物联网设备和IPV4高清视频监控混合接入的交换需求。
) w* d) m5 H7 {: a2 f' @6 B
6 G; O! I! f( Y! _, S
0 s1 N$ ?% B2 I* z# m8 U/ o9 B# R* Q# w j
三、1000路监控的存储：IP-SAN
) `4 v, v) n0 M" J0 G0 D( v, e0 S, N, L% B9 r
要解决1000路监控存储，光靠NVR和硬盘是不行的，这里面我们要用到IP SAN存储产品，IP SAN也算是SAN的一种，只是服务器和存储之间通过网络交换机互联，性能不算最好，但不受距离的限制。SAN是超大容量，可以接上百路，但价格很贵，所以我们选择ip SAN，它是以块作为存储的，你可以认为它是含阵列功能的硬盘，其实就是磁盘阵列+硬盘。
% a8 X$ `3 e" k# [3 j; B- M' c5 [1 D; @( h. s
$ f. F0 z1 x* x( I
/ \3 f8 g v- E" r) @
1、数据存储/ O6 R! H# A6 r
那么，当涉及到1000 路全高清IP监控时，到底有多少数据需要存储呢？网络摄像机，每秒可产生约4Mb的30FPS的视频流。每台NVR有42路的实时视频流，1000路高清视频流全部传输到APT 双控10Gb磁盘阵列的话，每秒则产生4Gb的惊人数据量。
% p; u: j0 Y; o1 J3 z8 e
7 Y5 {& ~. z) A# ~- T2 o: h8 \, w5 w w! s8 U" D! b4 z! v7 K
3 w6 U& o) G6 u. y8 ]9 w如何解决整体方案中的稳定性以满足7X24小时的不停工作。
8 G- o' j1 k- A# `' u5 |
9 t4 O2 b0 h: {! W1 L一个码率为4M的摄像头一天的存储量为48G左右。+ J2 z! F0 D6 {: m' r
4 D6 k) [) e J8 o7 M
8 O/ t! ]& I* E, O9 d) u. ]6 Q Y9 E+ o( l" ?; j% d1 I
那么1000个7天的存储量为：
, i# u+ T* e4 W+ I! T! N% M8 [* t- H5 w5 h* {& a# r6 z! f
1000个摄像*48G*7=395136G=328T左右。( [4 f& H- o" Y9 `- n: ]
" @+ o- B8 M; l以市场上4T硬盘计算，它在电脑上显示约3700GB，h.265编码格式，则可以使用96块硬盘，完全够用。- _1 q8 ?$ u3 c
. Q6 D2 n$ h' ]& a
/ [8 @: B9 s+ M$ z6 R/ F! r
8 E9 Z6 V# @+ p# T' N如何利用这96块硬盘以满足24台NVR系统传来的视频流呢？1 A9 p# `" i9 x7 T
, k0 I- S5 n8 y+ \, o d# B
每几块硬盘组成一个RAID组，而不是将这96块硬盘组成一个巨大容量的RAID组。
) ~4 J/ b6 v; g% o7 D
# s3 G0 Y6 w2 \6 o! h4 ~7 r! p! U! i因此，这96块硬盘可以每4块硬盘组成一个RAID5，组成24个RAID组。
& t/ J5 A8 F7 H+ D0 c0 H6 j B1 X7 D5 |- k; k

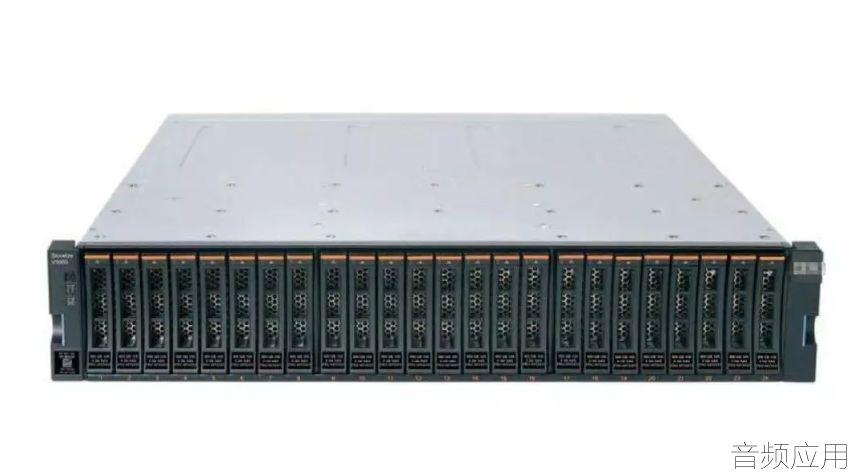

我们采用16盘位的网络存储IP SAN磁盘阵列，6台可以解决。
. G) m) x* N2 q( R+ S7 C( Z7 ~# c+ n# D1 Y# E0 B' O
6 \/ l' B. x$ a/ \& x
W7 {3 R* h. R
而对于大型公共监控的要考虑其扩展性、易管理性，所以采用IP SNA的解决方案。
, Q% W1 c7 G. T/ }3 m. T- }9 @. E; f. }# o( x* \
% J# d1 |7 R- k5 @* M0 b9 \
0 d, r5 M* g9 ]7 H四、监控显示
\8 O9 A1 g; _& C3 J" H8 L" k2 ~* e. t4 ] m$ y
1000路监控如何显示，大型监控一般都会选择使用监控显示墙。
2 I1 f- o) z1 A, _* y6 y* P2 q* }1 `
, S( o% H# H; O! X9 R
, ?% I' g/ m# m$ x7 T/ N+ z+ @) X6 m中心就要有管理平台，需要配置综合监控一体化平台，解码能力强，功能更强大，上墙预览的数量看需求，不需要全部上完，可以做轮巡。
% h* I. B; a y! S# y8 d2 E' B6 n) k+ c. N3 z) D5 }/ Z
1 n( e" n5 V! Y/ q图7 1000路视频监控显示$ N8 O: B$ A7 Z# i
9 @- r+ K/ U9 \4 s/ f
" g4 i1 O4 H9 C+ n& y, _2 b
e! y' c+ ]2 K& M% q+ U, A0 B1000路监控还有一个关键点就是ip地址的分配与设置，这个后面会提到。/ t. p- g$ v) ~' j) D
6 J4 m; [; `( x! T, s$ e+ Q+ N g3 b3 E
0 V6 w' e+ ]; z Y9 y
+ ?7 t4 q: b8 M j0 ~9 n" j+ N! i/ W9 x五、结语
! V8 a$ D! [7 U6 k9 ]/ |3 l* o
1 V" S1 p3 u% v* Q4 z( m5 G总的来说，1000路视频监控系统的设计原则是：以系统稳定可靠、拓展性强为前提，要求监控画面不卡顿、图像不中断，安全不泄密。在规划和架构网络系统时，要综合摄像机码流、网络带宽、传输数据量、具体网络环境，以及用户对监控系统的具体要求等因素，合理规划设计，并选择合适的监控设备。 |
|
