耳机插头3.5与2.5三段与四段i版与n版等详解

technica

国内统一标准，规定耳机插头2.5mm与3.5mm两种耳机插头为国内标准插头，现在国内使用的基本都是3.5mm的耳机插头了，一般的耳机都可以通用了，此外，耳机插头还有三段与四段，i版与n版等区别，以及之间的转换等问题，在耳机插头国内同一标准后，耳机的使用已经极为的简易，并且还有非常多的转换设备拓展耳机的使用范围，比如一转二共享等、连接电脑、智键等等，下面细细分享。
) u, g5 K1 |, |) c5 K6 U
: A. D6 G5 g7 a0 v) o' n
' x/ ~7 ?' @- I3 a- ?首先讲讲2.5mm耳机和3.5mm耳机的插头的区别，这里的2.5mm与3.5mm指的是耳机插头的插针的直径，其结构是一样的，都是三段式的结构
- I, @. W* w6 R$ |5 z! I

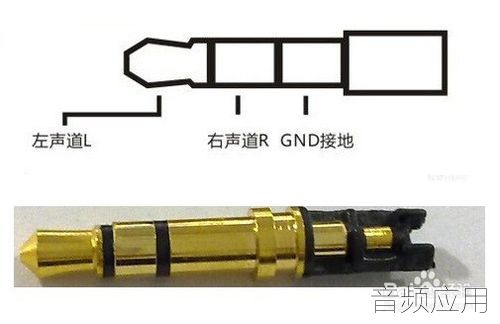

下面看看耳机接头的结构图，三段式从插针顶部起接线分别为左声道、右声道、GND接地，同样的另外一端按图示从右至左分别是左声道、右声道、GND接地，这里需要注意的是如果自己买了接头自己焊接，焊接的时候要非常的注意焊接时间，尽量一次性快速的焊接好，因为长时间的焊接会导致接头变形或短路

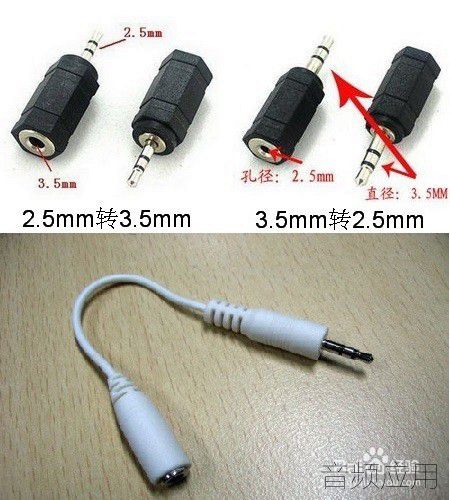

* [, S- `0 A% O知道2.5mm与3.5mm的耳机接头区别后，区分就很简单了，虽然现在大多数设备使用的是3.5mm的接口，但也不免有设备是2.5mm的而耳机又是3.5mm的，或者设备是3.5耳机是2.5mm的，那么这时候不买新耳机的情况下就需要转换接头，如图所示，

5 C) s( g( M# W: b4 _7 {上面讲完三段式耳机，下面讲解四段式耳机，与三段式耳机插头的区别是四段式耳机多了耳麦（话筒），现在大多数手机配件耳机都是四段式的结构

同样的讲讲四段式耳机结构，这里由于厂商定义不同，国内主流两大标准是：非国际标准（国家标准OMTP）四段式插针结构(N版耳机)，使用的有诺基亚、索尼爱立信、中兴、酷派等；国际标准（CTIA）四段式插针结构（i版耳机）使用的有苹果、小米、魅族等。所以四段式耳机并不是完全通用的，具体的需要自己查下，避免弄错

知道四段式i版与n版的区别后怎么去区分呢，毕竟靠眼睛是看不出来的，当然最简单的方法就是上网查询，如果有条件，可以使用万用表调到电阻档，表笔分别接触耳机插头的顶端与底端，如果电阻比较大（几百欧以上）则为i版耳机，反之则为n版耳机

  c  f5 v( l7 a# {i版耳机与n版耳机也有转换接头，如图示，如果自己有或者买了接头可以自己焊接，需要i版还是n版只需要更换图示的顺序就可以了，当然自己的耳机坏了（一般就是接头部分断线）也可以买个接头自己修复
7 R) N: a, x7 O/ J
- i3 L! i, ?0 Z" c; t接下来讲讲耳机其它的应用，耳机一转二，即一个耳机接头转出两个接头供两个耳机或者音箱等设备使用，比如情侣一人一耳机接同意设备即可使用；带麦耳机（四段式）还可以通过转换接头直接接电脑，使用耳麦的功能，不使用转换接头直插是无法同时使用耳机和耳麦的功能的
+ m- b; s- {& ?6 Z4 y* t
& F3 S, w& ^4 D$ }* L1 Z耳机接头还能干啥？智键！其实智键的结构原理非常的简单，如图所示，短接左、右、GND地线，在地线与MIC之间加一个开关即控制MIC与GND的闭合与断开，配合APP即可，是不是非常的简单呢。

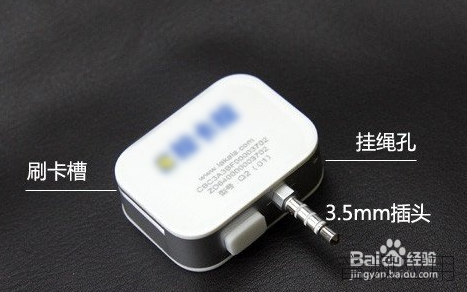

耳机插头还能刷卡，没错，就是耳机刷卡器，如图所示，通过硬件设备和APP的结合可以刷卡！
