功放机功放电路不能开机维修

ww82317

    1．大多数功放都是损坏一个声道，很少同时损坏双声道的。更换元件前，先将损坏声道的半导体元件、功放管e极反馈电阻等仔细检查一遍。将损坏元件更换后，再测量功放管、激励管等各极对地阻值，其阻值如果与正常声道各对应点阻值不一致则再仔细测量电阻、电容是否有损坏。

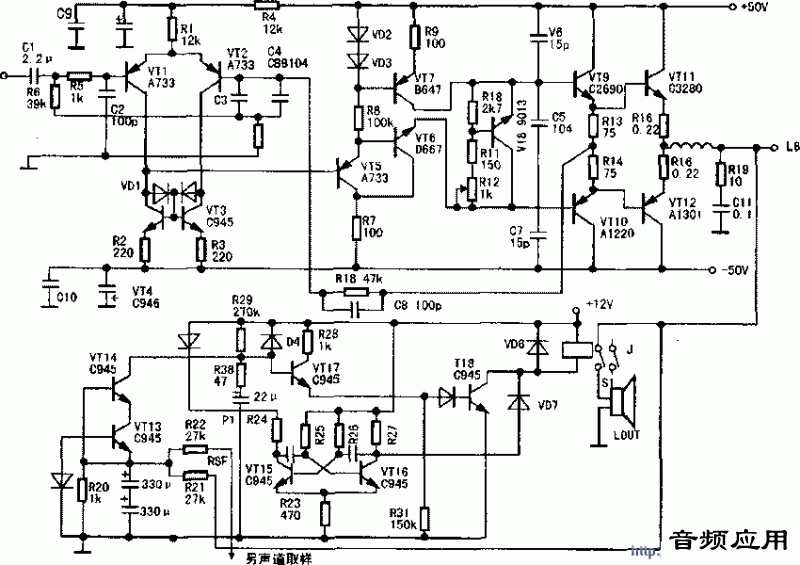

    2．电路如图所示。将功放管、VT11、VT12集电极断开，各串接一只100Ω/1W以上电阻。断开信号源，将音量关至最小。开机，测量中点输出对地电压应小于0.5V，若偏差过大应继续检查前级。

    3．测量两功放管基极偏压应在O.2V～0.4V之间，并基本对称(偏压过小容易造成低音量时失真，偏压过大易造成静态电流过大，音量稍大即易烧功放管)。偏差过大继续检查前级，调整VT8基极偏置电阻。

    4．测量功放管集电极串联的100Ω电阻两端压降应小于1V，压降过大说明静态电流过大，继续检查前级。

    5．不接信号源情况下，将音量电位器开最大，重复2、3、1检查步骤，如果电压浮动过大，说明存在自激现象，检查自激来源。

    6．将音量电位器关最小，接上信号源，监测中点对地电压，将音量电位器瞬间开最大，再瞬间减小，中点电压应迅速降至0.5V。如果中点电压恢复缓慢，使用时间不长就容易烧毁功放管，应重点检查电容。

    7．通过以上各点检查均符合要求时，可去掉VT11、VT12功放管串接的100Ω电阻，将集电极焊接原电路，接上音箱，音量开到2／3，试机半小时功放管低于40℃即可交付使用。
