模拟音频平衡传输方式基本原理

МCVV

　　平衡模拟信号传输接口一般采用大三芯接口6.22mm接口或XLR接口，其优点是耐磨损，可靠性高，适合反复插拔。平衡模拟音频连接主要出现在高级模拟音响器材或专业音频设备上。

　　首先我们要弄清楚一点，即平衡输入输出并不等于XLR或TRS，也就是说采用了这两类接口的产品我们不能直接认定其采用的是平衡电路。

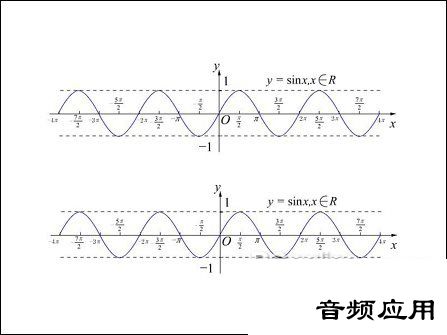

　　平衡输出的原理虽然复杂但并不难理解，我们在这里先简单的设定系统采用的是正弦信号，原信号经过输出电路产生两个完全一致的正弦信号（假定为理想状态，信号是完全一致的）。



　　其中一个型号经过180度的反相，生成一个与原信号完全相反的信号，然后进行传输。由于两根线线距并不大，因此此时可以假设干扰信号对两个原始信号产生的作用是一样的，那么可以认为两个信号叠加的是同一个干扰信号。

　　当信号传输到接收端时，反相器再将原来倒相的信号进行180度的反相，这样的结果可以看作是原正弦信号反相，并且干扰信号也被反相。此时，再将两个受到干扰的信号进行耦合，会出现什么状况呢？很明显，由于作了180度的反相，因此，两个信号间的干扰信号分量正好可以相互抵消，而接收端经过处理的信号也能尽可能的保持原来的波形。当然，这是最理想的状态。

　　说到这里，我们可以知道真正的平衡输入输出应该有两点需要特别谨慎的对待，一是时间问题、二是分解后的两个信号的传输过程的电路问题。如果时间问题得不到很好的解决，即其中一个信号的时间定义慢了或者快了，那么两个信号耦合时，两个原本应该一致的信号可能会出现重影现象，造成失真；而如果两个信号在传输过程中受到的扰动不是来自外部，而是传输电路内部，并且两路电路造成的影响并不一致，那么由于电路的差异性造成的干扰同样会产生新的失真。

　　基于以上两点，平衡输入输出在理论上是令人向往的，但是要实现尽可能的理想化，要付出的成本却相当高昂，对电路设计对生产工艺都有较高的要求。这也是为什么这样的电路一般在HiFi领域才能见到的原因了。
