「 PedalBoard 效果器板最前线 」不定期为你介绍世界各地琴友、乐手的PedalBoard，了解大家不同的搭建方法和崭新的想法，也希望可以让你得到一些启发，借鉴到你自己的设备中去。





一套1030mm×500mm的大型板。模拟单块配合数字周边效果器及小型综合效果器，功能全面、布局紧凑，以FreeTheTone ARC-53M小线控为操作核心，优化大型系统的操作复杂性。
（图片来自于网络）



系统在原有单块效果器的布局中加入了空间类综合效果器LINE6 HX Stomp。

HX Stomp和Eventide H9 Max、Free The Tone PA-1Q（吉他均衡）不进入Loop，而通过FreeTheTone ARC-53M线控直接进行MIDI控制。

为了使用FRIEDMAN BE-100音箱的失真通道，可利用 “ 四线连接法 ” 将空间效果器连接到音箱的Send/Return回路里。



跳线盒的上方连接了SHURE GLXD6无线设备，插头插入INPUT时可切断无线信号，优先使用线材信号输入。

跳线盒除了四个接口，还带有F/SW(TRS)输出。可通过连接FreeTheTone ARC-53M小线控的C1/2接口来控制外接音箱的通道切换。

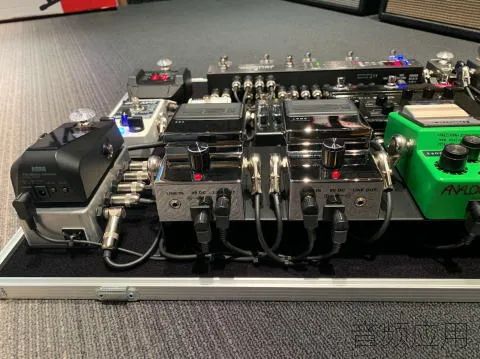

为了改善line6 HX Stomp的数字味道，在HX Stomp之前加入了内置真空管的Buffer/Booster “ Lee Custom Amplifier 12AU7/BB ” 。
并通过MIDI连接，实现FreeTheTone ARC-53M线控对HX Stomp和H9的音色调取。


为了解决噪音问题，连接了两台iSP Decimator2。
一台在吉他输入信号路（消除吉他信号的外来噪音），另一台在音箱Send返回的效果段（消除前级效果器及音箱前级产生的噪音）。
并且两台iSP Decimator2相互连接，防止噪声门意外中断。



效果器电源使用FreeTheTone PT-2作为AC接口，为数字周边设备的专用适配器供电。DC电源隐藏在后排效果器立体支架的下方。


复杂系统的设备摆放、连接方式都影响着系统的使用方式。“ 四线连接法 ” 的运用、设备的噪音问题、线控的连接与MIDI控制，都是在大型系统中需要合理规划的。
通过线控的合理连接，对板内效果器及外部音箱全局控制，音色调取、线路切换均由线控完成，优化了大型系统的操作性，希望大家从案例中获得启发。
