声艺E系列调音台教程(二)

u-audio

  连线

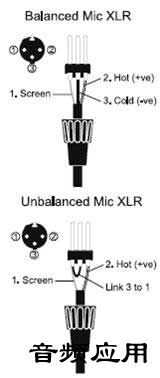

    1、MIC INPUT — 话筒输入

    MIC 输入端连接XLR型接插件，可输入平衡或不平衡低电平信号。不管是需要最小噪音的人声表演，还是需要最大净空高度的套鼓，专业的动圈式话筒、电容式话筒、铝带话筒是最佳的选择因为它们都是低阻抗。当你使用廉价的高阻抗话筒时，带屏蔽的传声器电缆会有不同的抗干扰性，从而在同样的使用环境下噪声可能更高。如果你打开了幻象电源开关，每个插孔将会提供给专业电容话筒一个合适的电压。

    警告：不要在使用不平衡音源时打开幻象电源开关。因为XLR连接头的2、3脚有电压可能会导致严重的危险。而平衡的动圈式话筒在接通幻象电源时可以正常的使用输入电平通过输入端的GAIN旋钮调整，对LINE输入端同样用他调整。但是对于灵敏度低于20DB高阻抗的输入则是最适合的线路输入源。

    警告：在插入高电平信号源到LINE输入端时，应先将输入端的GAIN旋钮逆时针旋转到底，以避免输入通道过载造成音响设备损坏。

- u+ ]* X# t5 [4 n% f: @; Z

    2、LINE INPUT — 线路输入

    可以插入平衡的大三芯或者单声道的大二芯插头，它用于联结除了话筒外诸如键盘、鼓、合成器、磁带录音机或者吉他等设备。

    对于低噪声、抗干扰的设备来说是平衡的，但你可以通过转接线使用不平衡设备。尽管你应当尽可能的缩短线缆长度。注意如果输入源是不平衡的则环端必须接地。在拔下LINE输入端上连接的任何话筒时，必须把GAIN旋钮逆时针旋转到底。

    3、Insert Point — 插入端点

    这个是不平衡的接口，插入点在信号通道EQ前使用，允许限幅器、压缩器、均衡器或其他信号处理设备连接到信号通道上。插入大三芯插头时通常旁路，插入大二芯时只有在EQ前信号通道被打断。通道信号通过插头的TIP端发送、RING端返回，Sleeve端则作为公共端。必要时发送端可以选择推子前输出或EQ前直接输出，通过使TIP端和RING端短接可以使信号通道不被中断。

: Q( ~4 K; g: H$ e2 m7 o$ l/ b

    4、Stereo Inputs STEREO 1/2 —立体声输入1/2

    它可以插入大三芯或大二芯，输入端可以连接诸如键盘、鼓、、合成器、磁带录音机等设备或者从其他处理设备返回。对于低噪声、抗干扰的设备来说是平衡的，但你可以通过转接线使用不平衡设备。尽管你应当尽可能的缩短线缆长度。注意如果输入源是不平衡的则环端必须接地。

    单声道的输入源只要插入左端就可以反馈到两个通道。

' F/ l1 w: E+ G1 V" `. L& p0 Q

    5、Mix Inserts — 混合插入

    这是不平衡的接口，在输出信号路径上混合推子前断点允许连接压限器或图示均衡器。插头用大三芯混合信号通过插头的TIP端发送、RING端返回。Y型联结按照下面的方法连接。
