TPA3129D2 15W立体声D类音频功率放大器

568750

TPA3129D2是一款高效 D 类音频功率放大器，用于驱动 2 个桥接式立体声扬声器，每通道功率为 30W。TPA3129D2 具有低空闲功率损耗，有助于延长蓝牙/无线扬声器和其他电池供电音频系统的电池寿命。此评估模块仅装配了 1 个 TPA3129D2 器件，可在 4.5V 至 26V 单电源下运行。

TPA3129D2 器件具有带自动恢复功能的短路保护和热保护，可全面防止出现故障。TPA3129D2 器件支持并行 BTL 模式和单通道模式。

特性

支持多路输出配置
24V 时，为 8Ω BTL 负载提供 2 × 30W 功率
18V 时，为 2Ω PBTL 负载提供 65W 功率
宽电压范围：4.5V 至 26V 高效 D 类运行
电源效率高达 90% 且空闲损耗低
基于输出功率的自适应调制方案
通过用户指南和易于使用的 EVM 提供支持
300KHz 至 1.2MHz 的开关频率调幅抑制
可编程功率限制
主或从模式下，具有 4 个不同的增益设置

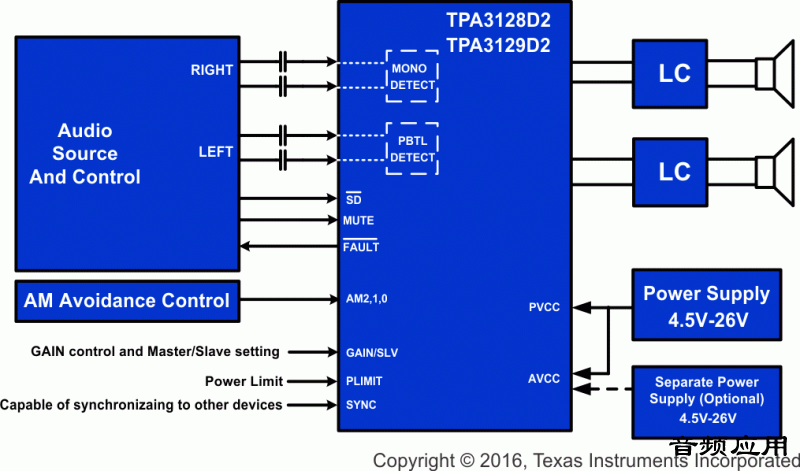

功能方框图



DEMO图片
