数字传输接口

数字音响设备中，数字信号在传输、转换过程中，在数字声频界面会引发时基误差（jitter），这个时基误差与界面的频带宽度有关，而时基误差是导致数字音响音质不良的重要原因，所以数字音响设备传输接口性能的好坏，应以引起时基误差大小为衡量标准。一般多bit DAC为达到应有性能，它的时基误差要低于500p.s.，但1bit DAC达到同样噪声水平，它的时基误差可放宽达20倍。

数字音响设备的数字信号传输接口有三种类型，各有优缺点，以75Ω同轴式数字传输最完美，由此而产生的时基误差最小，其中BNC插头座的表现又优于RCA插头座，时基误差低于100p.s.。110Ω平衡式AES/EBU卡农插头座虽有可靠性高的优点，但工作频带宽度较窄，时基误差率较高，约为BNC的10倍。

BNC是带卡口锁定的高频同轴插头座，最高使用频率可达4GHz，比RCA插头座更有利于传输3MHz以上信号，其与导线的屏蔽层的接地也更紧密。数字设备如若附有BNC-RCA转换头，可将RCA头转换成BNC头，也必有好的效果。



▲图2-48　BNC（左）与RCA（右）插头

光纤中的AT＆T石英光纤虽是理想的数字传输方式，但它的电一光发射部分和光—电接收部分却是产生时基误差的元凶，时基误差常高达2000p.s.，约为BNC的20倍，Toslink光纤的性能排在最后，这是因为它的光学界面缺乏足够的频带宽度（6MHz），不宜作高品质的数字声频信号传输之用。

164.哪种数字连线好

在一般要求不太高的音响系统中，由于分析力未达上乘，数字设备间可以使用Toslink光纤作数字传输，声音较干净、透明、明亮。但若系统已达到某一较高水准，则应该使用同轴数字线为宜，如使用Toslink光纤，会使声音冷硬、干涩。

数字信号线的素质非常重要，不容忽视，不良的数字信号线将引发时基误差，造成极易听出的音质劣化，如细节、密度、延伸等，可说CD转盘与DAC的表现在很大程度上依赖于所用的数字信号线。

165.何谓D/A转换器

D/A转换器即数字/模拟转换器（DAC，digital/analog conversion）通称解码器，是数字音响设备中的数字处理系统，包括控制系统、数字声频运算处理、数字/模拟转换等。独立的DAC更能充分发挥数字技术的优异性能，使激光唱片的重放效果，提高到更高层次，音乐重放质量可达高级模拟唱盘极为相似的水准，尤其对微弱信号中声音的重现。利用激光唱机的数字输出接口加置DAC，是激光唱机升级的途径。

由于转盘的振动对音质有极大影响，它的机械精度关系到激光读取的信号完整程度，以及错码率，所以应避免使用低档转盘的CD机去配合高档DAC，否则DAC的性能不能充分得到发挥。还有一根高素质的数字信号线也是不可少的。

美国Stereophile杂志曾探讨过数字/模拟转换器的输出阻抗问题，DAC的模拟输出电平（rms）大小并不会改变声音，但要注意高输出声源最好不要搭配高增益前级，否则前级容易过载。一般认为输出大的数字/模拟转换器声音比较饱满。



166.D/A转换器电源为什么要常开

大部分数字/模拟转换器的生产厂家，都建议让数字/模拟转换器一直接通电源，长期开着不要断电，使器材保持一定的工作温度而能随时以最佳状态投入工作。这样才可保证数字/模拟转换器随时提供最佳重播效果，因为使数字/模拟转换器的声音达到最平滑流畅，往往需要数小时以上的通电才能实现。长期开着只不过机壳微热，停机后又要数小时后才能有好的声音，而且，常开不关还能减少内部元件因开关机带来的额外负荷，对使用寿命不无好处。数字/模拟转换器若要有最佳重放效果，最好长期接通电源，切忌时开时关，连续开关机常会造成损坏。

数字电路很容易由于电源插头插进插座时，因瞬间接触不良所引起的浪涌而损坏，故而建议在插座前装设一只开关，以备插、拔电源插头前能先快速断开电源，保护D/A转换器。

167.何谓数字界面处理器

数字界面处理器（DIP，digital interface processor）是一种串接于CD转盘、DAT或DCC与数/模转换器（DAC）之间的设备。它具有各种数/模界面的转换功能，例如将转盘的光纤输出转换成S/PDIF同轴数字输出或AES/EBU平衡式数字输出。但它最主要的功能是运用相位锁定环路来修正时基误差（jitter），就是使转盘的时钟脉冲与解码器保持同步，增加数字信号的精确度，使数据分析能力得到提高，同时对所传输的数字信号起净化及增强作用，有助于音质提高，增强音乐感，尤其是弦乐的表现更真实，更从容，有更多的低电平信息，细节分析力和空间感更佳，声场的深度及定位的层次感有明显改善。这种改善对低档转盘尤其明显，常见的数字界面处理器品牌有Audio Alchemy、Theta、Monarchy等。

168.为什么用小提琴声的表现考评CD机

常有人用小提琴声作为激光唱机的考评信号，原因是小提琴所发声音的波形是乐器中最复杂的，含有极丰富的泛音，所以对小提琴的录音是最不容易录好，在重放时不同的激光唱机对小提琴声的表现，确实存在很大的差异，容易出现声音含糊，高音粗糙，声音发毛，没有亲切感，缺乏真实感等情况，而对其他乐器的表现则要好得多。所以用小提琴曲的声音表现能力考评激光唱机是判别其重放音质好坏的手段。

169.常见的CD转盘系统有哪些

常见的激光唱机转盘，有欧系和日系两大系统。高级转盘中的传动及光学系统，几乎是Philips的世界，其余用TEAC或Pioneer的亦不少。

欧系以Philips为主，自CDM-1开始采用摇臂式循迹，单光束设计。CDM-3是全铝铸造，有左右平衡设计的传动机构，Krell的转盘曾用过，日本Luxman D500也使用。CDM-4是使用最广的转盘，分普通型和专业型（Pro）两种，大部分欧洲厂家都使用普通型，Meridian及Mission、Mark Levinson、Jadis及Philips、Marantz的高级转盘使用专业型。CDM-9原开发用于计算机，带有避震装置，大量用在Philips中低价CD机，Pro型采用霍尔电动机、玻璃镜片、铝铸全悬浮结构，受到Krell、Vimak、Forsell、Theta、PS Audio、Restek、Burrmaster等厂商欢迎。CDM-12改用直线循迹，三光束设计，结构进一步简化，CDM-12.1是普及型，附有完整的驱动伺服电路，高级的CDM-12.4则需使用者开发某些控制组件，专业型为CDM-12Pro，广泛使用在MBL、Mark Levinson、Oracel、Bu rrmaster、Sonic Frontiers等厂。

日本每个大厂几乎都独立开发CD转盘，但以Sony和Sanyo为主要供应商。大部分随身听转盘都是Sanyo转盘。Accuphase、NAD、M.F.使用Sony转盘。有名的转盘则有Denon开发的三重避震系统CD转盘；Pioneer的倒置Stable Platter转盘，唱片信息面朝上放置，并在惯性很大的高刚性承片座上敷有吸振材料，激光信号由上方直线寻迹读取；TEAC的VRDS（Vibration-Free Rigid Disc-Clamping Systerm）无震式转盘，它以一与唱片尺寸相同的碟状压片盘，由下方的承片座将唱片上顶，使与压片盘紧密贴合，传动电机位于压片盘上方；Nakanichi的Acoustic Isolation声音隔绝式转盘，它整个转盘结构都密封隔绝，能阻止由外界所能带给软件在高速运转中的所有振动；还有CEC的皮带驱动系统等。

激光唱机转盘曾走过追求重量的误区，由于CD唱片工作于高速旋转状态，自身的动惯性较大，而且工作在恒线速度的变速状态，若采用重量级的转盘，反会因变速困难造成跳跃播放速度慢和重播音质的下降，所以CD唱机并非越重越好。

170.常见的DAC有哪些

DAC（digital to analogue convertor）即数字/模拟转换器的缩写，是激光唱机的重要组成部分，常见的程式有飞利浦比特流（Philips Bitstream）、多比特（Multibit）、多比特和比特流混合技术（Hybrid）、1比特型（Single bit，如MASH、PWM等）等。

最成功的D/A芯片有Philips的1 bit DAC TDA1547，20 bit的Burr Brown PCM 63P及Ultra Analog的D 20400DAC，这三款芯片只要应用得法，极具潜力，能作成相当水准的解码器。

目前Δ-∑（Delta-Sigma）非常流行，常被用作多bit与1 bit间的转换，是现代1bit技术的核心，它包括两部分：Delta电路将量化后的信号与初始信号进行比较求差，这些插值信号再进入Sigma电路，与量化前的信号相迭加，然后再进行量化。这种程式对元器件精度的要求可以降低，性价比很高。芯片有Crystal公司的CS4390、CS43122，日本NPC公司的SM5842很有名，高级型是SM5865。现在主流是24bit/96kHz数/模转换芯片，如Crystal公司的CS4390为∑/A方式128倍超取样，Burr Brown公司的PCM1716和PCM1728为∑/Δ方式8倍超取样数字滤波，以及高档单声道芯片PCM1704等。

171.为什么高档CD机要用片镇压住唱片

激光唱机中的CD片，在工作时以200～500r/min悬空状态高速旋转，会出现严重的波状起伏或晃动现象。由于激光唱机配备了强力的伺服系统，所以CD片在晃动下仍能正确拾取信号，不受唱片自身晃动之影响，但激光唱机旋转时的晃动将产生时基误差，对音质会有极大影响。所以在高档激光唱机中，都增设了稳定措施，采用片镇和稳定器等稳定措施，就是一种靠增加重量来改善防震效果的常见方法。



172.升频能提高CD片重播音乐的细节吗

所谓升频就是把16bit/44.1kHz的数字信号提升到24bit/192kHz，或者把PCM数字信号转换为1bit/2.8224MHz DSD数字信号，这种重组出新的高规格数字信号方法，并非一般简单的取样频率提高。

对于数字录音制品，不管其录制时规格有多高，都受制于最后的软件规格，如CD规格为16bit/44.1kHz，即使录音时采取24bit/192kHz规格或DSD方式，但最终制成CD母版时，仍要降低规格到16bit/44.1kHz，否则就制不成CD片。

可见CD片的音乐信息量受制于16bit/44.1kHz规格，不可能有真实的增多。数字信号源采取24bit/192kHz处理或将PCM信号转为DSD信号，并不会创造出更多没有被录进CD片的原始音乐信息，真正的细节不会增多。由于高比特（bit）和超取样对电源精度的要求相应提高，升频虽使声音有所变化，细节似乎多了些，但却有可能反而降低了重播声音的品质。

173.I2 S接口有什么好处

I2 S（Inter-IC Sound Bus）是一种数字声频设备之间信号传输的汇流排标准，用以直接把转盘拾取的声音信号分别用时基信号与数字信号分开传送到数字/模拟转换器，所以可有效降低时基误差到10p.s.（一般S/PDIF传输可能会有100p.s.），使声场更真实，立体感更好，细节更多，更自然。

174.怎样改善CD片音质

对一些挑剔的爱好者，总想对CD唱片的音质加以改善，最好的办法当然是使用音质更好的激光唱机。下面介绍的方法会有些效果，但不会太明显。

为了提高CD片的音质，唱片表面必须保持清洁。另外，有报道称用绿色油性记号笔将CD片内、外圈边沿的垂直面涂以绿色，减少红色激光的散射和折射，可提高低电平分析力。

用CD消磁器（disc demagnetizer，如古河RD-1）对CD片处理，可增加音乐的整体清晰度，改进低音素质，使声音更通透，背景更宁静。注意：能重复录音的MD片千万不能进行消磁，以免造成消去录制内容的后果。

对CD片进行静电消除，有报道称可能改善声音的丰满和清晰程度，以及声场和定位。

175.什么是CD-R

CD-R（CD Recordable）可录激光唱机，是一种操作不需要专业技术，可在家里自己录制光碟的激光唱机。它可以使用仅可使用一次的CD-R碟片及可供多次抹录的CD-RW碟片（只能在CD-R机中播放），还能播放CD唱片。

CD-R可对CD、DCC、DAT、MD及数字声频广播等数字信号进行转录，对不同取样频率进行自动识别并转换为44.1kHz。模拟声源信号也能自动进行A/D转换，直接录成光碟。由于CD-R不采用信号压缩技术，信息保真度好，故以CD-R录制的光碟，音质要比用MD转录的为好，特别是音乐感方面。通常CD-R还具有多次分段写入（multi session）功能，碟片可在分隔的时间内进行录制，直至存储空间用完为止。

使用CD-R时应注意，必须采用带有“For Conumer Use”标志的碟片，这是生产商已交纳过版权费供个人使用的碟片。

一次性可录CD-R光碟采用碳纤维片基，镀以金属膜及有机染料层，比MD磁碟要便宜许多。CD-R片最好不在一般CD或DVD机上播放，以免激光束对CD-R数据产生损害，造成损坏。

176.刻录的CD-R光碟为什么音质会下降

不少爱好者都用计算机刻录机复刻CD片，但发现刻录的CD-R片的音质明显比原来CD片要差。其原因是专门的CD刻录机在数字信号进入刻录光头之前，有一个时基校正电路，一般计算机刻录机则没有，而且计算机采用分时模式工作，CD播放则是实时模式，由于时序误差会造成爆破音，从而劣化音质。

177.什么是DVD-Audio

DVD-Audio（简称DAD）采用线性脉冲调制MLP无删减压缩方式，24bit/192kHz格式（可兼容多种数字声频格式）单面单层或双层结构，系两片0.6mm基片粘合而成，有12cm标准和8cm小型两种尺寸，其单层唱片的信息量为4.7GB，约是CD的7倍，信息传输速率为10M bit/s，频率响应上限可达96kHz，除存储声频信号外，DVD-Audio还可存储其他数据或资料的信息。DVD-Audio采用“电子水印”技术防止盗版。

DVD-Audio与DVD-Video和DVD-ROM标准是兼容的，与信息技术的兼容性使DVD-Audio唱片能在计算机上发挥作用。

注 MLP（Meridian Lossless Packing Comprossion Technology）是无删减可逆式压缩编码技术的缩写，是1998年英国Meridian公司研制的一种无删减可逆式压缩录音技术，能增加数据存储容量而完好无损保留原始声频信息。

MLP技术的特点是：①具有串联特性（Cascadable），数字声频信号经MLP多重编码及多重解码后，能完整恢复原始的声频信息；②健全性（Robustness），MLP具有很强的纠错能力，可在2ms内迅速实时纠正错误的传输数据。

178.什么是SACD

SACD（Super Audio CD，超级声频CD）是以Sony/Philips为首，成员包括Accuphase，Aiwa，Denon，Kenwood，Marantz，Nakamichi，Onkyo，Sharp及Teac的音乐光盘格式，采用CD/HD单面双层结构，底层记录传统的CD信息，中间HD高密度信息层采用比传统PCM简单直接的Delta-Sigma 1 bit（2.8224MHz超取样）DSD（Direct Stream Digital）直接数字流编码技术，其标记如图2-49。解码器免除数字滤波器，只要使用模拟低通滤波器，不但减小了信号的流失，重整的输出信号波形更接近模拟输入信号。SACD的信息量为CD的4倍，高频可平直延伸至100kHz，动态范围达120dB。SACD除能记录立体声和环绕声声频信号外，还能储存诸如目录、图像等附加数据，SACD全面兼容CD，并能在任何CD播放机内重播。



▲图2-49　SACD标志

为了加强SACD的版权保护，SACD采用了先进的防盗版及防拷贝加密保护措施，如“数字浮水印”及防拷贝编码。

目前绝大部分可买到的SACD中号称可接收并解码DSD信号的芯片，在内部都是通过将DSD先转换为PCM，再进行D/A转换，故而实际上难以获得SACD的真正长处。目前市场上还没有纯DSD转换芯片。

无论是SACD还是DVD-Audio这两种格式至今都不是市场主流，恐怕都难以取代CD，尤其是软件缺乏更是致命，这与CD刚推出时硬件与软件大量推出全然不同，今后发展难料。

179.盒式磁带如何分类

在数字音响相当普及的今天，作为载声体的模拟盒式磁带（casstte tape）其音质能否算高保真，对大多数人恐怕不是一下能说得清楚。盒式磁带价格低廉以及可以自录自放的特点，使它不像模拟唱片那样一下成为昨日黄花。

盒式录音带的频率响应、信噪比、动态范围等指标，特别是它的音质，远比一般人所想象的要好得多。以听感来评价则它的柔顺悦耳，更远非普及型CD机所能比拟。

盒式磁带中的普通带（Normal）即Ⅰ型带。其早期产品性能只适合作语言录放之用，但现在普通带中某些高品质型号可比铬带而毫无逊色，远胜低价的铬带，特别是中低频的表现更胜一筹，足敷一般音乐录放之用，所以通常都推荐使用高品质普通磁带。普通磁带在采用杜比C、杜比HXPro录音后，频响及信噪比更大为提高，至使价高而且磨损磁头的金属磁带的销量日益下降。

铬带（CrO2 ）根据国际电工技术委员会（IEC）的分类，属于Ⅱ型带。由于铬带固有的缺点即极硬，易磨损磁头，真正的铬带已极难觅，已由含钴氧化铁带（Co-γ·Fe2 O3 ）所取代，但习惯上仍称之为“铬”带。含钴带既保有铬带的优良电磁特性，又没有铬带那种高硬度，而且录音灵敏度更高，扩展了动态范围，还改善了低频失真和中频音色，性能超出铬带甚多，是一种优良的高保真磁带。

金属带（Metal）是盒式磁带中的极品，属ⅣV型带。金属带在频率响应的高低频延伸、信噪比、动态范围及信息量方面，与其他类型磁带相比具有绝对优势，代表着盒式磁带的最高境界。它的最大输出电平MOL值和输出饱和电平SOL值都是最高的，如MOL高于Ⅱ型带2～3dB，所以其录音电平、信噪比和动态范围更高，SOL更是优秀，即使遇到大量高电平的高频信号，仍能保持线性状态而不饱和，信息量之高也非其他类型磁带所能望其项背、具有极高的分析力。

选用盒式磁带前，可先检视盒带外包装纸，从上面提供的一些性能指标和曲线，可以判断它的录音性能。由于不同的盒式录音磁带具有不同的录音偏磁电流和灵敏度，所以为获最佳录音特性，在进行录音操作时，必须根据使用磁带的特性，仔细对录音偏磁电流进行微调，使磁带处于最佳偏磁状态，并通过手动电平控制对录音电平进行调整，以取得最宽的频率响应，最小的失真。当然，正确的使用杜比降噪也属必要，在此需要注意的是，如果使用杜比方式录音，它的基准电平不能超越录音座电平表上的杜比电平界限。

180.录音座哪种磁头耐磨

盒式录音座的用户，常为磁头（Tape Head）磨损导致的性能下降而烦恼，所以在档次较高的录音座中常采用一些耐磨的磁头来延长其使用寿命。

盒式录音座使用的耐磨磁头，有采用高密度铁氧体、铁硅铝合金及非晶态材料等材料制作的磁芯。其中高密度铁氧体使用在抹音磁头，录、放磁头则使用铁硅铝合金或非晶态材料。普通坡莫合金（Permalloy）磁头的维氏硬度在130左右，铁硅铝合金磁头的维氏硬度约可达500，耐磨性是普通坡莫合金磁头的3倍，非晶态磁头（Amorphous Head）的硬度可达700以上，其寿命可比坡莫合金磁头长5倍，几乎不受磁带的磨损。非晶态磁头另一重要优点是改善高频动态范围多达2～2.5dB（在14kHz）。

注　非晶态合金，是20世纪70年代问世的新材料，为利用超急冷技术，使液态金属快速凝固，直接制成的软磁合金。具有高导磁率、高电阻率、高磁感、耐腐蚀和高硬等优异特性。

181.怎样利用自己编辑的盒带

对于热爱音乐的人，软件是必不可少的，但商品软件总不可能在一盘盒带或一张唱片中全是自己特别喜爱的节目。

在此盒式录音座就能充分体现它的优越性，我们可以利用CD唱机和盒式录音座，从CD片中自由地进行选曲、编辑，将自己喜爱的曲目归纳收录在一起，欣赏自己制作的盒带，放在随身听中边走边听，放在汽车音响中欣赏，可说别有一番乐趣。还能使你熟练地运用音响设备，丰富音乐音响爱好的趣味，体验音响世界的深奥情趣和喜悦。

九方城

数字传输接口 .[em01]

413053830

杜比降噪系统有哪些

对于家用盒式磁带录、放设备，杜比降噪系统有B、C和S三型，都是互补型的，针对磁带录音的本底“咝咝”噪声，利用人耳听觉的掩蔽效应，在录音时将低电平信号强化，重放时则衰减，正常操作时，可发挥明显的抑制噪声作用，使盒式磁带的动态范围进一步得到展宽。

杜比B型（Dolby B）降噪系统，是1969年杜比研究所（Dolby Laboratories）研制的以掩蔽效应为基础的家用降噪系统，它的压缩和扩张只在小信号的高频段进行，在5kHz以上频率，降噪效果可达10dB，高电平信号不进行处理。在低电平处理仅采用一个可变带宽的高通滤波器，它能随着信号电平的提高而扩展截止频率，故能防止接近截止频率的高电平信号产生调制现象。杜比B型降噪系统普遍使用在家用盒式磁带及录、放设备中。

杜比C型（Dolby C）降噪系统，是1980年由杜比B型发展而来，其噪声处理采用低电平旁通的双通路系统，由高电平和低电平两个系统串接组成。这种系统同样不对声频范围内的所有噪声进行抑制，只对部分频段的噪声作抑制，在录、放过程中对1kHz以上高频约可产生20dB的降噪效果，并可将最大输出电平改善8dB（15kHz）。由于杜比C型降噪系统可将盒式磁带的噪声近乎完全消除，还减小了高频损失和失真，所以是一种业务级的二段降噪系统，是高级家用盒式磁带录音座不可缺少的设置。

杜比S型（Dolby S）降噪系统，是于1989年采用专业SR（Spectral Recording）技术及A型降噪系统结合杜比B、C型降噪系统等相关技术衍生出来的，其降噪性能在低频范围内为10dB，高频范围内则可达24dB，还有降低失真，增进线性的作用，实现更宽广的动态范围，并能在较高电平下进行录音，还可减少传输频带误差造成的寻迹误差现象，使听感更好。杜比S型降噪系统应用在准专业级等高级家用盒式磁带录音座。

带有杜比降噪的软件和硬件上，都有一个双写的D作标记，如图2-50。



▲图2-50　录音座上的杜比标记

183.录音座上MPX FILTER钮有什么用

MPX FILTER是多工滤波器的英文，此多工滤波器钮为使用杜比降噪系统进行调频广播录音时采用，它能滤除调频立体声广播导频（19kHz）信号，防止它混入录音信号而对杜比降噪系统造成误动作。

此外，在录制调频广播节目时，如果串进了19kHz信号，并被录下来，重放时就会有这个信号声音，而且它还常与录音偏磁振荡频率产生差拍，使录音偏磁振荡器频率受到影响。所以为防止这些信号和差拍，就要接入MPX滤波器。

184.杜比HX和杜比HX PRO有什么功用

高级盒式磁带录音座中都采用杜比HX或杜比HXPRO系统，以提高其录音的高频性能。众所周知，通常的录音方式是将高频偏磁信号和声频信号混合而进行录音的，但每一个声频频率都存在一个最佳的磁带偏磁电平。由于录音信号的频率越高，所需的偏磁越小，而且信号对其自身也起一定偏磁作用，即自偏磁。可见当声频信号以固定偏磁录音时，其频率响应由于自偏磁作用将引起声频信号高频部分的瞬间变化，这个变化不仅影响了高频响应，还会导致磁饱和现象。

杜比HX系统是杜比研究所研制的一种高保真录音辅助电路，HX是Headroom Expansion的缩写，它将持续不断监控上述偏磁作用，在馈给磁头的信号是高频时，电路会相应降低偏磁电流，使高频易出现的自偏磁效应降到最小，从而使低、高频都达到最佳偏磁点。它能显著拓宽录音的高频响应，尤其在高电平时的作用更大，当与杜比B降噪系统并用时，可进一步扩大任何一种盒式磁带的动态范围，除高频有显著扩展外，中、低频也有改善。可使失真、信号失落、调制噪声等保持在最佳状态。

杜比HX PRO系统即有源伺服偏磁，它是杜比研究所1981年开发的动态余量扩展系统，与杜比HX系统基本设计思路相似，采用可变频率均衡电路和可变偏磁电路，根据各声道信号本身所含高频成分与电平，分别独立地自动调整有效偏磁和录音频率均衡量，将录音状态控制到最佳状态，从而有效地提高了高频的峰值储备，失真进一步得到控制，使10kHz以上的高频特性有很大改善。也就是在录音信号中已含有大量高频成分时，就在录音过程中减少偏磁电流，且有ms级响应速度。该系统不仅能改善静态特性，还能改善动态特性，而且不会改变原信号的频率特性，其整体音质有较高的透明度。

185.高档录音座为何要用三磁头

在普通盒式录音座中，使用的都是录/放音两用磁头，它的录音和放音是由同一磁头兼任，加上消音磁头，通称二磁头。在高档录音座中，录音和放音磁头是独立分开设置的，加上消音磁头，就是三磁头结构。



▲图2-51　磁头组件

采用三磁头的原因，主要是为了达到最佳效果，录音磁头和放音磁头的工作缝隙尺寸要求并不相同，录音效果最好的磁头，用作放音时效果并不理想，反之亦然，所以录/放两用磁头不得不作出一定的妥协，求得一个折衷的缝隙尺寸两相兼顾，当然性能上难免有所下降，这是不得已的做法。而且在录音时，二磁头结构不能对录音效果作实时监听。采用了互相独立的三磁头结构，录音和放音就能独司其职，不仅能取得最佳的录音和放音效果，还可对录音进行实时监听，当场对录音质量进行监控。所以在高性能的录音座中，普遍采用三磁头结构。

186.什么是最佳偏磁

在磁性记录时，为使输入信号工作于磁化曲线的线性区，就要在录音磁头中加入偏置电流，这种方法就是偏磁（bias）。被录信号同时取得失真小、输出大、高频特性好的偏磁电流值，就是最佳偏磁（optimum bias）。

只有所加偏磁的大小适当，磁带的性能才可以充分发挥，如图2-52所示，不同的磁带有不同的最佳偏磁值。为此一些较高档次的录音座都设有偏磁调整，调整时先输入一个恒定信号（如1kHz）录音，然后由小逐渐加大偏磁电流，至放音输出值最大，再继续增大偏磁电流，到输出值比最大值下降1dB，此时即为此磁带的最佳偏磁值。



▲图2-52　最佳偏磁

187.影响盒式录音音质的因素

盒式录音的音质通常受三个重要因素影响，即磁头方位角、杜比音轨偏差和抖晃。只要录音座的磁头机构和磁带配合得当，CD和它的盒带拷贝很难听得出音质上的差异，在最好状况下，盒式磁带录音是能令人满意的。

对于磁带录音而言，任何磁场上的误差，都会使双声道的高频信号无法维持同相关系，而使声场变差，造成高频响应曲线的下降现象，使钹声和铃声干涩。对录音座说，它中等程度的高频下降会造成杜比B降噪系统很明显的音轨偏差，使音质有较大的劣化，造成2kHz前后横跨三个8度音阶的响应曲线下降，破坏了铜管频率中段和女声的表现，尽管只有0.3dB的音量跌落，但能清楚分辨出来。这种大范围的曲线下陷，几乎改变了各类音乐的音程平衡状态，使得音乐媒体原有的现场原音重现、精确、清晰、空气感的特质荡然无存。

高频段响应的下降，并非杜比降噪音轨偏差的唯一原因，若音乐重放时的信号电平比录音时通过杜比电路时的信号电平低几分之一dB，也会造成音轨偏差现象。如杜比音轨偏差在两个声道不相同时，就会产生立体声声像不平衡、定位和深度丧失等情况。

188.如何确定合适的录音电平

不管是现场录音还是翻录磁带，必须注意录音输入电平的调整，否则重放时就会出现噪声或失真。

调整录音电平，可一边看录音座的VU表，一边进行调整，如果录音电平过低，会因出现噪声而使录音的信噪比变差，如果录音电平过高，将造成失真增大和高频响应跌落。应使VU表指针摆动的中间值为实际录音电平，盒式录音座VU表指示值对录制音乐，最大音量时在-2～0VU，录制语言时，则在-5～-10VU，最低音量时只要指针有轻微摆动，就能在允许信噪比下录好音。若是峰值指示器，则在+3～+6VU范围，以发光管刚闪亮为准。

对于带有杜比降噪系统的盒式录音座，为使杜比降噪系统对消除磁带的高频噪声更有效，要减小录音时电平的误差，应将录音输入电平置于电平表的杜比标记的电平处。当然，在录制FM广播节目时，为了防止立体声导频信号使杜比系统出现误动作，应将录音座的多工（MPX）滤波开关置于ON位。

189.如何正确使用保养盒式磁带

盒式磁带如果使用保管不当，就会降低性能，缩短寿命，所以在使用及保管时应遵循下列诸点。

①新磁带首次使用时，应先快速走带两次。

②磁带宜竖直放置，储存环境以温度20℃、湿度50%为适中，注意防尘、防潮，避免阳光直射，以免磁带变形、发霉和带基老化。

③不要用手指摸触磁带表面，并远离一切磁场的影响。

④应在常速运行后储存，不要快速卷带后长期储存，以免张力过大使磁带伸长变形。每半年至一年要走带一次。

⑤作永久保留的磁带，应把带盒左上角的安全片剔去，以防误操作而抹掉录音。

⑥录音座累计使用满30小时后，应及时进行消磁，以免磁头上的剩磁波及到磁带上已录节目的质量。

⑦不要在节目中间位置直接按下放音键放音，也不要在某一节目处反复重放，以免损坏磁带。

⑧高质量录音的关键是信号电平和偏磁，必须调至最佳值。

190.怎样判别磁带的寿命

盒式磁带如若出现下述情况，则表明其寿命已终了。

①带基出现卷曲、不平、扭歪，或边缘呈海带状。

②磁粉有明显脱落现象。

③轧带频现，盘芯转动不灵活，或出现带鸣现象。

191.什么是调频和调幅

调制（modulation）是为了传送信息，使载波（carrier wave）的某种特性随另一个波的瞬时值而变化的过程。在无线电传输技术中，指载波的幅度或频率随要传输的信号——调制信号变化。

调频（frequency modulation）即频率调制，缩写为FM，是一种使载波频率按照调制信号的瞬时值而变化的调制方法。这种正弦载波的调制方法，它的瞬时频率偏离载波频率的值正比于调制波的瞬时幅度。也可理解为调频是使载波的频率随声频信号变化。调频用于甚高频波段的无线电广播和大多数电视广播的伴音中。它的重要特点是载波幅度不受调制的影响，使调频接收机在接收信号时不受信号幅度变化的影响，从而消除了不少干扰。与调幅广播相比，调频广播具有好的频率特性和信噪比。

调幅（amplitude modulation）即幅度调制，缩写为AM，是一种使载波的幅度按照调制信号的瞬时值变化的调制方法。可理解为调幅是使载波的振幅随声频信号变化。这种调制方式应用很广，如用于长波、中波、短波的无线电广播及电视广播的图像信号中。

192.什么是多径失真

接收调频广播时，当高层建筑、小山等物体对甚高频调频信号电波产生反射，接收机便不仅收到直接传达的直射波信号，还能接收到稍迟于直射波的反射波信号，于是就会像电视重影那样出现多径干扰，造成多径失真（multipath distortion），导至高阶的谐波失真，并使立体声的分离度变坏，产生噪声和蜂音。通过设置调频专用天线，这种干扰可以得到改善。

193.调谐器中的新功能RDS是什么

RDS是英国BBC广播公司开发的一种特殊的无线电广播，称“无线数据广播系统”（Radio Data System），它是在调频广播发射信号中利用副载波把电台名称、节目类型、节目内容及其他信息以数字形式发送出去。通过具有RDS功能的调谐器就可以识别这些数字信号，变成字符显示在显示屏上。在收到节目的同时，通过RDS可知道接收到的是哪个电台，它的发射频率，并给出该电台其余的频率，由此再使用“切换频率”按钮来保证所接收的信号为最强的频率。RDS无线数据广播文件可显示接收到的节目名称及其他资料。RDS功能可按节目类型决定取舍，寻找到符合你要求的电台。RDS还能用来自动控制接收机，使流动工作的汽车收音机一直保持最佳接收状态，及时收到紧急交通报告，有利交通安全。

RDS除使收音机自动化、高档化外，并在城市交通管理中发挥作用，其使用领域尚在拓展中。

194.调频接收为什么要装天线

无论调谐器的性能多好，没有一付良好的天线（antenna）配合，就将毫无意义，因为接收调频广播时，只挂一根塑料电线充当天线，在电波稍弱的地区接收就会不稳定，也得不到好的音质，所以一付性能好的天线是不可缺少的。当然，在电波较强的城市地区，使用随机的简易FM天线，甚至一根垂直挂起的1.5m长导线，或使用优质室内天线，并调整到适当方向，也能获得满意的效果。在城市中的有线电视，多半附有FM广播插口，利用该插口可以满意接收该城市转播的FM广播电台节目。

一般来说，安装在室内的天线以面对窗口方向为好，因为通过各种反射从窗口进来的无线电波，要比从广播电台方向传来而被建筑物墙壁吸收后的电波强。

在接收广播时，信号很弱并伴有噪声，或在某特殊位置受干扰，就应加接外接天线。FM广播在某些信号可能会引起严重的多径（multipath）干扰，造成失真、声音模糊，左、右声道分离度下降。

随机的FM天线有T型、平行线型及单线型三种。T型天线通常用平行馈线制成，呈T字形，调整方向后，一般有不错的收听效果。平行线型天线由二股平行的导线制成，在导线的端头相接，见图2-53左示。单线型天线只是一条导线，尾端与调谐器的75Ω天线插座连接。常见的商品天线有室内和室外两类，室内天线有蝶形天线（dish，抛物面天线）、心形天线及触角状鞭形天线（whip antenna），室外天线有八木天线（Yagi antenna，引向反射天线，如图2-53右示）、相位差天线等，效果不一，但必须考虑到天线架设位置、角度、高度诸因素都会影响接收效果。



▲图2-53　调频天线

195.什么是国际米波段

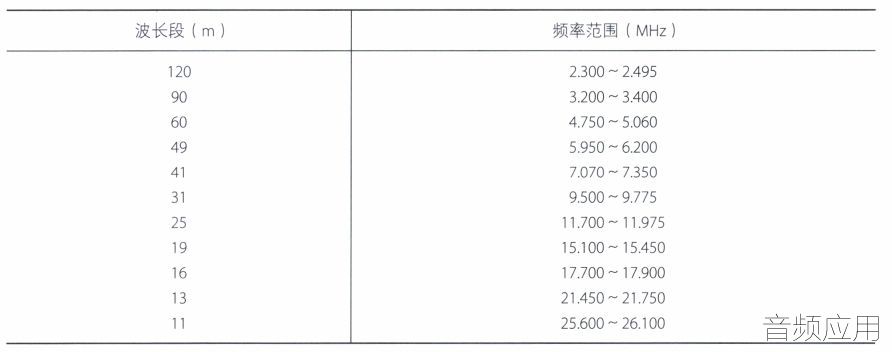

在短波广播波段中，广播电台的分布极不均匀，某些频率段内广播电台的分布特别密集，那就是“国际米波段”，其他区域则很少有短波广播电台。故对短波频率刻度连续的接收机，必然有某些区域电台密集而某些区域却电台很少的现象，并造成电台密集区的调谐困难。所以在全波段收音机中，为了调谐的方便和可靠，就常以频率并不连续的国际米波段来划分短波波段，略去广播电台极稀少的频率段，这样每个波段所包含的频率范围较窄，都在广播电台分布密集段，如49米段、41米段、31米段、25米段、19米段、16米段、13米段等，大大改善了调谐电台时的操作性，甚至可像中波波段那样方便地调谐电台，接收的可靠性也相应得以提高。附表列出了短波广播各米波段的频率范围。



196.什么是MD

MD（mini disc，微型唱片）是SONY公司于1992年开始发售的一种能录能放的数字音响系统名，所用碟片有两种，一种是重放专用的光碟式，另一种是录音专用的光磁式。碟片重放时可随意前后搜索选曲。录音专用碟则可随意改变歌曲顺序，取消或中间插入歌曲等，编辑上非常方便。

MD采用ATRAC（adaptive transform acoustic coding，自适应变换声编码）数字音响压缩技术，在动态范围、频率响应、失真等电声指标都达到CD水平，它的直径仅2.5英寸（63.5mm），录放时间74分钟，取样频率44.1kHz。MD采用压缩信号方式，开始MD的表现不佳，但经不断改进至1996年推出第四代MD后，其原有缺点已大部分获得了改善，音质非常优美。采用2.5英寸磁光碟时，音质比之CD主要是降低了音乐表现力，乐器的余韵和声场的空间感较差，但大多数人难以觉察。

Hi-MD是SONY公司对现行MD规格的扩展和延伸，在存储容量和可扩展性等方面进行了改进。

197.碟片上的THX代表什么

THX表示①电影软件制品在声音品质上的控制与认可程序。②电影院音响器材的选用与调校标准。③家庭THX器材选择与调校标准。④将电影软件转为激光影碟时，声音的品质控制与检定。

可见在激光影碟片封套上印有THX字样，并非此碟片加上任何特别效果，也不表示该片某方面效果特别好，此THX字样仅表明该片为通过Skywalker Ranch的品质检定，保证是由电影胶片转成影碟的版本。

198.什么是S-VHS

VHS是世界上最普及的录像机标准，日本JVC公司于1987年正式公开的S-VHS则是其高画质化录像机的规格。S-VHS录像机以提高图像质量为目的，采用了很多新技术，展宽了视频信号频带，由VHS的3MHz增大到5.4MHz，改善了信噪比，由VHS的43dB增大到46dB，亮度调频信号白峰电平的调制频率从4.8MHz提高到7MHz，频偏由1MHz提高到1.6MHz，从而使水平分辨率由VHS的250线提高到430线。为了充分发挥高画质，还采用了梳状滤波器或数字滤波器分离亮度和色度信号的S端子。采用数字时基修正（DTBC）补偿录放信号的时基误差，使用了高性能非晶态金属视频磁头，以及数字声频技术。

使用S-VHS标准的录像机所录制的图像更清晰，画质非常好，整机性能指标达到或超过专业机水准。

199.什么是W-VHS和D-VHS

W-VHS是日本JVC公司在1993年发表的一种将新旧媒体巧妙结合为一体的录像制式，是继VHS、S-VHS之后出现的VHS家族的一个新媒体版本。它采用与VHS相同的盒式录像带和机械系统，却可记录高清晰度电视信号，能一机两制，既可同时录放两个同一制式或不同制式的节目，又可在重放某一节目时记录另一节目，还可录制立体电视信号。由于采用模拟方式，信号不经人为压缩，画面非常自然逼真。

W-VHS的优点为①向下兼容，可使用传统VHS磁带；②性价比好，与VHS的基本结构没有变，不需新的生产设备，故价格并不高；③适应21世纪电视，它是从NTSC制向HDTV过渡的VHS；④平行记录，不仅可记录高清晰度的图像，还可同时记录两个NTSC制的图像。W-VHS将取代S-VHS而填补21世纪VHS的位置。

D-VHS录像机是2000年开始发展市场的使用MPEG2HS模式编码/解码进行数字记录的高清晰度录播放机，它能直接录制BS数字高清晰1080i广播的HS模式，经过MPEG2压缩的图像画质亦很好。

200.影碟机、激光唱机、VCD机不能检索的对策

激光影碟机、激光唱机或VCD机等使用一段时间后，常会出现一种极具普遍性的现象，即对碟片的目录不能作出检索，开机后碟片进入并旋转，但稍后即显示“NO DISC”（无碟片）。这种现象的出现大多是因为激光影碟机（CD机、VCD机）内激光头透镜上积灰太多，使聚光不良，造成检索能力变差。排除方法是，打开机箱，细心地清洁激光头透镜，这项工作最好请有关专业人员进行，以免造成激光头损坏，清洁时可用清洁羊毛笔、擦镜纸等工具，但绝对禁止使用酒精等有机溶剂，以免损伤透镜上的加膜层。

201.什么是DVD

DVD原指数字视盘（Digital Video Disc），现指数字通用光盘（Digital Versatile Dise），其标记见图2-54。是跨越且结合影视、音响、计算机这三个领域的唯一产品，投放市场后为消费电子产品产业带来美好的前景。它的问世是历史的必然，因为自LD（激光影碟机）出现后，要对占领市场长达10余年的LD进行挑战，首先其画质和音质要能超过或等于LD及S-VHS，图像和声音的记录时间应达到CD的两倍左右，还得有超出几级的功能。而采用数字压缩技术的VCD的图像和声音质量明显逊于LD，当然就难以与之匹敌并替代了。



▲图2-54　DVD标记

随着MPEG2标准的发表，高密度数字视盘DVD标准的竞争随之开始，开发过程中形成索尼/飞利浦和东芝/时代华纳两大集团，在计算机制造业和电影娱乐界的直接介入下，两大阵营分别作出巨大让步，终于在1995年9月15日达成了统一技术标准。统一标准后的DVD以其CD相当的12cm尺寸，由两张厚度各为0.6mm的基质层相互粘贴而成，组成单片单面和单片双面使用的光盘。激光波长为650/635nm。单面记录时间在133分钟以上，采用MPEG2图像压缩方式，水平分辨率在540线以上，实现能与播放原版带相媲美的广播级高画质，达到演播室水准，超过LD的质量。声音采用5.1声道杜比数字（AC-3）方式的高音质环绕立体声，或同时带有线性PCM的MPEG声频系统。可有8种不同语言配音和最多32国的字幕说明，以及众多的功能，如可根据需要选择宽高比为4∶3或16∶9的画面，可容纳同一部电影按不同剪辑而成的不同版本供选看，以及观看角度变化等，使其超越电视、音响、计算机各自的范围而成为新一代的高密度媒体。DVD与传统光盘的最大差别是它的存储容量大，单面单层盘的存储容量相当于CD的7倍（4.7GB），双面双层盘更可达17GB（25张CD的内容），其高容量使它在功能上具备压倒优势。

为防止DVD-Movie（电影用）软件的大量盗版，DVD电影软件都含有“防止连续拷贝识别系统”，而且对各合法销售及发行地区加上地区码，如北美为1，日本及西欧为2，东南亚、香港为3，中南美、新、澳为4，非洲、俄罗斯、东欧为5，中国为6，某国销售的DVD播放机只能播放在某国合法发行的DVD软件，但可向下兼容，如2区机可兼容3～6区的碟片，国内销售的DVD播放机有些是不设区域码的。用“ALL”（全码）的软件，不受地区识别码限制。

第二代DVD产品的音像质量有了明显提高，如采用新一代大规模集成电路，集成化程度更高，总片数下降至5～6片，在视频电路采取10bit量化、27MHz取样的视频D/A转换器，重新量化了原先以8bit、13.5MHz取样的数据，提高了图像清晰度，细节表现更细腻，图像及色彩更稳定，信噪比更高，使画质更上一层楼。在声频电路方面，也有改进，使用24bit、96kHz解码。还有新型的色差输出端子，屏显图示操作等功能，使产品更加实用。第三代DVD产品在画质和音质方面有进一步改进，功能普遍增强，它们的主要特征是必须备有色差视频信号输出、dts数字输出等，它们的视频D/A转换系统采取10bit/27MHz，声频D/A转换系统采取24bit/96kHz，大多带有虚拟环绕声处理装置。第五代DVD的特征是逐行扫描与10bit/54MHz视频处理，dts/ Do1by Digital双解码与DVD-Audio（或SACD）播放功能。

普及型DVD播放机的电路设计虽与上级机基本相同，但都作了一些简化，通常画质差异较小，音质则较逊。随着DVD技术的成熟，产品价格不断下降，高新技术已进入普及机型。

DVD播放机的标准功能，在图像方面都能保证水平清晰度在480线以上；既能播放单层（single-Layer）DVD片，又能播放双层（dual-Layer）DVD片；能兼容播放CD和VCD片；具有立体声声频输出、复合视频输出及S-视频输出，还有杜比数字比特流输出。其他标准功能还有母源控制（parental-control），用户可根据制作者的编码选择影片的多种结局或多种摄影角度；有32种不同字幕，8种不同声音对话；可根据盘片编码，选择不同屏幕长宽比，如传统43模式、4∶3信箱式（Letterbox）和不失真的16∶9宽屏模式。

DVD的图像画面绝无噪点，色彩饱和，鲜明生动，轮廓清晰，细部层次丰富，对比柔和，声音效果出色。DVD和AC-3的结合改变了AV世界，已成为新世纪最重要的家用娱乐工具。

202.买CD机好还是DVD机好

DVD影碟机能兼放激光唱片，对于多数配置家庭影院的人，大多舍弃激光唱机而选购影碟机，因为一台稍好些的激光唱机的售价远比一般影碟机为贵，这就提出了一个问题，在组合音响系统时，到底选激光唱机还是影碟机。

影碟机和激光唱机虽然都能播放激光唱片，但在音质方面两者是有差别的，尽管不少影碟机播放激光唱片时能相当真实地重现钢琴等音色，声场和定位都不错，动态也大，但在重放音乐时却总少一份音乐感。而激光唱机的音质则较细腻圆润，音乐味更足，长时间聆听不容易疲劳。

因此，如果你对音质并不苛求，而且是以欣赏流行音乐为主，那么从节约投资角度出发，选购影碟机不失为好主意。如果你是讲究音乐情感的爱好者，特别是喜欢听古典音乐的人士，则选购一台稍为好些的激光唱机才是上策。

203.怎样用DVD播放数字环绕声

DVD播放机在作杜比数字（DD）或dts环绕声使用时，不管该播放机是否带有环绕声解码器，都应先将声频选择设定到“AC-C”（DD）或“dts”，若设定错误，则无法实现相应的解码工作。作杜比专业逻辑环绕声使用时，要设定到“ANALOG/PCM”，这时后置是单声道。

204.什么是比特速率

DVD碟片的声频和视频信号都经压缩，所以就有比特速率（即码率，bit rate），它是每秒钟时间记录在碟片上的压缩声音或图像的数据量，通常声音用kbps（每秒千比特）、图像用Mbps（每秒兆比特）表示。此值越大，则数据量越大，通常制作质量较高的碟片有较高的比特速率。DVD碟片的比特速率可在播放时于屏幕下方显示。

205.DVD有哪些信号检拾系统

DVD必须兼容CD及VCD，但因为它们的信号记录有着本质的区别，所以DVD的信号检拾系统（俗称光头）并不能读取CD或VCD信号，例如DVD的信息读取激光束波长为650nm，而CD、VCD则为780nm，为此必须配置两套检拾系统，不同的方案各有所长，也各有所短。

①单激光头双透镜方式　由东芝提出，系统使用单个激光头和两组孔径不同的聚焦透镜，能读出质量较高的信号，但读片速度较慢，有可能机械故障率稍高。

②单激光头单透镜方式　松下使用最多。系统使用全息综合透镜，是单镜头双聚焦光学拾取方式，对同一激光束可形成两个不同聚焦深度与直径的识读光束焦点，有较快的读片速度和较长的使用寿命，但CD及VCD读片精度稍差，也不能读取CD-R及CD-RW。

③双激光头双透镜方式　索尼使用最多。系统使用两套独立的检拾系统，有最佳的信号质量，但机械结构复杂，成本最高，读片速度稍慢，机械故障率也可能会高些。索尼现在采用Precision Drive精确驱动系统的检拾系统，比它的双激光头双透镜方式有更快的读片速度，成本也低，其倾斜伺服系统对有损伤的碟片都能顺利读取。

④双激光头单透镜方式　先锋使用较多。系统使用780nm和650nm两个不同波长的激光发生器，有较好的读片质量，读片速度快，能读取CD-R及CD-RW，使用寿命较长。

随着技术的发展，双激光头检拾系统的弱点，即机械结构复杂，成本较高，可靠性相对较差，寿命也较短，而且伺服系统设计难度高，使它逐渐退出舞台。所以在第三代后都已采用读片能力更好，兼用能力更强的高性能单激光头检拾系统，寿命可达数万小时。

还有一些DVD播放机采用计算机DVD-ROM驱动器的检拾系统。

206.如何保养光碟

激光唱片（CD）和影碟片（DVD）都是光碟，它们在使用或保管不当时，会造成损伤，使重播质量下降。

①取用碟片时，应以手指拿取碟片的中心孔与边缘，手指不要触到碟片表面，以免指印和其他污物影响重放音质或图像。

②碟片表面不能与硬物接触，防止表面划伤而影响重播质量。

③碟片用毕，应从播放机中取出，放在外盒或封套中，并竖直放置，不要倾斜地叠放在一起保存，以免翘曲变形。

④碟片不要放置在潮湿处，也不要放置在发热体附近。

⑤碟片表面如有灰尘，可用柔软洁净的干布轻轻地由内侧向外缘以放射状进行擦拭，不能沿圆周方向擦拭。对指印等不易擦掉的污物，可用柔软的布蘸以1∶5或1∶6稀释的中性洗涤剂拧干后擦除，再用干布擦干。不能用汽油或涂料稀释剂等挥发性溶剂清洁碟片，以免碟片表面受到损伤。

⑥翘曲变形的碟片，可将它夹在清洁的纸内，然后放在两块玻璃板之间，再在玻璃板上压以4～5kg重的书籍等重物，经一天左右通常可校平。

207.CD片的寿命

CD唱片，包括DVD碟片的寿命，实际上并不如制造厂商宣称的100年那么长，有些碟片虽然保护得很好，但还是会无法播放。

究其原因，是数据携带层受到慢性损伤，主要是生产质量所致，由于用以反射激光的铝层表面的保护层气密性不良，造成铝层氧化，反射效率下降，终使无法播放。

CD-R等碟片同样不能很好长期保存，因为其光敏层比其他光盘的金属反射层更容易退化。

为了延长光盘的寿命，光盘不要堆放在一起，光盘不要互相摩擦，不使光盘标签层上有划痕，不在光盘上乱贴标签，垂直存放，使用时只拿边缘，存放处要阴凉干燥。

208.传声器如何分类

传声器（microphone）俗称话筒，音译作麦克风，香港称咪，是一种声一电换能器件，可分电动式和静电式两类。目前广播、电视和娱乐等方面使用的传声器，绝大多数是动圈式和电容式。

静电传声器是以电场变化为原理的传声器，常见的有电容式和压电式两种。电动传声器是用电磁感应为原理，以在磁场中运动的导体上获得输出电压的传声器，常见的有动圈式和带式两种。

动圈式传声器以悬浮于磁路系统中的音圈切割磁力线而产生电压输出。它的结构牢固，性能稳定，电声性能良好，能承受强音而不失真，价格较便宜，是一种耐用的传声器，广泛应用于一般音响系统。

带式传声器的振动系统是一条悬挂在强磁场中的波状合金箔。它的频率响应极好，特别是瞬态特性好，音色柔和自然，指向性为双向，但输出电平极低，而且防风耐震性差，易损坏，不宜在室外使用。目前除特殊用途外，已很少使用。

电容传声器以振膜与后极板间的电容量变化通过前置放大器变换为输出电压。它能提供非常高的音响质量，频率响应宽而平坦，是高性能传声器，但这种传声器制造工艺复杂，价格高，需外加60～200V的极化电压源，一般在专业领域使用较多。

驻极体传声器是利用驻极体材料制作的电容传声器，音质接近电容式，无需极化电压，阻抗变换用前置放大器采用低噪声场效应管，由电池供电。这种传声器结构简单，电声性能好，体积小，耐振动，价格较低，有较广泛的应用。

压电传声器是利用压电晶体的压电效应制作。它的输出电平高，价格低，但稳定性和频率响应不理想，不适于高质量工作，已遭淘汰。

传声器按其与音响设备的连接方式，又可分有线传声器和无线传声器两类。
