做一个耳机发烧友们在遇到一些耳机的常见故障时，不知道如何解决，是很多发烧友们最头疼的问题，为了能够让发烧友们能够对耳机的结构有所了解，接下来唯是声学小编就和大家分享手机耳机接线图的工作原理。

" s+ d! J5 h6 a7 J( M手机耳机接线图

  C9 n4 I2 |0 H. F# I. ^4 r
( @+ w& }; v2 @! {2 q9 ~
四极耳机(插头上有四个级)一般多用于手机。 针对手机耳机：  为了解答该问题，我们将耳机插头上的四个极从插头顶端到靠近电线塑胶部分依次定义为：“A、B、C、D”。
/ K2 U. f1 P% J" C一、一般品牌的手机耳机：
D为负极共用；
A接左喇叭正极，经过喇叭后到达D（D为负极共用）；
1 p$ a4 A7 f% b, k4 @( T& |B接右喇叭正极，经过喇叭后到达D（D为负极共用）；
C接麦克风正极，经过喇叭后到达D（D为负极共用）。
二、苹果iPhone手机耳机：
. J; A- m) |* a* b9 fC为负极共用；
! l, q6 r9 R3 y- }A接左喇叭正极，经过喇叭后到达C（C为负极共用）；
" R. t$ _2 u! O2 bB接右喇叭正极，经过喇叭后到达C（C为负极共用）；
" ~5 P7 T" a; `4 W/ \D接麦克风正极，经过喇叭后到达C（C为负极共用）。
5 d1 }0 G& T3 I5 t+ ^ 三、俺用的山寨手机耳机：
$ G7 z- ^0 n5 n  h# d# c; e

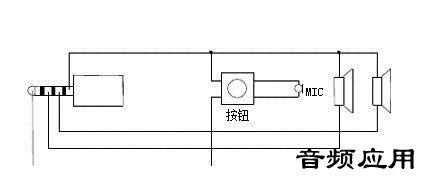

3 Q7 A5 y6 ]9 S, g/ Y( G拆开后测量的电路图
3 g. x" @* q9 l# d5 I' J! [9 H
' \9 L/ @, P+ Q: \) X 手机耳机接线图

/ {! s9 A) S9 a8 z9 L$ {$ e自己维修的玩家需要了解耳机的结构，并且会使用万用表及电烙铁。

耳机使用注意事项：

, K* f, [$ }9 ~+ M. D# F# s1．最好不要在睡觉时配带耳机。一般人绝对不可能一夜不动，时间长了，耳机线不是缠绕在脖子上就是两根线像麻花似的拧在一起，有的大耳机甚至外壳被压坏了。
) a; [( _- t9 Q. E2．使用耳机后要把耳机线上的汗水等擦掉。这些人体分泌出来的东西，含有油脂什么的，是线材的隐形杀手。时间久了，线材就会老化，最后导致开缝、断裂。
3．在使用耳机时最好不要吸烟。谁都有不小心的时候，无论是耳机外壳、耳机线烫了，成百上千大洋你能不心疼？？？另外烟灰会进入到耳机外壳里粘在震膜上，时间久了声音就不对了。
/ i2 Y) ^* z- W' P4．使用前一定关小音量。如果你的输出设备的音量过大，不仅震耳朵，轻者震膜褶皱。重者把耳机的音圈烧毁。
$ u) [1 Q% Q) |, L4 V1 Y- s5．耳机远离强磁。单元的磁体磁性会下降，久而久之灵敏度就会下降！
5 W+ Q; N3 }+ h& e6．耳机远离潮湿。耳机单元内的焊盘会上锈，电阻增大，你的耳机就会偏音。
* B) H: K5 ~" x9 U; g7．插头部分。有的朋友喜欢把mp3什么的放在裤兜里，插头出线部分很容易折，时间久了就会断线。
8．不要拆卸。好奇心太强了，就弄开看看。有的耳机很难拆开的，就是你弄开80%也坏了。
9．冬季最好不要在外面使用。冬季冷，线材比较硬、脆，过度的折弯很容易弄断线材。这时也不要对耳机线加热，高温会加速线材的老化。
10．远离化学物品。耳机外壳上漆很溶解在有机化学物质里，弄花了就不好看了
