作为一名网络主播，一块高品质，低延迟，功能丰富的声卡总是必不可少的。然而，市面上林林总总的产品，却很难满足大家的需求——话放好的没通道，有通道的延迟高，延迟低音质又好的不能给我老铁双击666！



搜索“直播声卡”，2-300元的直播神器会瞬间灌满你的脑子：内嵌音效、一键变音、自带混响还能调节高低频均衡，屌爆了有没有！不过，这些所谓的声卡，最多只能被称为音频接口，或者玩具效果器。他们的音效大都在出厂时内嵌至机身储存并且不允许修改，16 Bit 48 kHz的采样率也绝非专业水准，至于混响嘛，一个劣质芯片要不了多少钱的。这种一键播放“喜洋洋，美羊羊”的玩意儿，咱真的不能对它有啥期望。



设想一下，有一款产品拥有4个可自定义通道，搭载TC录音室级效果，可自行加载采样，并且，它们还可以实现软硬件联合操控！是不是贼炫，贼酷，贼牛X！


简单的说，在GO·XLR发行前，没有任何一款产品能够出色控制直播中的所有细节，现在，通过这个划时代的产品，就可以实现过去数十种产品才能实现的功能。混合通道，改变声音，以特有的方式吸引观众。


GO·XLR我们可以大致将它理解为由“声卡”、“调音台”、“效果器”以及“采样机”4部分组合而成的音频工作站。



左侧通道部分包含4个推子，这4个推子分别可以自定义控制4个独立的通道，比如1号通道控制话筒，2号通道控制伴奏，3号通道控制直播软件，4号通道控制总音量。也可以根据个人偏好进行个性化设置，当然，灯光、Icon都包含在自定义范畴之内。


效果器部分可谓是TC最为精华，最为核心的技术。伟大的2290，DVR250均由TC工程师一手缔造，如今你也可以使用那些只有专业录音师才能接触到的高品质效果，还怕解决不了混响不自然，压缩有噪音那点破事儿？





“PA老师，麻烦把Vocal的Reverb开大一点，谢谢！”

“得嘞！不让我给你抽个真空，咱干啥都行！”

Bandarodax

GO·XLR可以预设6组不同的效果参数，点击效果组即可迅速切换。效果包含Library、Dark Bloom、Music Club、Real Plate等6种不同的混响，Quarter、Eighth、Triplet、Ping Pong等6钟不同的回声效果，每一种效果都有6个以上的参数可以进行微调，如果你对微调效果感到头疼，下载大师参数进行加载也是一种不错的选择。



另外，Megaphone，Robot，以及Hardtune等效果也都是通过TC核心DSP进行运算的，这与软件效果器是完全不同的概念。除上述效果外，GO·XLR还提供了音高与性别倾向（共振峰值）等效果调节，御姐、萝莉，还是油腻大叔可依个人口味进行调节，彻底摆脱“千人一面”的尴尬场景（传统变声器几乎都是固定的）



注：Megaphone可以模拟打电话、喊话器、电台等多种不同的风格，Robot同理，不在本文赘述。



采样机是该机中最有趣的部分，市售的直播声卡无法修改和录入采样，而GO·XLR，可以导入采样进行播放，也可以通过话筒，AUX IN等功能进行录制，拥有上千个不同的音效不是梦，咱们想“开炮”就开炮，想“打飞机”就打飞机，实在不行也可以“狗头铡伺候”。



产品功能


1.通道显示屏：分别标记4个通道内容，可自定义

2.通道推子：分别控制4个通道的电平（音量）

3.静音键：按下后，对应通道静音

4.效果预设：预设6组不同效果，快速切换

5.效果控制：混响、音高、回声及性别倾向

6.MegaPhone：模拟喊话器，电台等效果

7.Robot：模拟机器人

8.Hardtune：音符之间的切换非常硬，尤其唱一些滑音的时候 感觉就像机器人

9.FX：打开/关闭所有效果

10.采样组：采样预设组，可切换A/B/C三组

11.采样：播放、录制及清除采样

12.!@#$?”：按下发出“Bi”掩盖禁语

13.闪断：按下话筒静音，抬起恢复

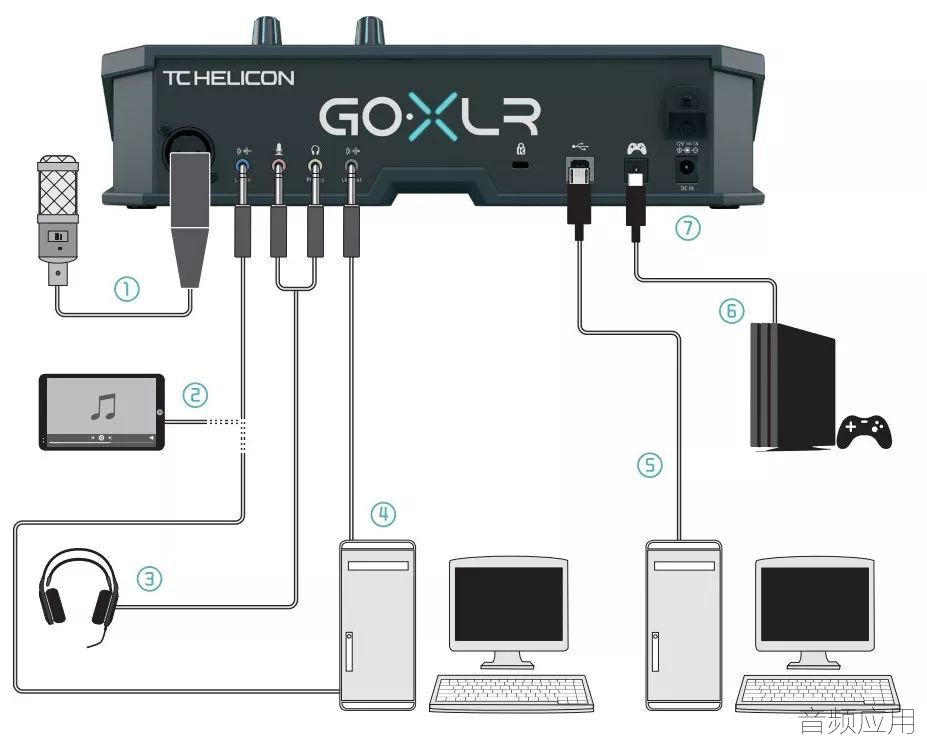

产品接口




       1.话筒输入：3芯XLR输入，带48V幻象电源（可在软件中打开或关闭）该接口支持电容、动圈等话筒
       2.Line In：3.5mm 辅助输入接口，由外部音频设备输入信号，如Ipad、Mp3等

        辅助话筒输入 / 耳机输出：3.5mm话筒输入（游戏耳麦），以及3.5mm耳机输出
       3.Line Out：3.5mm辅助输出接口，可在此串入电脑，与Line In形成回路，作为副机辅助使用
       4.USB：用于连接PC / Mac，操作软件，该接口作为主控机接口使用
       5.光纤：用于接入Play station / Xbox 等游戏机
       6.电源：12V 1A规格，内负（随机附赠）



驱动及软件安装



1.打开浏览器进入TC-Helicon官方网站：www.tc-helicon.com
       2.导航栏右上角点击“放大镜”图标，进入搜索模块
       3.在搜索栏中输入“GO XLR”搜索产品，并进入该产品详情页


4.详情页中选择”Downloads”→”Apps”→“↓”（下载）



5.解压安装包，安装驱动及产品软件



注：安装驱动前，请保证您的GO XLR已正确连接电脑，接通电源。在安装过程中建议采用默认设置，并在安装结束后重新启动计算机。



软件功能及使用



1.菜单区：该区域包含“文档存储”“采样管理”以及“效果预设”3个模块，可进行导入/导出等操作
       2.动态图：当您在设置、调节产品时，该示意图会与硬件保持动态一致
       3.功能区：包含“麦克风”、“通道”、“效果”、“采样”、“路由”及“系统设置”每个模块均可进行微调


1.文档标签栏：“01”“02”为存档名称，双击存档可进行载入，快速切换设置
       2.储存：点击后储存当前设定，覆盖目前所在文档
       3.新建文档：输入文档名称后会新建存档以供使用（存档标签无法识别中文字符）
       4.复制文档：对当前文档进行复制并另存为Copy文档
       5. 删除文档：删除选中的文档



1.采样文件夹：点击打开外链文件夹，默认路径为“Administratoryou → 我的文档 → GoXLR → Samples”，在此文件夹中可置入您下载的采样文件，支持Mp3等格式。置入后，标签栏中会提供对应显示（不识别中文字符）

2.录音文件夹：使用话筒等设备录音取得的采样默认储存在该文件夹中，点击“+”可展开文件夹
3. 采样播放器：点击“ “播放当前选中采样（双击文件名也可以播放）


1. 效果文件夹：默认路径为“Administratoryou → 我的文档 → GoXLR → presets”，在此文件夹中可置入您下载的效果文件，仅支持.presets文件。置入后，标签栏中会提供对应显示（不识别中文字符）



1.话筒设置：可选择话筒类型（动圈 / 电容），调节项包含EQ、压缩、门限及嘶声消除





2.通道及混音台设置：设置4条通道对应的线路、静音键功能以及输入/输出项的电平混合
3.灯光设置：设置通道Icon样式及灯光颜色、通道名称、及通道电平显示模式等

注：“效果”及“采样”模块均可调节灯光颜色及显示模式，功能及调节方式与该模块基本一致



4.效果设置：从左到右依次为，效果组及组名称，混响类型及时值（包含Library、Dark Bloom、Music Club、Real Plate等），回声类型及时值（包含Quarter、Eighth、Triplet、Ping Pong等），音高调节性别倾向调节，Megaphone效果（包含Megaphone、Radio、On The Phone、Overdrive等），Robot效果（共3组）以及Hardtune
注：在效果器组选项上单击右键可以对当前组别进行”重命名“及”另存为“，另存后的文件将直接存入”效果文件夹“中，您也可以通过拖拽”效果文件夹“中的效果文件替换当前效果。



5.采样设置：3组采样，每组4个按钮，可设置对应采样文件（一个采样按钮可载入多个采样文件），采样按钮复按功能（如：播放下一个采样，停止播放等）采样按钮复按播放顺序（顺序、随机）

注：除使用文件导入，采样也可以通过话筒直接进行录入，方法是：在Go·XLR中长按空白采样按钮，待按钮闪烁后开始录制，放开及保存至当前位置。




6.路由设置：自由设定输入与输出线路
7.系统设置：菜单左侧可以设置默认存档位，它们分别是“文档储存”、“采样储存”、“效果储存”以及“ICON储存”（系统图标）。右侧依次是“话筒增益调节”、“使用说明”、“下载菜单”（官网外链）、“系统升级”、“关于产品”、“三方许可及法律声明”和“用户体验计划”
注：如果您使用动圈话筒（低灵敏度），在“话筒设置”菜单中可能很难满足声压级需求，此时调节系统菜单中的“话筒增益”即可，但需要注意的是，该增益属于产品本身的整体增益，增益级过高可能会带来底噪。

Bandarodax

第三方软件及系统设定

本机1通道默认为“话筒输出”，4通道默认为“系统声音”（电脑的总音量），其他通道的输入输出均为空白，并且这些通道无法通过本机软件进行指派，所以我们需要在使用的第三方软件中进行设置。在此我们以《网易云音乐》为例，示范通道设定。


打开您需要使用的第三方软件，进入设置菜单，在设置菜单中找到”输出线路“，在输出设备中可以看到5个TC-Helicon GoXLR后缀的输出项，可根据您的使用习惯进行通道设定。
