动态范围& [7 W+ {; }8 p
& h9 N3 }- d, A$ r9 Z7 o+ w
麦克风的动态范围衡量麦克风能够做出线性响应的最大SPL与最小SPL之差,它不同于SNR(相比之下,音频ADC或DAC的动态范围与SNR通常是等同的)。
; y* U7 Q' w+ A6 I% l 麦克风的SNR衡量噪底与94 dB SPL的参考水平之差,但在该参考水平以上,麦克风仍然有相当大的有用信号响应范围。麦克风能够对94 dB SPL至最高120 dB SPL的声学输入信号做出线性响应。因此,MEMS麦克风的动态范围等于其SNR + 26 dB,其中26 dB = 120 dB-94 dB。例如,ADMP404的SNR为62 dB,而动态范围为88 dB。) j: m2 K5 d9 f2 i
图2显示了声学输入(用dB SPL衡量)与麦克风电压输出(用dBV衡量)的关系。动态范围和SNR显示于这两个刻度轴之间,以供参考。图2利用-38 dBV灵敏度和62 dB SNR的ADMP404来显示这些关系。
- q9 I, L6 m+ C
' Y6 b% j# O I2 B. i
2 C3 e0 V9 {1 e6 @5 U4 V: w 图2. 模拟麦克风的dB SPL输入与dBV输出的关系
- c6 s2 O j0 Z4 o. m* H F9 u8 w2 G3 `

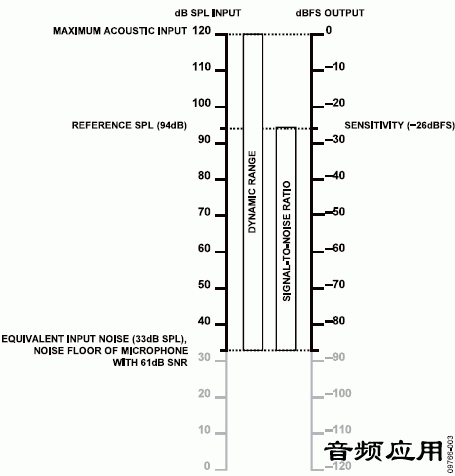

图3显示了数字麦克风的dB SPL输入与dBFS输出之间的类似关系。注意,在此图中,120 dB SPL的最大声学输入直接映射到0 dBFS输出信号。只要最大声学输入对应0 dBFS并且设置为120 dB SPL,则数字麦克风始终具有-26 dB的灵敏度。这是由灵敏度的定义(在94 dB SPL下测量)所决定的,而不是可以通过改变麦克风ASIC的增益进行调整的设计参数。5 A- Y% U( n* k' a
: v) S% e) l- \4 m# `2 x3 j1 j0 Q
7 h) U. P8 C. Z0 b 图3. 数字麦克风的dB SPL输入与dBFS输出的关系
! ?5 U" x" V; _+ l* T9 Q& h
4 c. Y/ e b& B 等效输入噪声(EIN), B; F$ B1 S4 L: B+ [
8 r9 B2 W4 @% D. U) g- ^ 等效输入噪声(EIN)是将麦克风的输出噪声水平(SPL)表示为一个施加于麦克风输入端的理论外部噪声源。低于EIN水平的输入(SPL)在麦克风的噪底以下,并且在麦克风能够产生输出的信号动态范围以外。EIN可以从动态范围或SNR参数导出,如下式所示:
# j' i0 L1 J5 s" R) C EIN = 最大声学输入-动态范围3 B( g5 l' x% X |# z! r y
EIN = 94 dB-SNR
+ K( ~, w ]% g. k. _$ Z7 A ?# n( f 对于一个具有62 dB SNR和120 dB最大声学输入的麦克风,其EIN为32 dB SPL,这大约是在安静的图书馆中5米开外的轻声低语所产生的SPL。图2和图3显示了麦克风的EIN。
% d/ P8 `/ L& L7 g4 v3 v) A6 A1 V( i; c) ~+ e7 O+ H/ \8 g
频率响应" `" Y- M S: Y2 e: M
1 U8 f* _# T9 C) v, g$ T
麦克风的频率响应描述其在整个频谱上的输出水平。频率上限和下限用麦克风响应比1 kHz的参考输出水平低3 dB时的频率点来描述。1 kHz的参考水平通常归一化为0 dB。在这些条件下,ADI公司的MEMS麦克风通常具有统一的100 Hz至15 kHz频率响应。/ O! C0 _6 h r/ I
频率响应特性还包括通带内偏离平坦响应的限值。这些值表示为±x dB,说明-3 dB点之间输出信号与标称0 dB电平的最大偏差。7 O3 @" w# B A' i7 s! S' _5 n. S
对于ADI公司的MEMS麦克风,低频-3 dB点以下的低频滚降为一阶(6 dB/8倍频程或20 dB/10倍频程),高频-3 dB点以上的高频滚降为二阶(-12 dB/8倍频程或-40 dB/10倍频程)。1 p$ h7 g2 J! ~6 s. `
MEMS麦克风数据手册用两幅图来显示此频率响应:一幅图显示频率响应模板,另一个幅图显示典型实测频率响应。频率响应模板图显示整个频率范围内麦克风输出的上限和下限,麦克风输出保证位于此模板范围内。典型频率响应图显示麦克风在整个频段内的实际响应。图4和图5的示例为选自ADMP404数据手册的两幅图。8 I& I5 p- g* l& T
" n: Y6 z1 f7 `( q
: N! e( `* O8 m7 F3 H9 n: Z' [
图4. 频率响应模板
1 h# S; h% N- V8 A: R5 R. z
6 L% q4 M- z% a2 @4 l " D6 n: q q. D

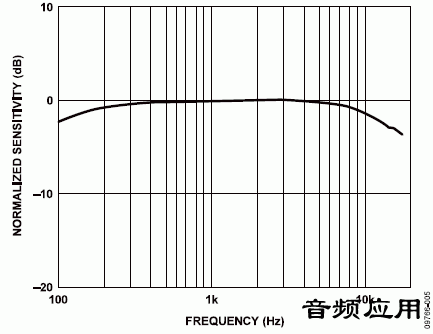

图5. 典型频率响应(实测), c# U# m* ^& d& d+ U8 s
# a; K1 F) q8 i5 I# H: e
频率响应较宽且平坦的麦克风有助于系统设计实现自然、清晰的声音。
. o) B% W: U9 Z" }6 v. Y7 a4 U
. F! M; X9 ]; _7 G, e+ a/ p/ _ 总谐波失真(THD)* E0 I" M) K5 X* o6 z' Q# n
, C, `0 U) j f
总谐波失真(THD)衡量在给定纯单音输入信号下输出信号的失真水平,用百分比表示。此百分比为基频以上所有谐波频率的功率之和与基频信号音功率的比值。
! D0 F. X! s" X) b1 y/ T: y" d+ e C: N( o. R1 W5 T# r
5 K# r- G) }. x* v% K' H) B+ Q( Y3 S0 M+ ^! F4 w9 c( |
THD值越高,说明麦克风输出中存在的谐波水平越高。MEMS麦克风的THD利用基波的前五次谐波计算。: c/ B0 \ @2 p9 w3 g. c
此测试的输入信号通常为105 dB SPL,比94 dB SPL参考高11 dB。与其它参数相比,THD在较高的输入SPL下测量,这是因为随着声学输入信号水平提高,THD测量结果通常也会提高。根据经验,输入水平每提高10 dB,THD会提高3倍。因此,如果在105 dB SPL时THD小于3%,则在95 dB SPL时THD将小于1%。
5 ] Z$ }! P/ U4 N8 _! @5 @ 切勿将此参数与总谐波失真加噪声(THD + N)混为一谈,后者不仅衡量谐波水平,而且包括输出中的所有其它噪声贡献。) h1 U' O! C' t+ S# j8 x+ O. y: T
: v5 R" F' P& v3 T0 }* G r% ?) Y 电源抑制比(PSRR)* l5 W) c( m5 w3 N! w @- k* F
0 A1 d5 V& n1 n0 q 麦克风的电源抑制比(PSRR)衡量其抑制电源引脚上的噪声,使之不影响信号输出的能力。PSRR通过将一个217 Hz、100 mV峰峰值正弦波施加于麦克风的VDD引脚来测量。PSRR测量将给出从麦克风的输出来看,此输入信号衰减了多少dB。此参数之所以使用217 Hz频率,是因为在GSM电话应用中,217 Hz开关频率通常是电源的一个主要噪声源。
- O1 N5 K8 y! g' g- {: W# D9 K* G, h MEMS麦克风的数据手册也会显示100 Hz至10 kHz频率范围内的PSRR。这些麦克风具有出色的低频噪声抑制性能(模拟麦克风小于-70 dBV,数字麦克风小于-80 dBFS)。如图6(选自ADMP404数据手册)所示,PSRR在高频时提高到略低于-50 dB的水平。% @( o3 z+ H1 o" H, @ K; M
1 L5 W$ G6 H; u9 K/ \9 \
: v3 ~/ H( q1 B& n8 f, T8 c% I l 图6. 典型电源抑制比与频率的关系
) [9 O3 y) a+ ]& K& a: I) K6 X0 L9 {( j1 H( O
最大声学输入' i0 S$ Q+ d1 N( A+ q; F" [
* X, ~& t0 G5 c4 M; \% F 最大声学输入指的是麦克风能够承受的最高声压级(SPL)。高于此参数的SPL会导致输出信号发生严重的非线性失真。最大声学输入用峰值SPL来规定,而不是均方根值。2 g( k- Z/ \0 S" f6 e
ADI公司MEMS麦克风的最大声学输入为120 dB,相当于空气中的20 Pa声压级。 |
|
