GM8906C 型 24 位第二代平板显示图像解串器主要功能是实现 24 位色 FPD-LINK II格...

TEL13530609500

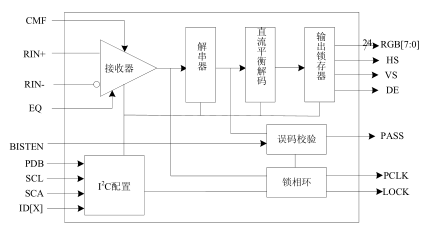

功能：GM8906C 型 24 位第二代平板显示图像解串器主要功能是实现 24 位色 FPD-LINK II格式转换，即将 1 路高速串行数据（LVDS）解码成 24 路并行 CMOS 数据和 1 路并行 CMOS 时钟信号(LVTTL)输出。应用图如下：

产品特征

输入：LVDS(1 LINE)

输出：LVTTL

— 1.支持power down模式；

— 2. core电源V DDn为1.8V；

— 3. IO电源V DDIO 可支持3.3V和1.8V；

— 4. 封装形式：QFN60；

— 5. 功耗（P D ）：1W；

— 6.输入时钟频率（f TCLK ）：5MHz~65MHz；

— 7.电源噪声电压（V noise ）：≤50mV ;

设计注意事项

1) 电源必须加滤波电容，电容值大小可根据实际情况考虑；

2) 信号的输入或输出端串联匹配电阻改善信号质量；

推广注意事项

— 1）请客户确认使用的信号源接口，GM890C 主要应用于 DVI、VGA 和控制信号的编码传输，还有输入的是LVDS.

— 2）输入时钟频率要在20~85MHz范围内；

应用平台：因客户而异

应用产品：多屏显示系统、光端机、车载舰载显示、MID、行车记录仪、车载多屏显示等

​

TEL13530609500

GM8906C 型 24 位第二代平板显示图像解串器
